Space SQ401 T - Page 32

32
IST DEM ZUR INSTALLATION AUTORISIERTEN PERSONAL VORBEHALTEN - SEULEMENT POUR LE PERSONNEL AUTORISE A L'INSTALLATION - RESERVADO AL PERSONAL ENCARGADO DE LA INSTALACION
0717-M020-1-P1
RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF

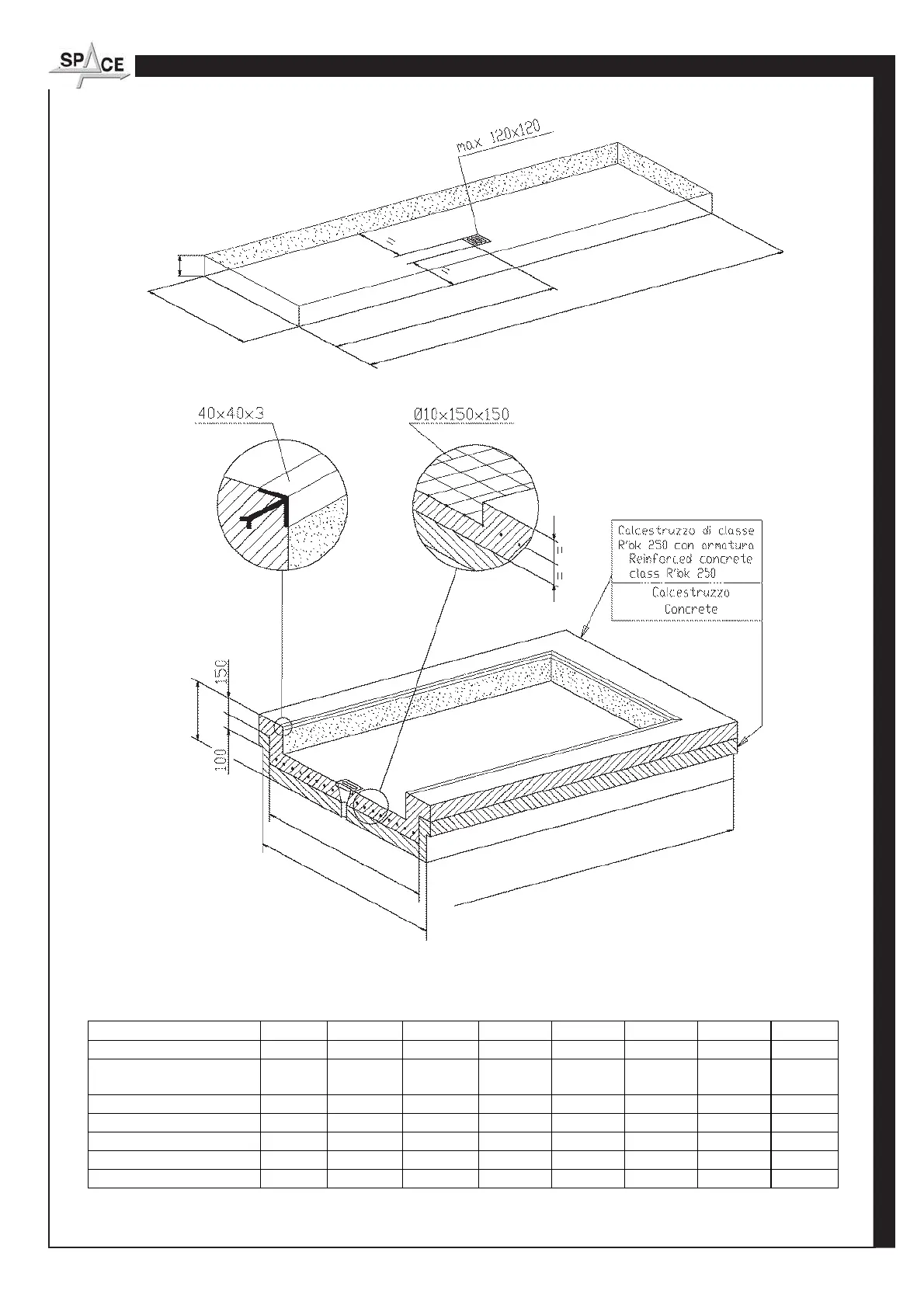

Fig.7
MODELLO - MODEL A B C D E F G H
SQ352 4660 3005 160 2300 3505 400 3305 5160
SQ401 T
SQ402
4660 3205 160 2300 3705 400 3505 5160
SQ406 E 5300 3405 210 2600 3905 400 3705 5800
SQ502 E 5900 3405 220 2900 3905 420 3705 6400
SQ504 OF 5962 3540 169 2700 4040 400 3840 6462
SQ506 OF 5962 3540 230 2700 4040 400 3840 6462
SQ508 OF 5462 3540 230 2700 4040 400 3840 5962
QUOTE ESPRESSE IN MILLIMETRI
DIMENSIONS ARE IN MILLIMETERS
G
E
H
F
A
B
D
C
