SPALDING ACCUGLIDE 6A1042 - Page 47

Montaje de la base
47
E

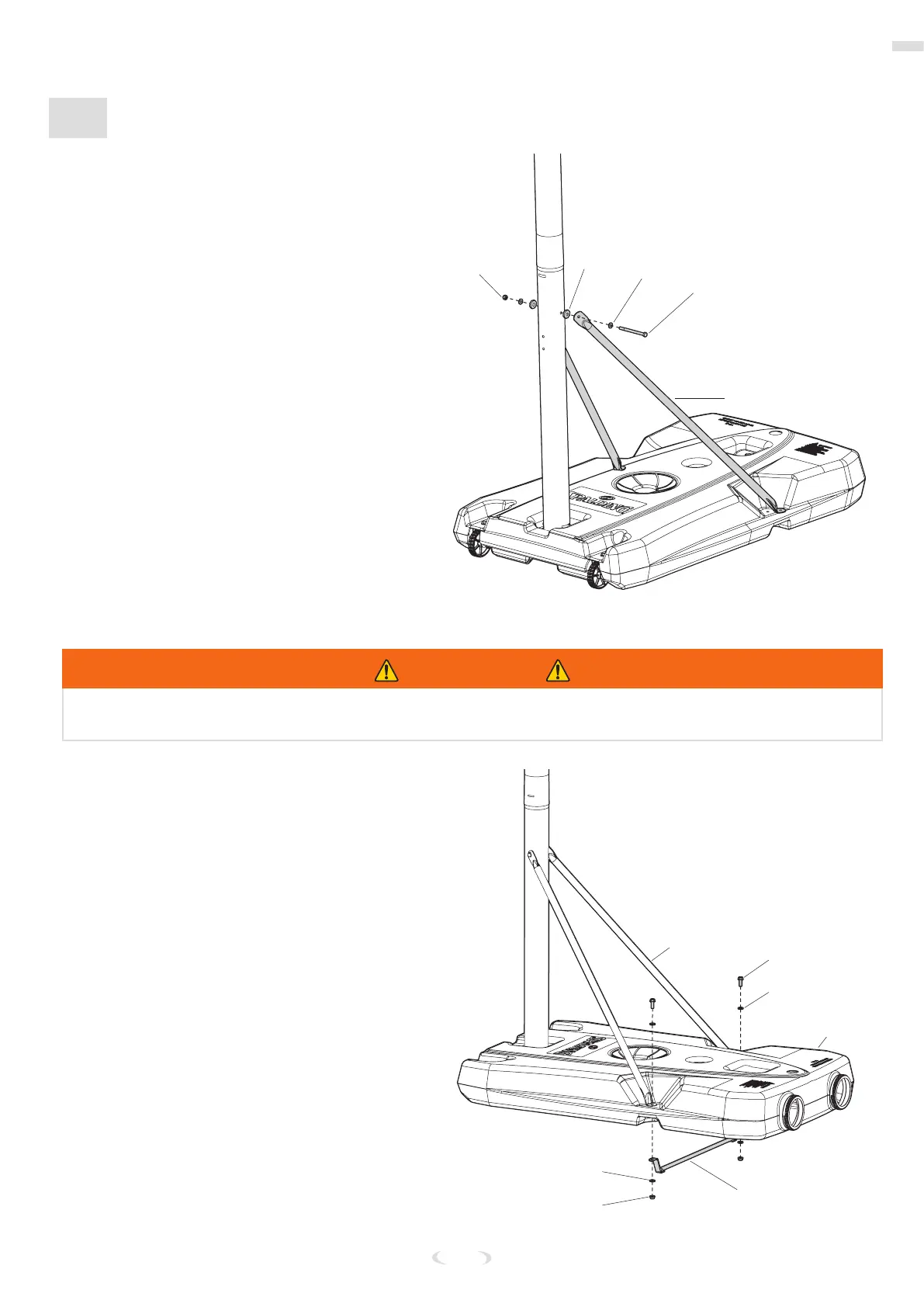

COLOCACIÓN DE LOS PUNTALES EN LA BASE
1. Conecte el extremo plano de
cada puntal del tanque (10)
al poste ovalado utilizando el
perno (11), las arandelas (12),
los espaciadores (46) y las
tuercas (13).
#10
#11
#12
#46
#13
ADVERTENCIA
APRIETE EL PERNO (11) EN LA CONTRATUERCA (13) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE
LA CONTRATUERCA.
2. Alinee el bastidor de soporte de
la base (39) bajo la base (1).
3. Gire los extremos no jados de
los puntales (10) para alinearlos
con la base y el bastidor de
soporte de la base (39).
4. Fije los puntales de tanque (10)
y el bastidor de soporte de la
base (39) a la base utilizando
los pernos (15), arandelas (12)
y tuercas (16).
#12
#15
#12
#1
#10
#39
#16
Núm 13
Núm 11
Núm 10
Núm 10
Núm 15
Núm 12
Núm 1
Núm 39
Núm 16
Núm 12
Núm 12
Núm 46
