Automatic Switch
Made in China
Bilge Pump Control Panel
Made in USA
Garanti 1 år
Warranty 1 year
Garantie 1 Jahr
Garantie 1 an
Garanzia 1 anno
Garantía 1 año
INDEX - INDICE
Svenska ....................................................................................................................................................................3
English .....................................................................................................................................................................5
Deutsch ....................................................................................................................................................................7
Français ...................................................................................................................................................................9
Español ................................................................................................................................................................ 11
Italiano ................................................................................................................................................................... 13
Besök www.johnson-pump.com för mer information om vår världsomspännande organisation, våra godkännanden,
certifieringar och lokala representanter. SPX Corporation förbehåller sig rätten att ändra design och material utan
föregående avisering. Designelement, konstruktionsmaterial och dimensioner som beskrivs i denna bulletin gäller
endast som information och skall alltid bekräftas skriftligt för att vara gällande.
For more information about our worldwide locations, approvals, certifications, and local representatives, please visit
www.johnson-pump.com. SPX Corporation reserves the right to incorporate our latest design and material changes
without notice or obligation. Design features, materials of construction and dimensional data, as described in this
bulletin, are provided for your information only and should not be relied upon unless confirmed in writing.
Für weitere Informationen über unsere weltweiten Standorte, Zulassungen, Zertifizierungen und unsere Vertreter vor
Ort, besuchen Sie bitte unsere Webseite: www.johnson-pump.com. Die SPX Corporation behält sich das Recht vor,
die neuesten Konstruktions- und Werkstoffänderungen ohne vorherige Ankündigung und ohne Verpflichtung hierzu
einfließen zu lassen. Konstruktive Ausgestaltungen, Werkstoffe sowie Maßangaben, wie sie in dieser Mitteilung
beschrieben sind, sind nur zur Information. Alle Angaben sind unverbindlich, es sei denn, sie wurden schriftlich
bestätigt.
Pour plus d’information sur nos succursales internationales, nos approbations, nos certifications et nos représentants
locaux, veuillez consulter notre site Internet au www.johnson-pump.com. SPX Corporation se réserve le droit
d’incorporer nos plus récents concepts ainsi que tout autre modification importante sans préavis ou obligation. Les
éléments décoratifs, matériaux de construction et les données dimensionnelles, tels qu’énoncés dans ce communiqué,
sont fournis pour votre information seulement et ne doivent pas être considérés comme officiels à moins d’avis
contraire par écrit.
Para más información sobre nuestras oficinas a nivel mundial, aprobaciones, certificaciones y representantes locales,
por favor visite www.johnson-pump.com. SPX Corporation se reserva el derecho de incorporar nuestro diseño más
reciente y cambios materiales sin necesidad de notificación previa u obligación de ningún tipo. Características de
diseño, materiales de construcción y dimensiones, tal y como están descritas en este boletín, son proporcionadas sólo
con fines informativos y no deben ser usados como referencia a menos que sean confirmados por escrito.
Per ottenere maggiori informazioni sulle nostre sedi nel mondo, autorizzazioni, certificazioni, e rappresentanti locali,
potete visitare il sito www.johnson-pump.com. La SPX Corporation si riserva il diritto di apportare cambiamenti ai
propri design e materiali senza preavviso o vincolo. Le caratteristiche del design, i materiali di costruzione e i dati
dimensionali, così come descritti nel presente bollettino, sono forniti solo per vostra informazione e non saranno
oggetto di obbligazione salvo autorizzazione confermata per iscritto.
4
Översättning av originalinstruktionerna
> Svenska
stör rörelsen. Detta gäller även
elkablarna som måste fästas
upp så att de inte lägger sig på
nivåströmbrytaren. Kontrollera
och rengör AS888 några gånger
per år så att inte avlagringar och
smuts hindrar rörelsen. Kontrollera
regelbundet att inga skador har
uppstått på elkablarna.
Elektrisk specifikation
Max belastning
12 V DC – 15 A
24 V DC – 7,5 A
32 V DC – 5,6 A
Vid större belastningar måste ett
separat relä användas. AS888 får
endast användas för lågspänning
(upp till 48 V).

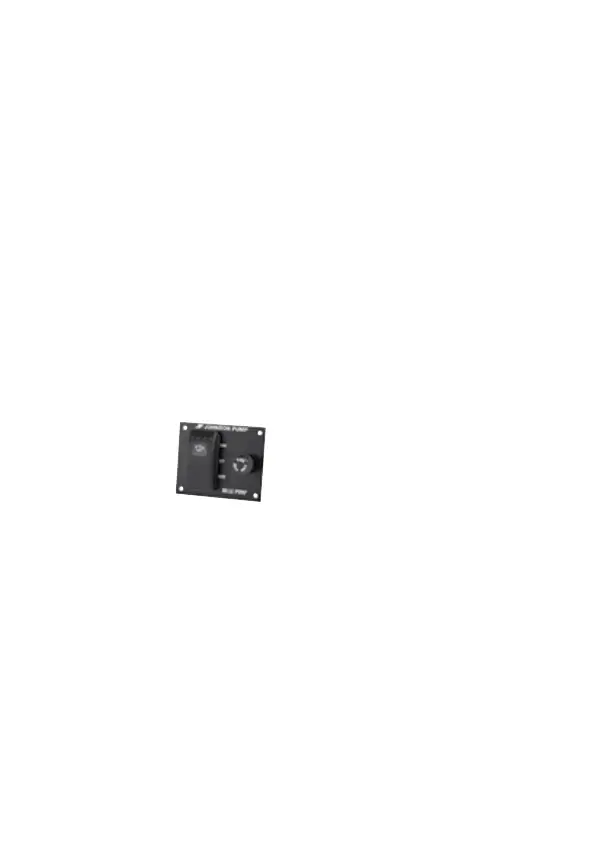

Strömbrytarpanel
12 eller 24 V
Art. nr.
12 V – 34-1224
24 V – 34-1225
Johnson Pump strömbrytarpanel
tillsammans med nivåströmbrytaren
AS888 ger den absolut bästa
installationen i din båt. Panelen
har en 3-positionsbrytare för Från,
Till (manuell) och automatisk drift
- den automatiska funktionen i
kombination med AS888. Inbyggd
säkrings-hållare samt kontrollampa.
Säkringar är inkluderade.
Panelen levereras i ytbehandlad
svart effektlack.
Storlek: 76 x 55 mm, 40 mm djup.
ELEKTRISK INSTALLATION
Se fig. sid. 15
Johnson Pump länspump/
nivåströmbrytare AS888/
strömbrytarpanel
Installera alltid AS888 och panel
eller andra strömbrytare och
säkringar mellan batteriets pluspol
(+) och pumpens plusanslutning
(+) (brun kabel, L100 röd kabel).
Pumpens minusanslutning (-)
(svart kabel) ansluts till batteriets
minuspol (-) direkt. Säkringsstorlek
väljs efter pumpens säkrings-
specifikation.
Elanslutningar
Alla elanslutningar måste alltid
sitta över högsta vattennivån.
Kabelskarvarna bör tätas med
ett marint tätningsmedel för att
förhindra oxidation.
Avfallshantering/
materialåtervinning
Vid avfallshantering ska produkten
lämnas för destruktion/återvinning
enligt gällande lagstiftning. Vid
tillämpliga fall demonteras och
sorteras produkten i ingående
materialfraktioner.
15
%$TVQQMZt#BUUFSJF
DC-Versorgung
#BUUFSJBt#BUFS®B
Batteri
Brown
Marron
Braun
Marrone
Marrón
Brun
Automatic Switch AS888
(+) brown pump lead (L100 red)
(+) fil marron de la pompe (L100 rouge)
(+) brauner Pumpeleiter (L100 6000 rot)
(+) pompa cavo marrone (L100 6000 rosso)
(+) conductor bomba marrón (L100 rojo)
(+) brun pumpkabel (L100 röd)
L100
Earth lead green
Fil de terre vert
Erdleiter grün
Cavo di massa verde
Toma a tierra verde
Jordkabel grön
(-) black pump lead
(-) fil noir de la pompe
(-) schwarzer Pumpeleiter
(-) pompa cavo nero
(-) conductor bomba negro
(-) svart pumpkabel
2 Bilge pump
Pompe de cale
Bilgenpumpe
Pompa di sentina
Bomba de sentina
Länspump
Note: This cable is already connected
Important: Ce câble est déjà connecté
Wichtig: Kabel ist bereits verbunden
Nota Bene: Questo cavo é già collegato
Advertencia: Este cable ya está conectado
Obs: Denna kabel är redan ansluten
1 Panel
Tableau de commande
Schalttafel
Pannello
Tablero
Panel
13
Traduzione delle istruzioni originali
> Italiano
Interruttore Automatico
Galleggiante AS888
Art. Nr. 34-888
L’interruttore auto-
matico galleggiante
AS888 protegge le
pompe a funzionamento elettrico
ed automatizza completamente
le operazioni. L’interruttore FS
100 é prodotto usando materiali
resistenti alla corrosione.
Dimensioni max: Larghezza 75
mm, lunghezza 115 mm, altezza
95 mm.
Installazione
Prima di installare l’interruttore
AS888, formare due occhielli di
circa 15 cm con il cavo e bloccarli
nelle scanalature della piastrina di
base. In questo modo l’interruttore
automatico può muoversi con un
minimo di resistenza.
Sfera in posizione di riposo, inter-
ruttore spento.
SPENTO
ACCESO
L’acqua solleva l’interruttore, la
sfera rotola all’indietro, l’interruttore
accende la pompa.
Con pompe di sentina som-
merse
Tutte le pompe di sentina Johnson
Pump hanno un innesto a T
sull’alloggia-mento o sulla staffa di
montaggio. É sufficiente spingere
semplice-mente l’interruttore
AS888 in posi-zione sulla pompa.
Se si desidera, una goccia di
adesivo impermeabile bloccherà
l’interruttore galleggiante sulla T.
Le viti sono raccomandate per
stringere l’interruttore galleggiante
solo se la vostra pompa non é
dotata di un montaggio a T.
Su una superficie piana
Fissare con 2 viti.
L’interruttore FS 100 dovrebbe
sempre essere montato in parallelo
alla chiglia con il corpo galleg-
giante verso poppa. Mai montarlo
ad un livello più basso rispetto
all’aspira-zione della pompa di
sentina.
