Desmontaje del interruptor automático I-Line
Consulte la figura 3, Instalación y desmontaje del interruptor automático
I-Line, en la página 12 para completar las siguientes instrucciones.
1. Desconecte toda la alimentación al tablero combinado I-Line.
2. Desenergice (O/OFF) el interruptor automático.
3. Retire la cubierta del marco interior I-Line (vea la figura 2,
Desmontaje del marco interior, en la página 11).
4. Retire el conductor de carga. Sujete el conductor y cubra el extremo
expuesto.
5. Afloje los tornillos de sujeción (C) en el soporte de montaje del interruptor
automático hasta que éstos estén completamente fuera del agujero de
5,6 mm (7/32 pulg) en la base de montaje.
6. Pase un destornillador por el agujero rectangular situado en el soporte
de montaje del interruptor automático y por la ranura en la base de
montaje. Desenganche el interruptor automático de la pila de barras.
7. Levante el interruptor automático hasta separarlo de las barras.
8. Instale las placas de relleno en el espacio donde quitó el interruptor
automático (consulte la tabla 1, Números de catálogo de las placas y
extensiones de relleno, en la página 20, como referencia).
9. Sujete las extensiones de las placas de relleno a la cubierta del marco
de la sección I-Line (consulte la tabla 1, página 20, como referencia).
Monte la extensión en el soporte de montaje en la cubierta del marco
de la sección I-Line como se muestra en la figura 4.
10. Vuelva a instalar la cubierta del marco de la sección I-Line (figura 2,
página 11).
11. Vuelva a energizar el tablero combinado I-Line.

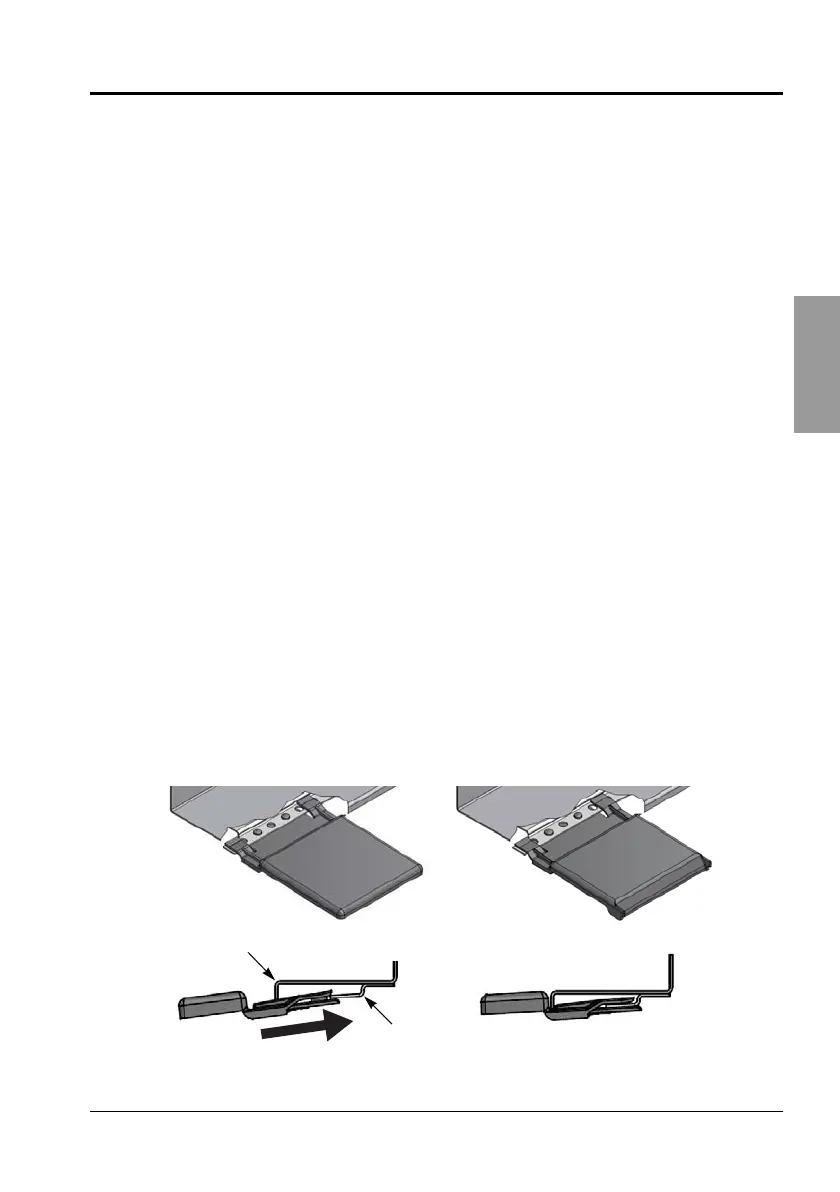

Figura 4: Instalación de la extensión de la placa de relleno
Extensión de la placa
de relleno HLW4BL
Extensión de la placa
de relleno
HLW4EBL
Cubierta del marco
de la sección I-Line
Soporte de montaje
