ST ST7735R User Manual

ST7735R
V0.2 3 2009-08-05

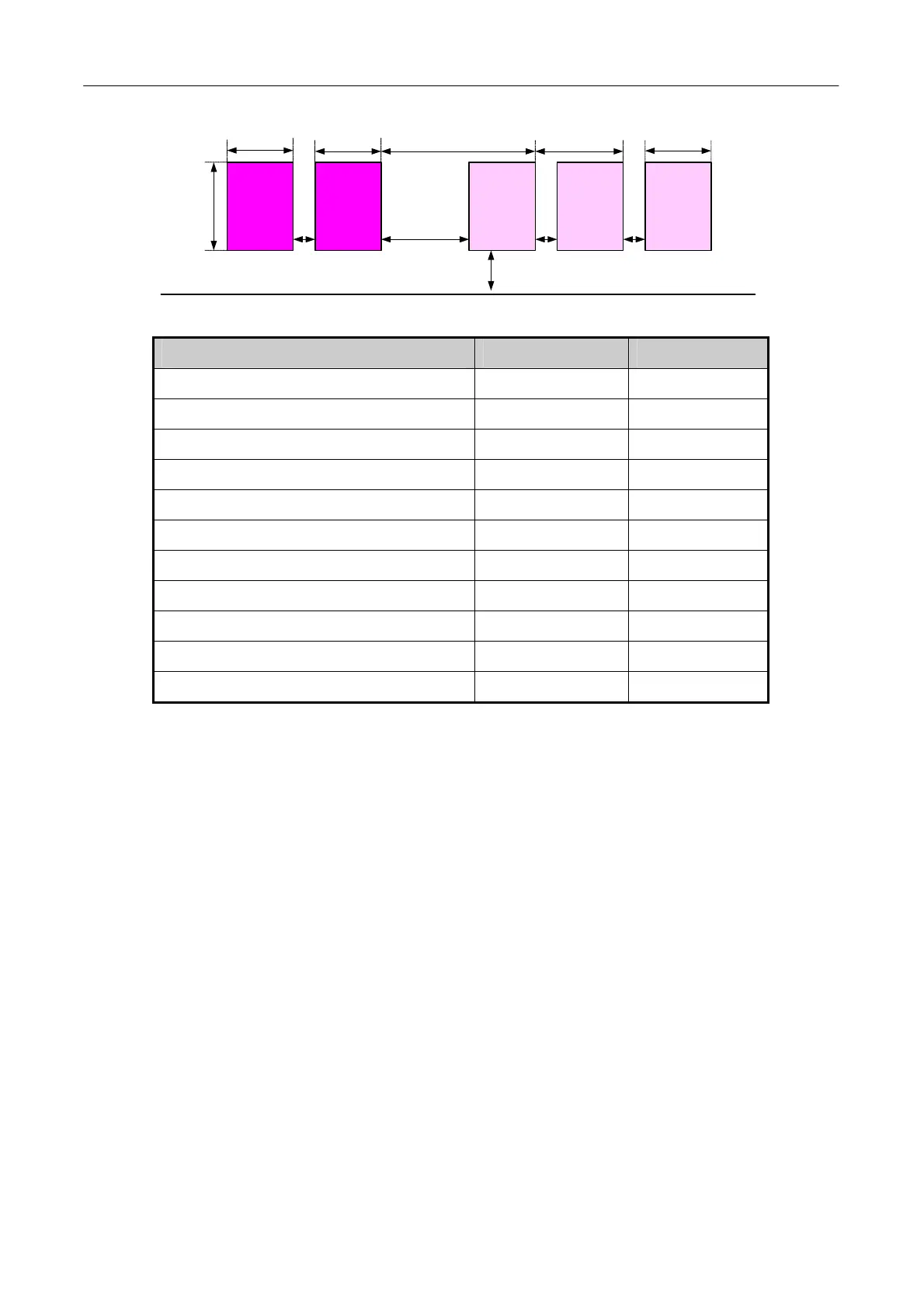

3.2 Input Bump Dimension
A2
H
C1
K
K2
C2
K1 K1
A1
C2
L
Boundary (Include scribe Lane)
Item Symbol Size
Bump pitch 1 A1 67 um
Bump pitch 2 A2 50 um
Bump width 1 C1 33 um
Bump width 2 C2 38 um
Bump height H 88 um
Bump gap K 22 um
Bump gap1 K1 17 um
Bump gap2 K2 34 um
Bump area 1 C1 X H 2904 um2
Bump area 2 C2 X H 3344 um2
Chip Boundary(include scribe Lane) L 59 um
