Stage6 S6-4080/WH - Page 4

S6
MONTAGE- UND BEDIENUNGSANLEITUNG
DIGITAL-TACHOMETER, UNIVERSAL
DE
4
2
6
5
1
2
3 4
HINWEIS
3.2 Funktionen und Einstellungen
1 Schraube M5 x 12L (2 x)
2 Instrumenthalterung für Lenker
Halterung am Lenker befestigen
(7/8 Zoll)
3 Schraube M5 x 18L (2 x)
4 M5-Unterlegscheibe (2 x)
5 Instrumentaufnahmeplatte
6 Instrument
Instrument mit Schrauben und Schei-
ben an Aufnahmeplatte befestigen.
Dann Aufnahmeplatte samt Instrument
an der Lenkerhalterung befestigen.
Bitte den gewünschten Winkel vor dem Anziehen der Schrauben einstellen.

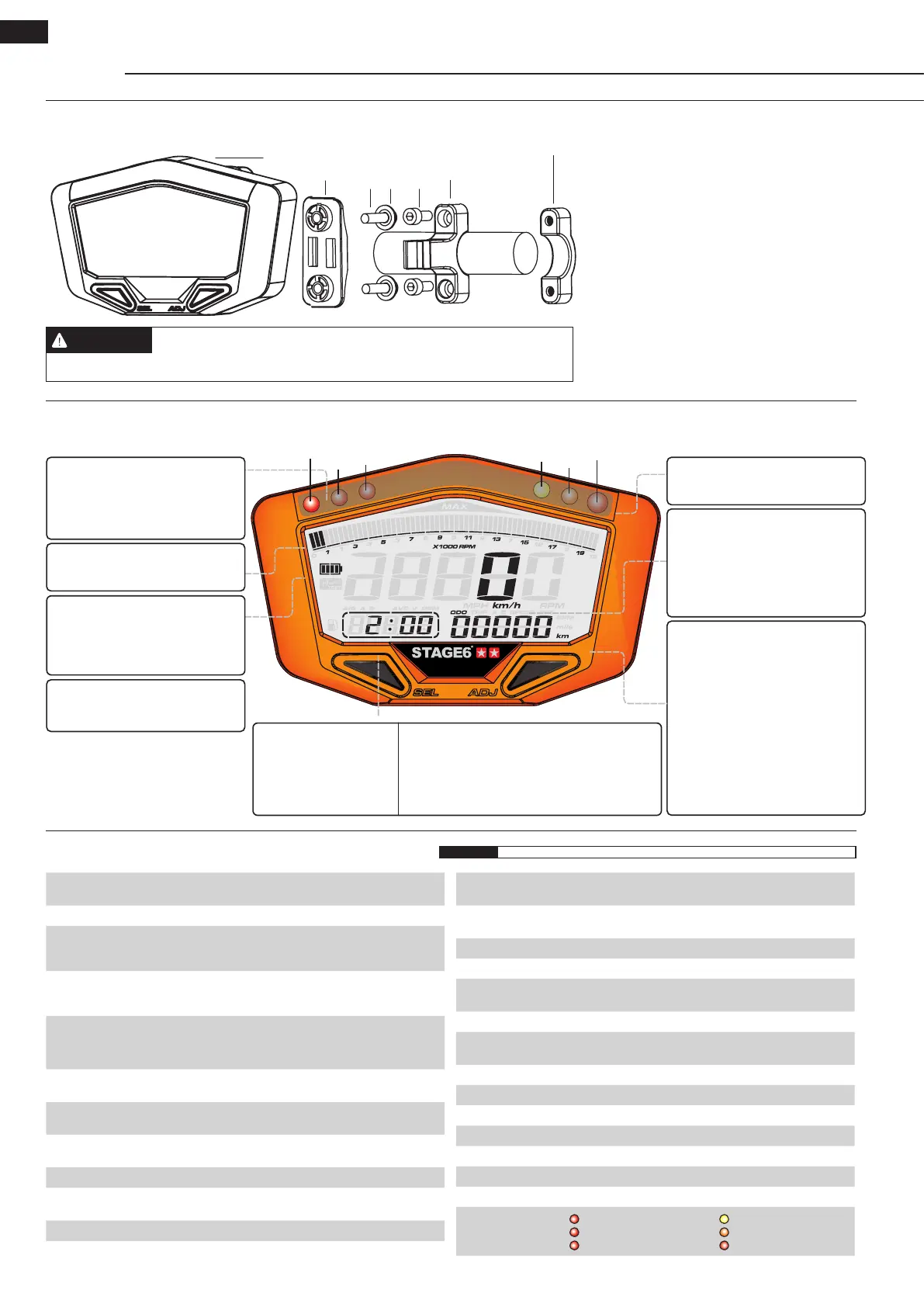

2.2 Anbauanleitung
Tachometer Anzeigebereich: 0–360 km/h (0–225 MPH)
Anzeigeeinheit: 1 km/h oder 1 MPH
Aktualisierungsintervall < 0,5 Sekunden
Gesamtkilometerzähler Anzeigebereich: 0–99.999 km (Meilen),dann
automatischer Reset
Anzeigeeinheit: 0,1 km (Meilen)
Tageskilometerzähler A/B Anzeigebereich: 0–999,9 km (Meilen), dann
automatischer Reset
Anzeigeeinheit: 0,1 km (Meilen)
Geschwindigkeits-
warnlampe
Einstellbereich: 30–360 km/h (19–225 MPH)
Einstelleinheit: 1 km/h (MPH)
Maximalgeschwindigkeit Anzeigebereich: 0–360 km/h (0–225 MPH)
Reifenumfangseinstellung Einstellbereich: 300–2.500 mm
Einstelleinheit: 1 mm; Sensorpunkte: max. 6
Drehzahlmesser
(Ziffernanzeige)
Anzeigebereich: 20.000 U/min
Anzeigeeinheit: 10 U/min
Drehzahlmesser
(Balkenanzeige)
Anzeigebereich: wahlweise bis 10.000, 15.000
oder 20.000 U/min
Thermometer Anzeigeeinheit: °C oder °F
Thermometer A/B Anzeigebereich: 0–250 °C (32–482 °F)
Anzeigeeinheit: 0,1 °C (°F)
Aktualisierungsintervall < 0,5 Sekunden
Betriebsstundenzähler Anzeigebereich: 0–999,9 h; Anzeigeeinheit: 0,1 h
Schaltblitz Einstellbereich: 5.000–20.000 U/min
Einstelleinheit: 100 U/min
Vor-Schaltblitz A/B Anzeigebereich: 500–5.000 U/min
Anzeigeeinheit: 100 U/min
Maximaldrehzahl Einstellbereich: 0–20.000 U/min
Drehzahlsignal Einstellungen: 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6
Temperaturalarm A/B Anzeigebereich: 60–250 °C (140–482 °F)
Anzeigeeinheit: 1 °C (°F)
Max.-Temperaturalarm Einstelleinheit: 0–250 °C (32–482 °F)
Spannungsmesser Anzeigebereich: DC 0–18 V
Anzeigeeinheit: DC 0,1 V
Betriebsspannung DC 12 V
Batterietyp CR2032
Lebensdauer Batterie ca. 220 h nonstop
Betriebstemperatur -10 bis +60 °C
Standard JIS D 0203 S2
Maße des Instruments 100 x 60 x 20 mm
Gewicht des Instruments 200 g
Warnlampen
T
-
A
T
-
B
S
P
E
E
D
DIGITAL
3.1 Die Anzeige
Temperaturalarm A/B
•Einstellbereich: 60–250 °C (140–482 °F)
•Einstelleinheit: 1 °C (°F)
Geschwindigkeitswarnlampe
•Einstellbereich: 30–360 km/h (19–225 MPH)
•Einstelleinheit
: 1 km/h (MPH)
Drehzahlmesser (anpassbare Balken-
anzeige)
•Anzeigebereich: wahlweise bis 10.000,
15.000 oder 20.000 U/min
Batteriestatus
•Wenn die Batterie geladen ist, werden 4
Batterie-Balken angezeigt.
•Wenn das Instrument an die externe Strom-
versorgung angeschlossen ist, erlischt das
Batteriesymbol.
Automatischer Schlafmodus
•Wenn mehr als 20 Sekunden lang keine
Taste gedrückt wird, schaltet das Instrument
in den automatischen Schlafmodus.
Uhr
•Zeitmodus: 24 h
•Wenn das Instrument
ausgeschaltet ist, werden die
Sekunden angezeigt.
Spannungsmesser (externe Stromversorgung)
•Anzeigebereich: 0,0–18,0 V
•Anzeigeeinheit: 0,1 V
•Wenn das Instrument an die externe Stromversorgung an-
geschlossen ist, wird der Spannungswert direkt angezeigt.
Andernfalls wird „0,0 V“ angezeigt.
Dreistuger Schaltblitz
•Einstellbereich: 5.000–20.000 U/min
•Einstelleinheit: 100 U/min
Tachometer
•Anzeigebereich: 0–360 km/h (0–225 MPH)
•Anzeigeeinheit: 1 km/h (1 MPH)
Drehzahlmesser (Ziffernanzeige)
•Anzeigebereich: 0–20.000 U/min
•Anzeigeeinheit: 10 U/min
Gesamtkilometerzähler
•Anzeigebereich: 0–99.999 km (Meilen)
Automatischer Reset nach 99.999 km
(Meilen)
•Anzeigeeinheit: 0,1 km (Meilen)
Tageskilometerzähler A/B
•Anzeigebereich: 0–999,9 km (Meilen)
Automatischer Reset nach 999,9 km
(Meilen)
•Anzeigeeinheit: 0,1 km (Meilen)
A
A
Speed
RPM
B
B
Design und technische Daten können ohne Ankündigung geändert werden!
HINWEIS
Geschwindigkeit (rot)
Temperaturalarm A (rot)
Temperaturalarm B (rot)
Schaltblitz A (gelb)
Schaltblitz B (orange)
Schaltblitz (rot)
Geschwindigkeit (rot)
Temperaturalarm A (rot)
Temperaturalarm B (rot)
Schaltblitz A (gelb)
Schaltblitz B (orange)
Schaltblitz (rot)
