3. ZASADY UŻYTKOWANIA
Automatyczne maski spawalnicze zostały skonstruowane
w celu ochrony twarzy i wzroku przed działaniem
odprysków spawalniczych, iskier oraz szkodliwego
promieniowania w normalnych warunkach spawania.
Filtr samo zaciemniający przechodzi ze stanu jasnego
do ciemnego z chwilą rozpoczęcia procesu spawania.
Po zakończeniu spawania maska przełącza się w stan
przeźroczysty. Maska spawalnicza dostarczana jest w stanie
gotowym do eksploatacji bez konieczności dodatkowych
instalacji. Regulacji podlega jedynie uchwyt głowy oraz
stopień zaciemnienia w zależności od wykonywanej pracy.
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.
3.1. OPIS URZĄDZENIA
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.

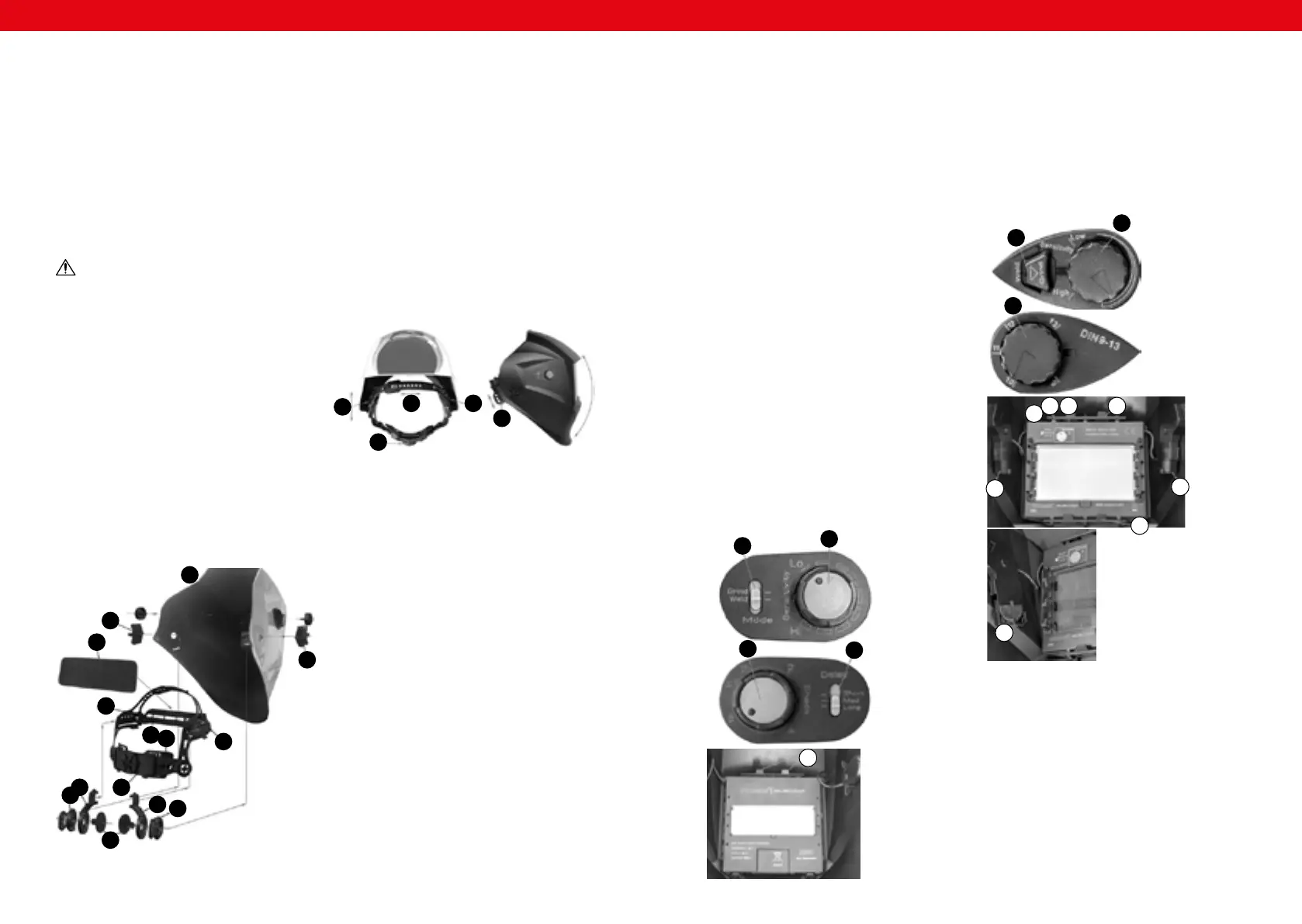

1. maska spawalnicza
2. nakrętki mocujące
3. nakładka przeciwpotna
4. lewa opaska
5. prawa opaska
6. przednia opaska
7. tylna opaska elastyczna
8. lewy pierścień regulacyjny kąta nachylenia
9. mocowanie opaski lewe
10. regulacja długości opaski
11. mocowanie opaski prawe
12. prawy pierścień regulacyjny kąta nachylenia
13. śruby mocujące opaskę do maski
q) Podczas pracy na wolnym powietrzu przy silnym
naturalnym oświetleniu, możliwe jest stosowanie
ltra ochronnego o stopniu ochrony wyższym
o jeden.
r) Podczas pracy mogą zaistnieć inne czynniki mające
również istotne znaczenie – trudno jest jednak
ocenić ich wpływ. Są nimi w szczególności:
• Ustawienie operatora względem promienia
lub łuku. Na przykład w zależności od tego
czy operator pochyla się nad przedmiotem
spawanym, czy przyjmuje pozycję
z wyciągniętymi rękoma, może być konieczna
zmiana co najmniej o jedno oznaczenie ltru.
• Lokalne oświetlenie.
• Czynnik ludzki.
3.2. PRACA Z URZĄDZENIEM
MONTAŻ URZĄDZENIA
UWAGA! Przed rozpoczęciem użytkowania maski należy
zapoznać się dokładnie ze wskazówkami bezpieczeństwa.
Maska dostarczana jest w stanie złożonym, ale przed
rozpoczęciem użytkowania należy ją wyregulować zgodnie
z wymaganiami procesu oraz potrzebą użytkownika.
3.2.1. REGULACJA OSADZENIA OPASKI MASKI
SPAWALNICZEJ
• Cały obwód opaski można zwiększyć lub zmniejszyć
za pomocą pokrętła z tyłu opaski (patrz ustawienie
„3” na ilustracji 1). Regulację można wykonać podczas
noszenia maski regulując obwód do momentu
idealnego ustawienia.
• W przypadku, gdy opaska na głowie jest za wysoko
lub za nisko, można ją ustawić wg. potrzeb. Aby
to zrobić, należy poluźnić koniec opaski poprzez
wyjęcie zatrzasku z otworu i następnie poluźnić oba
końce dla zwiększenia obwodu lub naciągnąć obie
części dla zmniejszenia obwodu, następnie należy
ponownie zatrzasnąć zatrzask na kolejny otwór (patrz
ustawienie „1” na rysunku 1).
• W przypadku potrzeby wyregulowania odległości
pomiędzy twarzą operatora a kasetą ltra należy
odciągnąć zacisk uchwytu „2” i ustawić odpowiednią
odległość po obu stronach maski.
• Dopasowanie opaski należy sprawdzić podczas
noszenia maski, poprzez kilkukrotne uniesienie jej
i opuszczenie. Jeśli opaska porusza się w momencie
podnoszenia i opuszczania maski, należy ją ponownie
wyregulować, do osiągnięcia poprawnego osadzenia
opaski.
• Regulacja kąta nachylenia odbywa się poprzez
odpowiednie ustawienie zatrzasków „4” – należy
odblokować zatrzask poprzez jego odciągnięcie
(do momentu, w którym zatrzask wyjdzie z otworu),
następnie przesunięcie o odpowiedni kąt i nałożenie
blokady na zatrzask. Regulację przeprowadzić po
obu stronach maski.
1
2
2
3
4
5
6
7
8
9
10
11
12
13
Rys. 1:
2
1 2
4
3
3.2.2. REGULACJA PARAMETRÓW
A. WYBÓR STOPNIA ZACIEMNIENIA
Należy wybrać odpowiedni stopień ochrony przed
światłem, dostosowany do procesu spawania.
Dla podjęcia regulacji proszę spojrzeć na tabelę
„Tabela stopni zaciemnienia “. Za pomocą
pokrętła znajdującego się na masce należy wybrać
preferowany stopień ochrony przed światłem.
B. WYBÓR CZASU OPÓŹNIENIA
Po zakończeniu spawania, kolor szybki zmieni się
automatycznie z ciemnego na jasny z zachowaniem
ustawionego uprzednio czasu opóźnienia, aby
wyrównać poświatę. Czas opóźnienia/czas zwrotny
można ustawić przełącznikiem „Delay”: „Short”
(krótki czas opóźnienia) / „Med.” (średni czas
opóźnienia) / „Long” (długi czas opóźnienia).
C. WYBÓR ŚWIATŁOCZUŁOŚCI
Światłoczułość może być ustawiona za pomocą
płynnej regulacji pokrętła na poziomach „Hi”
(wysoki) lub „Lo” (niski). Ustawienie „Hi” (wysoki)
jest ustawieniem standardowym przeznaczonym do
codziennego użytku. W przypadku, gdy na maskę
oddziaływać będzie nadmierne światło lub inna
spawarka znajdująca się w pobliżu, należy w takim
przypadku zmniejszyć światłoczułość.
D. WYBÓR OPCJI „GRIND”
Jeśli przełącznik ustawiony jest na „GRIND“, wówczas
ochrona przed światłem jest wyłączona. Pozwala
to dokładnie obejrzeć i obrobić miejsce spawania
- głowa jest chroniona poprzez maskę. Przed
ponownym spawaniem należy upewnić się, że funkcje
ochronne przed światłem zostały ponownie włączone.
3.2.3. USTAWIANIE STOPNIA ZACIEMNIENIA / CZASU
OPÓŹNIENIA / ŚWIATŁOCZUŁOŚCI / OPCJI „GRIND” DLA
POSZCZEGÓLNYCH MODELI MASEK SPAWALNICZYCH
OPERATOR | SUB ZERO | HERO
1. Przełącznik trybów pracy „Grind” („szlifowanie” –
ochrona wyłączona) / „Weld” („spawanie” – ochrona
włączona).
2. Pokrętło ustawiania światłoczułości („Sensitivity”).
3. Pokrętło ustawiania stopnia zaciemnienia („Shade”)
4. Przełącznik trybu czasów opóźnienia: „Short” (krótki
czas opóźnienia) / „Med.” (średni czas opóźnienia) /
„Long” (długi czas opóźnienia).
5. Elementy mocowania (zatrzaski) kasety ltra
samościemniającego
BLASTER | EAGLE EYE | FIRESTARTER 500 | BLACK SKULL
1. Przełącznik trybów pracy „Grind” („szlifowanie” –
ochrona wyłączona) / „Weld” („spawanie” – ochrona
włączona).
2. Pokrętło ustawiania światłoczułości („Sensitivity”)
3. Pokrętło ustawiania stopnia zaciemnienia („DIN9-13”)
4. Przełącznik trybu czasów opóźnienia „Delay time”:
„Short” (krótki czas opóźnienia) / „Middle” (średni
czas opóźnienia) / „Long” (długi czas opóźnienia).
5. TEST – przycisk testowania baterii
6. BATTERY - Wskaźnik poziomu naładowania baterii
7. Miejsce montażu baterii czujnika światłoczułości.
8. Miejsce montażu baterii czujnika zaciemnienia.
9. Elementy mocowania (zatrzaski) kasety ltra
samościemniającego
2
1
3
4
1
2
3
5
7
8
4
5 6 9
9
8
