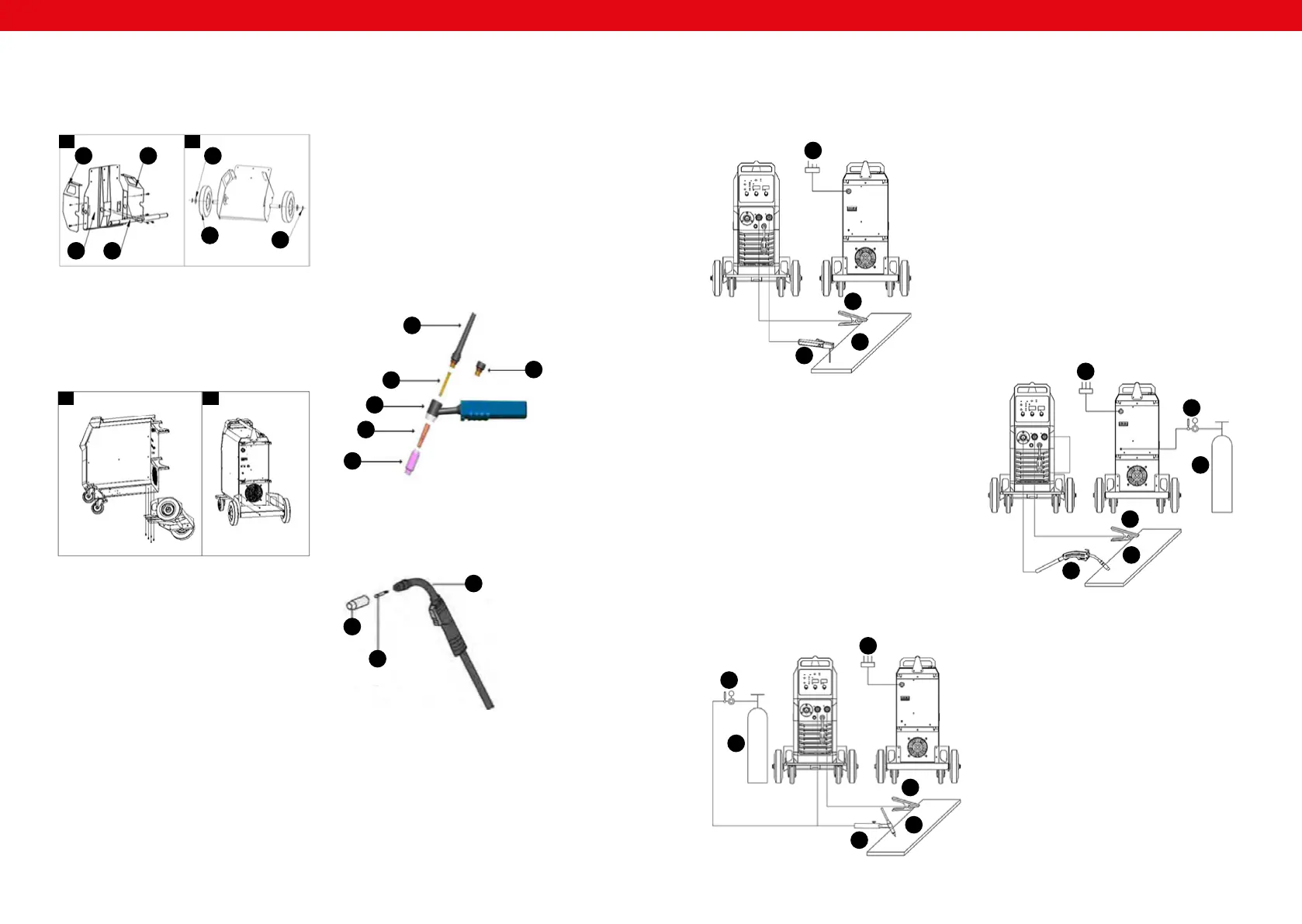

MODE DE SOUDAGE TIG :
1. Selezionare la funzione di saldatura TIG sul pannello
di controllo. Spegnere l‘apparecchio con l‘interruttore
ON/OFF.
2. Collegare il cavo di massa al connettore
contrassegnato con „+“ (14) e ruotare la spina del
cavo per ssare la connessione.
3. Quindi collegare il cavo di saldatura TIG al connettore
contrassegnato con „-“ (13) e ruotare la spina del
cavo per ssare la connessione. Il collegamento del
gas deve essere collegato direttamente alla bottiglia
del gas. L‘impostazione gascorrente avviene tramite
l‘apposito tasto.
4. Accendere l‘apparecchio con l‘interruttore ON/OFF.
Dopo aver collegato il lo di terra al pezzo da saldare,
è possibile iniziare a lavorare.
a. Cavo di alimentazione
b. Torcia
c. Oggetto saldato
d. Collegamento a terra
e. Riduttore di gas
f. Serbatoio di gas
MODE DE SOUDAGE MIG:
1. Selezionare la funzione di saldatura MIG sul pannello
di controllo. Spegnere l‘apparecchio con l‘interruttore
ON/OFF.
2. Collegare il cavo di messa a terra al connettore
contrassegnato con „-“ (13) e girare la spina del cavo
per ssare la connessione.
3. Il cavo di cambio di polarità (15) deve essere collegato
al connettore contrassegnato con „+“ (14) e girare la
spina del cavo per ssare la connessione.
4. Il lo di saldatura MIG deve essere collegato alla
presa contrassegnata con N. 2 e serrare il dado sul
giunto.
5. Posizionare il lo di saldatura corrispondente
e collegare la bottiglia del gas alla presa sulla parte
posteriore del dispositivo.
6. Accendere l‘apparecchio con l‘interruttore ON/OFF.
Dopo aver collegato il lo di terra al pezzo da saldare,
è possibile iniziare a lavorare.
a
b
c
d
a
e
f
b
c
d
a. Cavo di alimentazione
b. Collegamento a terra
c. Oggetto saldato
d. Torcia
1
2
3
1. Ugello
2. Parte nale
3. Maniglia per la saldatura MIG
4. Montare il carrello con 5 viti come indicato nella
gura 3.
5. Fissare le stae destra e sinistra del carrello
all‘apparecchio utilizzando 4 viti come indicato nella
gura 4.
• 4T – Le pressioni del tasto sulla torcia dà inizio al
processo di saldatura/taglio del metallo, il processo
non nisce dopo che il tasto non viene più premuto.
Solo la presisone successiva mette ne al processo di
saldatura/taglio, dopo che il tasto viene rilasciato.
d) Per la modalità MIG, regolare l‘intervallo di tensione
di uscita mediante la manopola [4], la velocità di
avanzamento del lo mediante la manopola [3],
l‘induttanza mediante la manopola [5] e selezionare il
metodo di avanzamento del lo (spool gun o pistola
per saldatura MIG) mediante il pulsante [9].
e) Per la modalità TIG o MMA, regolare la gamma di
corrente di uscita utilizzando la manopola [3].
f) Per la modalità MMA, è possibile attivare/disattivare
il VRD (sistema di riduzione di tensione): Impostare
la corrente di saldatura su 108 A, tenere premuto il
pulsante 2T/ 4T per abilitare o disabilitare la funzione
VRD. Le spie di funzione VRD saranno accese in
posizione ON o OFF a seconda che la funzione sia
attiva o meno.
A B
D C
F
E
G
1 2
3 4
A. staa destra
B. staa sinistra
C. asse delle ruote
D. base del carrello da collegare
Condizioni dell‘area di lavoro
a) La saldatura deve essere eettuata in un ambiente
asciutto. Il livello di umidità non deve superare il 90%.
b) La temperatura ambiente deve essere compresa tra
-10°C e 40°C.
c) Non utilizzare apparecchiature che siano esposte
alla luce diretta del sole o alla pioggia/neve. Tenere
l‘apparecchio lontano dall‘acqua.
d) Non utilizzare l‘apparecchio in zone con alti livelli di
polvere o aria corrosiva.
e) La saldatura MIG non deve essere eseguita in aree con
usso d‘aria veloce.
Funzionamento del pannello di controllo
a) Assicurarsi che l‘interruttore ON/OFF (posizionato sul
retro dell‘apparecchio) sia in posizione ON.
b) Selezionare la modalità di saldatura MIG / TIG / TIG /
MMA utilizzando l‘interruttore [7] secondo necessità.
c) Per le modalità di saldatura MIG e TIG, utilizzare
l‘interruttore [6] per selezionare la modalità di
controllo del ciclo di saldatura 2T / 4T.
• 2T – La pressione del tasto sulla torcia dà inizio al
processo di saldatura/taglio del metallo, il processo
nisce dopo che il tasto non viene più premuto.
2. Fissare le stae sinistra [A] e destra [B] alla base del
carrello da collegare utilizzando 2 bulloni come
indicato nella gura 1.
3. Fissare le ruote [E] all'asse ed assicurare il
collegamento con rondelle [F] e copiglie [G] come
indicato nella gura 2.
1. Cappuccio lungo, posteriore
2. Cappuccio corto, posteriore
3. Bussole di bloccaggio
4. Sostegno della torcia
5. Boccola di ssaggio nell’alloggiamento
6. Ugello di ceramica
IMPUGNATURA TIG
1
3
4
5
6
2
6. COLLEGAMENTO DEI CAVI
DESCRIZIONE:
MODALITÀ DI SALDATURA MMA:
1. Selezionare la funzione di saldatura MMA sul pannello
di controllo. Spegnere l‘apparecchio con l‘interruttore
ON/OFF.
2. Collegare il cavo di massa al connettore
contrassegnato con „+“ (14) e ruotare la spina del
cavo per ssare la connessione.
3. Quindi collegare il cavo di saldatura al connettore
contrassegnato con „-“ (13) e ruotare la spina del cavo
per ssare la connessione.
IMPORTANTE La polarità dei cavi può variare! Tutte le
informazioni riguardo alla polarizzazione dovrebbero
essere presenti sull‘imballaggio degli elettrodi forniti
dal fornitore!
4. Accendere l‘apparecchio con l‘interruttore ON/OFF.
Dopo aver collegato il lo di terra al pezzo da saldare,
è possibile iniziare a lavorare.
a. Cavo di alimentazione
b. Collegamento a terra
c. Oggetto saldato
d. Torcia
e. Riduttore di gas
f. Serbatoio di gas
SALDATURA FLUX
1. Selezionare la funzione di saldatura MIG sul pannello
di controllo. Spegnere l‘apparecchio con l‘interruttore
ON/OFF.
2. Collegare il cavo di massa al connettore
contrassegnato con „+“ (14) e ruotare la spina del
cavo per ssare la connessione.
3. Il cavo di cambio polarità (15) deve essere collegato
al connettore contrassegnato con il simbolo „-“ (13)
e la spina del cavo deve essere ruotata per ssare la
connessione.
4. Il lo di saldatura MIG deve essere collegato alla presa
contrassegnata con il numero 2 e serrare il dado sul
giunto.
5. Inserire il lo per la saldatura FLUX.
6. Accendere l‘apparecchio con l‘interruttore ON/OFF.
Dopo aver collegato il lo di terra al pezzo da saldare,
è possibile iniziare a lavorare.
IMPUGNATURA MIG
