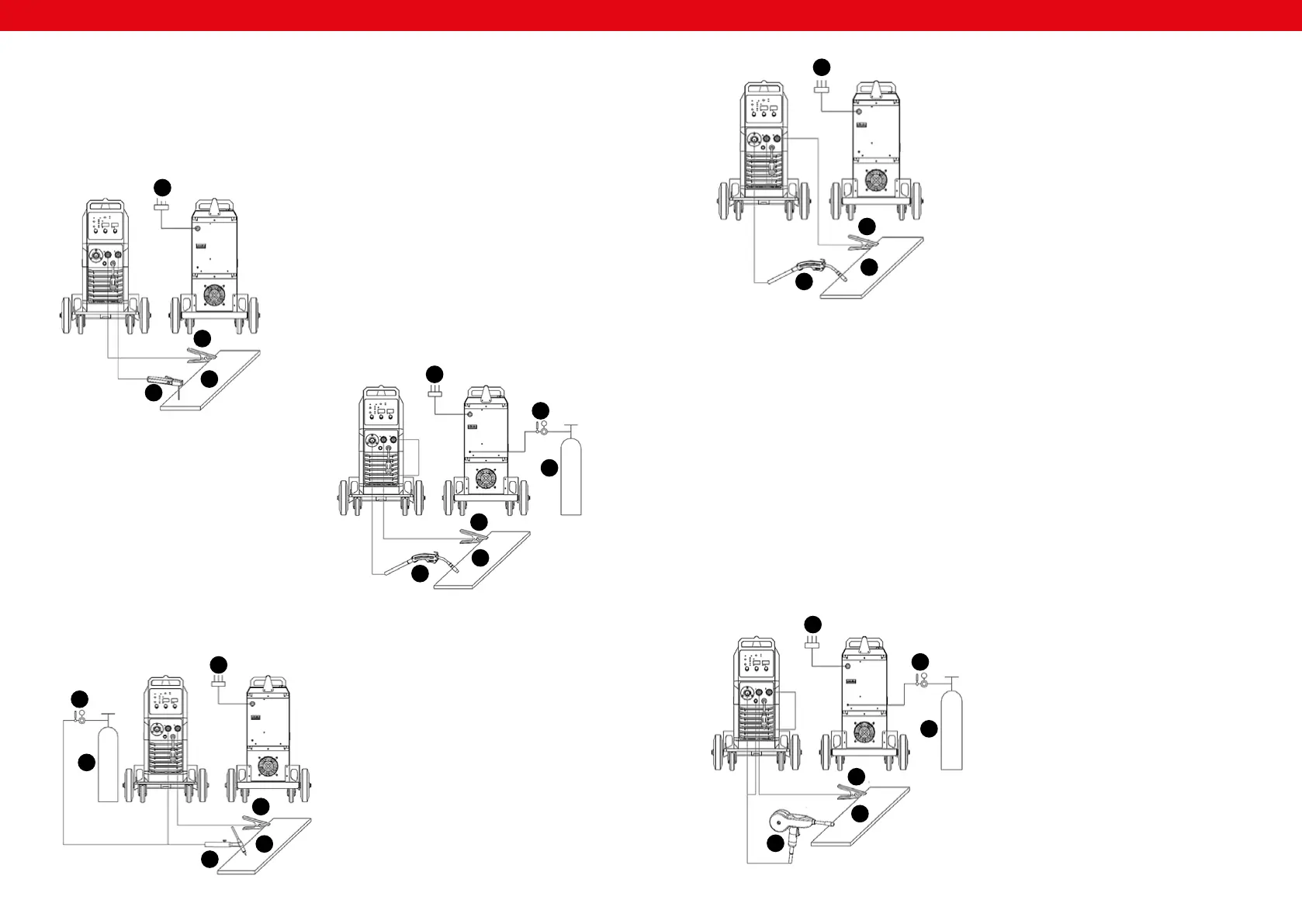

SCHWEIßMODUS TIG:
1. Wählen Sie die Funktion TIG-Schweißen auf dem
Bedienfeld. Schalten Sie das Gerät mit der ON/OFF-
Taste aus.
2. Schließen Sie das Erdungskabel an den mit "+"(14)
gekennzeichneten Stecker an und drehen Sie den
Kabelstecker, um die Verbindung zu sichern.
3. Schließen Sie dann das TIG-Schweißkabel an den mit
"-" gekennzeichneten Stecker (13) an und drehen Sie
den Kabelstecker, um die Verbindung zu sichern. Die
Gasleitung sollte unbedingt direkt an die Gasasche
angeschlossen werden. Die Gas-Strom-Einstellung
erfolgt über den Knopf am Schweißgri.
4. Schalten Sie das Gerät mit der ON/OFF-Taste
ein. Sobald das Massekabel mit dem Werkstück
verbunden ist, kann die Arbeit beginnen.
a. Netzanschluss
b. Brenner
c. Geschweißtes Werkstück
d. Erdung
e. Gasreduzierer
f. Gasbehälter
SCHWEISSMODUS MIG:
1. Wählen Sie die Funktion MIG-Schweißen auf dem
Bedienfeld. Schalten Sie das Gerät mit der ON/OFF-
Taste aus.
2. Schließen Sie das Erdungskabel an den mit "-"(13)
gekennzeichneten Stecker an und drehen Sie den
Kabelstecker, um die Verbindung zu sichern.
3. Schließen Sie das Polaritätswechselkabel (15) an den
mit "+"(14) gekennzeichneten Stecker an und drehen
Sie den Kabelstecker, um die Verbindung zu sichern.
4. Das MIG-Schweißkabel wird an die mit 2
gekennzeichnete Buchse angeschlossen und die
Mutter am Stecker angezogen.
5. Den entsprechenden Schweißdraht einlegen und die
Gasasche an den Anschluss an der Rückseite des
Gerätes anschließen.
6. Schalten Sie das Gerät mit der ON/OFF-Taste
ein. Sobald das Massekabel mit dem Werkstück
verbunden ist, kann die Arbeit beginnen.
a. Netzanschluss
b. Erdung
c. Geschweißtes Werkstück
d. Brenner
e. Gasreduzierer
f. Gasbehälter
FLUX-SCHWEISSEN
1. Wählen Sie die Funktion MIG-Schweißen auf dem
Bedienfeld. Schalten Sie das Gerät mit der ON/OFF-
Taste aus.
2. Schließen Sie das Erdungskabel an den mit "+"(14)
gekennzeichneten Stecker an und drehen Sie den
Kabelstecker, um die Verbindung zu sichern.
3. Schließen Sie das Polaritätswechselkabel (15) an den
mit "-"(13) gekennzeichneten Stecker an und drehen
Sie den Kabelstecker, um die Verbindung zu sichern.
4. Das MIG-Schweißkabel wird an die mit 2
gekennzeichnete Buchse angeschlossen und die
Mutter am Stecker angezogen.
5. Den zum FLUX-Schweißen entsprechenden Draht
einlegen.
6. Schalten Sie das Gerät mit der ON/OFF-Taste
ein. Sobald das Massekabel mit dem Werkstück
verbunden ist, kann die Arbeit beginnen.
a. Netzanschluss
b. Erdung
c. Geschweißtes Werkstück
d. Brenner
SCHWEISSMODUS MIG + Spool gun:
1. Wählen Sie die Funktion MIG-Schweißen auf dem
Bedienfeld. Schalten Sie das Gerät mit der ON/OFF-
Taste aus.
2. Schließen Sie das Erdungskabel an den mit "-"(13)
gekennzeichneten Stecker an und drehen Sie den
Kabelstecker, um die Verbindung zu sichern.
3. Schließen Sie das Polaritätswechselkabel (15) an den
mit "+"(14) gekennzeichneten Stecker an und drehen
Sie den Kabelstecker, um die Verbindung zu sichern.
4. Das MIG-Schweißkabel wird an die mit 2
gekennzeichnete Buchse angeschlossen und die
Mutter am Stecker angezogen. Das Steuerkabel der
Spool Gun muss an die Buchse Nr. 1 angeschlossen
und die Mutter am Stecker festgezogen werden.
5. Den entsprechenden Schweißdraht einlegen und die
Gasasche an den Anschluss an der Rückseite des
Gerätes anschließen.
6. Schalten Sie das Gerät mit der ON/OFF-Taste
ein. Sobald das Massekabel mit dem Werkstück
verbunden ist, kann die Arbeit beginnen.
a. Netzanschluss
b. Brenner
c. Geschweißtes Werkstück
d. Erdung
e. Gasreduzierer
f. Gasbehälter
7. ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) zu behalten, um im Servicefall
das Gerät bestmöglich geschützt zurücksenden zu können!
8. TRANSPORT UND LAGERUNG
Beim Transport sollte das Gerät vor Schütteln und Stürzen
geschützt und nicht über Kopf gestellt werden. Lagern Sie
es in einer gut durchlüfteten Umgebung mit trockener Luft
und ohne korrosive Gase.
9. REINIGUNG UND WARTUNG
• Ziehen Sie vor jeder Reinigung, und falls das Gerät
nicht benutzt wird, den Netzstecker und lassen Sie
das Gerät vollständig abkühlen
• Verwenden Sie zum Reinigen der Oberäche
ausschließlich Mittel ohne ätzende Stoe
• Es ist verboten, das Gerät mit einem Wasserstrahl zu
besprühen oder in Wasser zu tauchen.
• Es darf kein Wasser über die Belüftungsönungen
am Gehäuse ins Innere des Geräts gelangen.
• Die Belüftungsönungen sind mit Pinsel und
Druckluft zu reinigen.
• Lassen Sie nach jeder Reinigung alle Teile gut
trocknen, bevor das Gerät erneut verwendet wird
• Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschützten Ort auf.
• Staub sollte regelmäßig mit trockener und sauberer
Druckluft entfernt werden.
10. REGELMÄSSIGE PRÜFUNG DES GERÄTES
Prüfen Sie regelmäßig, ob Elemente des Gerätes
Beschädigungen aufweisen. Sollte dies der Fall sein, darf
das Gerät nicht mehr benutzt werden. Wenden Sie sich
umgehend an Ihren Verkäufer um Nachbesserungen
vorzunehmen.
Was tun im Problemfall?
Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende
Angaben vor:
• Rechnungs und Seriennummer (letztere nden Sie
auf dem Typenschild).
• ggf. ein Foto des defekten Teils.
• Ihr Servicemitarbeiter kann besser eingrenzen, worin
das Problem besteht, wenn Sie es so präzise wie
möglich beschreiben. Je detaillierter Ihre Angaben
sind, umso schneller kann Ihnen geholfen werden!
ACHTUNG: Önen Sie niemals das Gerät ohne
Rücksprache mit dem Kundenservice. Dies kann Ihren
Gewährleistungsanspruch beeinträchtigen!
a
b
c
d
a
e
f
b
c
d
a
b
d
c
a
e
f
b
c
d
3. Schließen Sie dann das Schweißkabel an den mit "-"
gekennzeichneten Stecker (13) an und drehen Sie den
Kabelstecker, um die Verbindung zu sichern.
HINWEIS! Die Polarität der Drähte kann variieren!
Sämtliche Informationen bezüglich der Polarisierung
sollten auf der Verpackung der vom Hersteller
gelieferten Elektroden vorhanden sein!
4. Schalten Sie das Gerät mit der ON/OFF-Taste
ein. Sobald das Massekabel mit dem Werkstück
verbunden ist, kann die Arbeit beginnen.
a. Netzanschluss
b. Erdung
c. Geschweißtes Werkstück
d. Brenner
