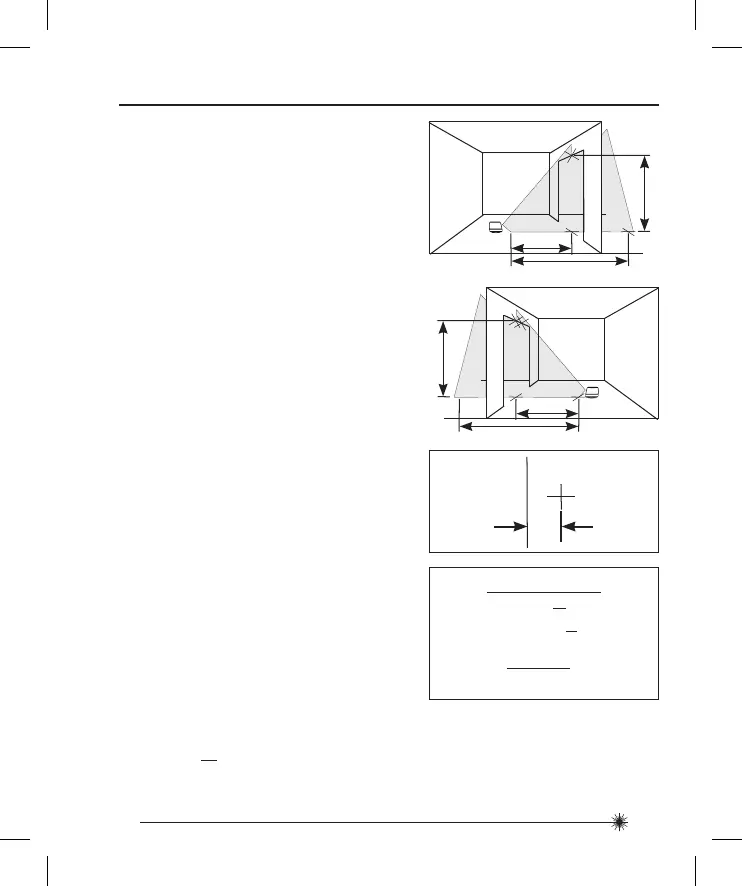

Précision du faisceau vertical
P
1
D
1
P
2
P
3
D
1
2 x D
1
P
4
D
1
P
2
P
3
D
1
2 x D
1
P
1
P
1
D
2
1. Mesurer la hauteur d'un montant de porte
ou d'un point de référence pour obtenir
la distance D
1
. Positionner l'outil laser
comme indiqué avec le laser en marche.
Pointer le faisceau vertical vers le montant
de porte ou point de référence. Marquer
les points P
1
, P
2
et P
3
comme indiqué.
2. Déplacer l'outil laser vers le côté opposé
du montant de porte ou point de référence
et aligner le faisceau vertical sur P
2
et P
3
.
3. Mesurer les distances horizontales entre
P
1
et le faisceau vertical à partir du 2ème
emplacement.
4. Calculer le décalage maximal autorisé et
comparer à D
2
. Si D
2
n'est pas inférieure
ou égale au décalage maximal calculé,
l'outil doit être renvoyé à votre distributeur
Stanley.
Exemple: D
1
= 2 m, D
2
= 0,5 mm
0,6 x 2 m = 1,2 mm (décalage maximal autorisé)
0,5 mm ≤ 1,2 mm (VRAI, l'outil est dans les limites du calibrage)
mm
m
Comparer:
D
2
≤
Max
Décalage maximal:
Max
po.
pi.
= 0,0072 x D
1
pi.
mm
m
= 0,6 x D
1
m
