Stanley SCL-D User Manual

FMHT77321
17

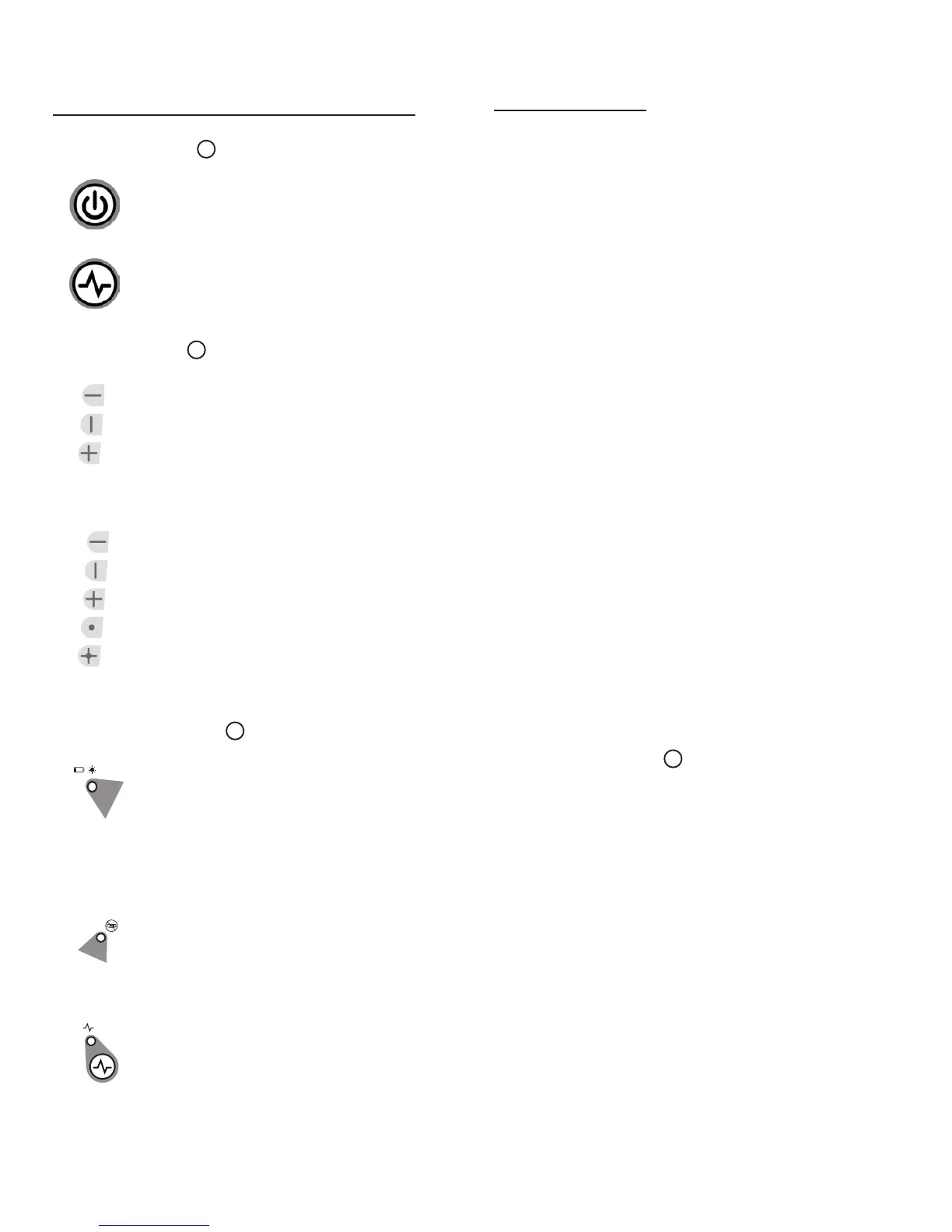

Clavier, modes et voyant à DEL
Claviers (voir figure
D
)
Active la touche ON/OFF/Mode
Touche ON/OFF du mode pulsé
Modes (voir figure
E
)
Modes disponibles (SCL)
• Ligne horizontale
• Ligne verticale
• Ligne horizontale et ligne verticale (croise-
ment)
• Tous les faisceaux ÉTEINTS
Modes disponibles (SCL-D)
• Ligne horizontale
• Ligne verticale
• Ligne horizontale et ligne verticale (croise-
ment)
• Faisceau à point supérieur et inférieur
• Toutes les lignes et tous les points
• Tous les faisceaux ÉTEINTS
Voyants DEL (voir figure
D
)
DEL d'activation - VERT fixe
•Activé
DEL d'activation - ROUGE clignotante
•Pile faible
DEL d'activation - ROUGE fixe
•Remplacer la pile/recharger la pile
DEL de niveau - ROUGE clignotante
• En dehors de la plage de compensation
DEL du mode pulsé - VERT fixe
• Le mode pulsé est ACTIVÉ
(peut être utilisé avec le détecteur)
Applications
Report aplomb/point
• À l'aide du faisceau laser vertical, établir un niveau de
référence vertical.
• Déplacer l'objet désiré jusqu'à ce qu'il soit aligné avec
le niveau de référence vertical pour s'assurer que l'objet
est d'aplomb.
• Établir 2 points de référence devant être d'aplomb.
• Aligner le faisceau laser du bas ou celui du haut sur un
des points de référence établis.
• Le ou les faisceaux opposés projetteront un point qui
sera d'aplomb.
• Positionner l'objet visé jusqu'à ce que le faisceau laser
soit aligné avec le deuxième point de référence devant
être d'aplomb par rapport au point de référence établi.
Report niveau/point
• À l'aide du faisceau laser horizontal, établir un niveau de
référence horizontal.
• Déplacer l'objet désiré jusqu'à ce qu'il soit aligné avec le
niveau de référence horizontal pour s'assurer que l'objet
est à niveau.
Carré
• À l'aide des faisceaux laser horizontal et vertical, établir
un point où les deux faisceaux se croisent.
• Déplacer l'objet désiré jusqu'à ce qu'il soit aligné avec
les faisceaux laser horizontal et vertical pour s'assurer
que l'objet est en angle droit.
Mode pulsé (voir figure
F
)
• Régler l'outil laser en mode pulsé permet de l'utiliser
avec les détecteurs laser optionnels.
