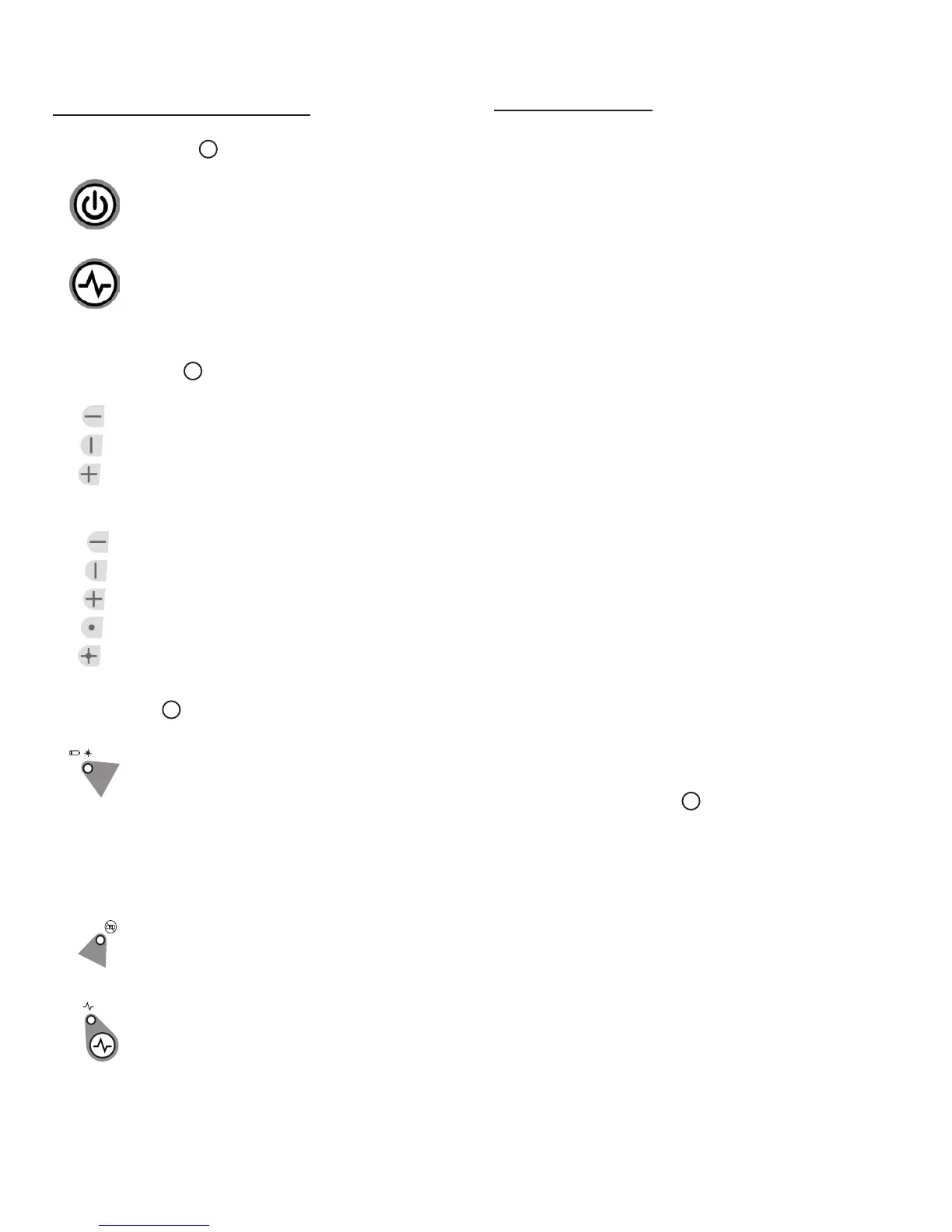

Teclado, modos y LED
Teclados (Ver figura
D
)
Tecla de ENCENDIDO/APAGADO/Modo
Tecla de Modo de pulso/ENCENDIDO/
APAGADO
Modos (Ver figura
E
)
Modos disponibles (SCL)
• Línea horizontal
• Línea vertical
• Línea horizontal y línea vertical (cruz)
• Todos los rayos APAGADOS
Modos disponibles (SCL-D)
• Línea horizontal
• Línea vertical
• Línea horizontal y línea vertical (cruz)
• Rayo puntual hacia arriba y abajo
• Todas las líneas y los puntos
• Todos los rayos APAGADOS
LED (Ver figura
D
)
LED de encendido - VERDE permanente
• El dispositivo está ENCENDIDO
LED de encendido - Parpadeo en ROJO
• Batería baja
LED de encendido - ROJO permanente
• Reemplace la batería/la batería necesita
recargarse
LED de nivel- Parpadeo ROJO
• Fuera del rango de compensación
LED de pulso - VERDE permanente
• El Modo de pulso está ENCENDIDO
(Puede usarse con un detector)
Aplicaciones
Plomada/transferencia de punto
• Usando el rayo láser vertical, establezca un plano de
referencia vertical.
• Coloque el (los) objeto(s) deseado(s) hasta que quede(n)
alineado(s) con el plano de referencia vertical para
asegurar que el (los) objeto(s) esté(n) a plomo.
• Establezca 2 puntos de referencia que necesiten estar
a plomo.
• Alinee el rayo láser hacia abajo o el rayo láser hacia
arriba para establecer un punto de referencia.
• El rayo láser opuesto proyectará un punto que es la
vertical.
• Coloque el objeto deseado hasta que el rayo láser
esté alineado con el segundo punto de referencia que
necesite estar a plomo con el punto de referencia
definido.
Nivel/transferencia de punto
• Usando el rayo láser horizontal, establezca un plano de
referencia horizontal.
• Coloque el (los) objeto(s) deseado(s) hasta que quede(n)
alineado(s) con el plano de referencia horizontal para
asegurar que el (los) objeto(s) esté(n) nivelado(s).
Escuadra
• Usando el rayo láser vertical y el horizontal, establezca
un punto donde se crucen los 2 rayos.
• Coloque el (los) objeto(s) deseado(s) hasta que quede(n)
alineado(s) con el rayo láser vertical y horizontal asegu-
rar que el (los) objeto(s) esté(n) en escuadra.
Modo de pulso (Ver figura
F
)
• Configurar la herramienta láser en el modo de pulso
permite el uso con detectores de láser opcionales.
