31

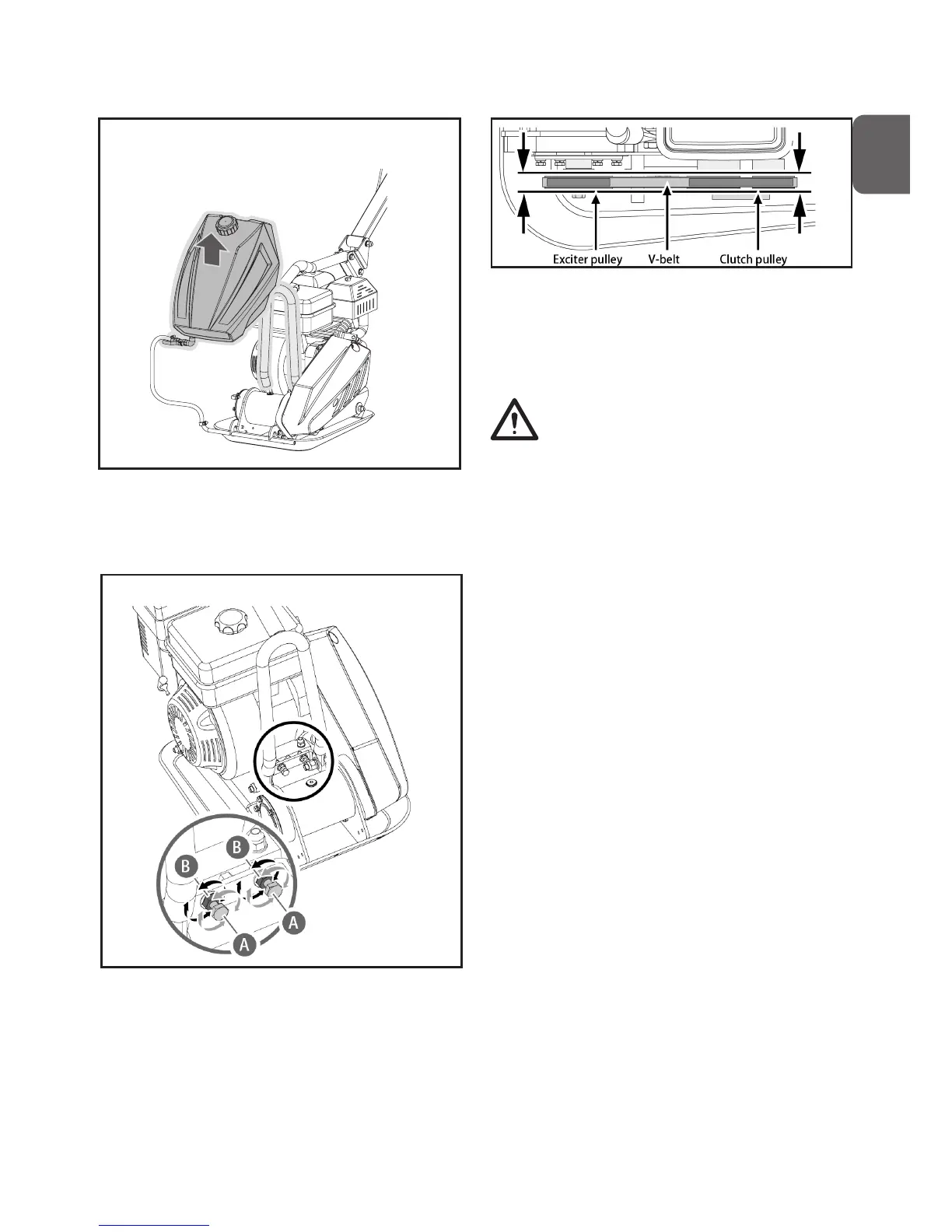

Rüttelplatte mit optionalem Wassersprühsystem
1. Wenn Ihre Rüttelplatte über einen Wassertank
verfügt, ziehen Sie diesen wie dargestellt nach
oben ab
2. Lösen Sie die Kontermuttern B so weit, dass
genügend Platz zwischen der Mutter und der
Halterung bleibt.
3. Schieben Sie den Motor in Richtung der
Rückseite der Rüttelplatte, indem Sie die
Stellschrauben A drehen, um den Keilriemen zu
spannen.
Achten Sie beim Einstellen des Riemens darauf,
dass die Riemenscheibe der Kupplung
mit der Riemenscheibe des Erregers
übereinstimmt.
4. Wenn die Keilriemenspannung stimmt, ziehen Sie
die Kontermuttern B an.
5. Ziehen Sie die Schrauben des Motorlagers fest.
6. Montieren Sie wieder die Schutzabdeckung.
Wenn die Stellschrauben keinen weiteren
Spielraum haben, muss der Keilriemen ersetzt
werden.
Überprüfen der Keilriemen
Beide Keilriemen sollten gleichzeitig ersetzt
werden, da sie sich bei normalem Gebrauch
gleichmäßig abnutzen. Arbeiten Sie immer nur an
einem Keilriemen zur Zeit.
1. Lösen Sie die 4 Schrauben am Motorlager (nicht
entfernen) gerade genug, um den Motor nach
vorne zu bewegen.
2. Lösen Sie die Kontermuttern B und die
Schrauben A wie in der Abbildung oben gezeigt.
D
