Telepítés

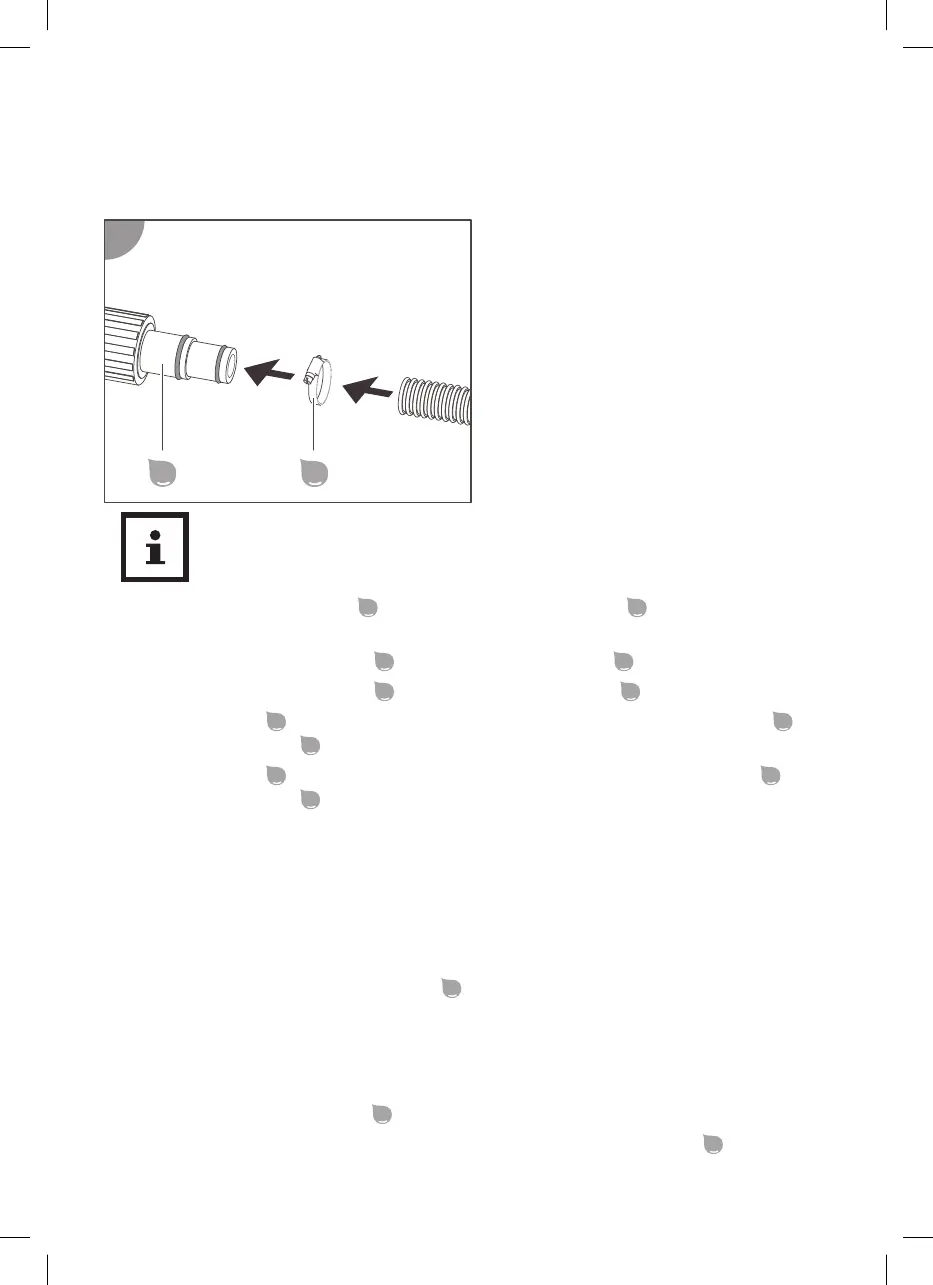

Az adapter felszerelése a tömlővégekre
Szűrőberendezés használata esetén azt a hőszivayú elé kell beszerelni úgy,
hogy a hőszivayú szűrt vizet kapjon.
1. Tisztsa meg a hőszivayú
1
csatlakozóhelyeit, az adaptert
2
és a vízvezetékek
tömlővégeit a durva szennyeződésektől.
2. Csavarozzon fel egy adaptert
2
a kimene vízcsatlakozóra
6
.
3. Csavarozzon fel egy adaptert
2
a bemene vízcsatlakozóra
7
.
4. Tömlőbilinccsel
3
rögzítse fel az elvezető cső végét a kimene vízcsatlakozóra
6
felszerelt adapterre
2
(lásd 1. ábra).
5. Tömlőbilinccsel
3
rögzítse fel a bekötő cső végét a bemene vízcsatlakozóra
7
felszerelt adapterre
2
(lásd 1. ábra).
Az adapter ezzel fel van szerelve a tömlővégekre.
A vezetékek bekötése
A feszültségellátás létrehozása
A MINI hőszivayú nem működtethető külső időkapcsolón keresztül, hanem azt az
áramvédő adapteren keresztül, manuálisan kell be-, illetve kikapcsolni.
1. Csatlakoztassa az áramvédő adaptert
C
a felállítás helyén előzetesen kialakíto
feszültségellátásra.
A feszültségellátás ezzel létre le hozva.
A kondenzvíz-elvezető cső csatlakoztatása (opcionális)
1. Dugja be az elvezetődarabot
4
a talplemez lyukába.
2. Dugja rá a kondenzvíz-elvezető csövet (ker tömlő) a elvezetődarabra
4
.
1
2
3
