Steinbach Classic 250N - Montaža Črpalke Na Osnovno Ploščo; Cevni Priključki

15. Vijak za prezračevanje
18
na glavi venla
odstranite, tako da ga odvijete v nasprotni
smeri urnega kazalca.
16. Navoj manometra
13
ovijte s teonskim
trakom
15
.
17. Manometer na mesto odvitega vijaka za
prezračevanje privijte v smeri urnega
kazalca.
Filtrska posoda je pripravljena.

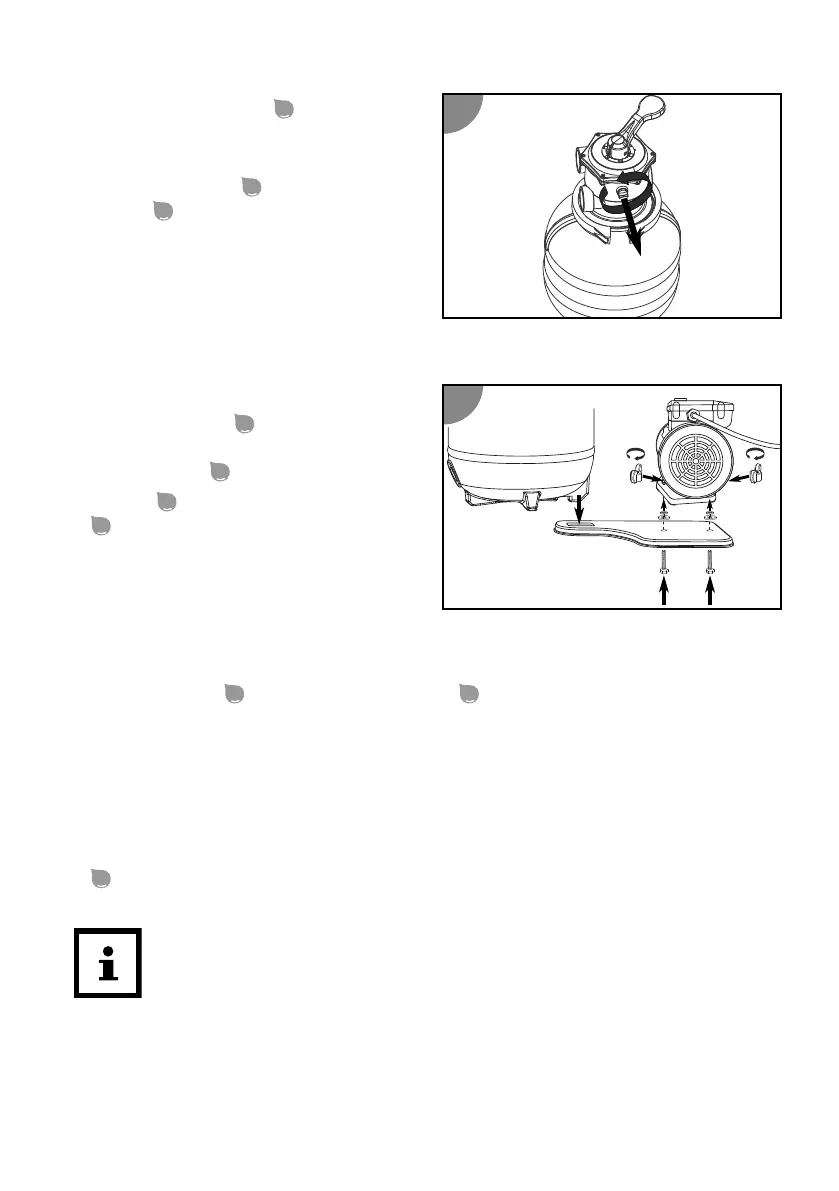

Montaža črpalke na osnovno ploščo
1. Navojna vijaka iz kompleta vijakov za
pritrditev črpalke
10
vstavite od spodaj v
obe odprni s šesterorobo odprno na
osnovni plošči
9
.
2. Črpalko
3
postavite na osnovno ploščo
9
, tako da vijačni navoj sega skozi
pritrditvene odprne v podnožju črpalke.
3. Čez vijačni navoj najprej nameste
podložko in nato pahljačasto ploščico.
4. Nameste vijak s krilno glavo in ga dobro zategnite.
Črpalka je monrana na osnovno ploščo.
5. Osnovno ploščo
9
povežite s ltrsko posodo
2
.
Osnovna plošča je povezana s ltrsko posodo.
Cevni priključki
- S cevnimi objemkami ksirajte vse priključke, s čimer poskrbite za potrebno tesnjenje
sistema.
Priporočamo, da vse priključne povezave še dodatno zatesnite s teonskim trakom
15
.
- Za opisane priključke uporabite ustrezne cevi za bazene.
Določene cevi, npr. tlačna cev, so zelo toge. Pred montažo jih položite na
sonce, da zaradi toplote postanejo nekoliko mehkejše.
