Algunas mangueras, como p. ej., las mangueras de presión, son muy rígidas.
Colóquelas en el sol antes del montaje para que se vuelvan más exibles con
el calor.

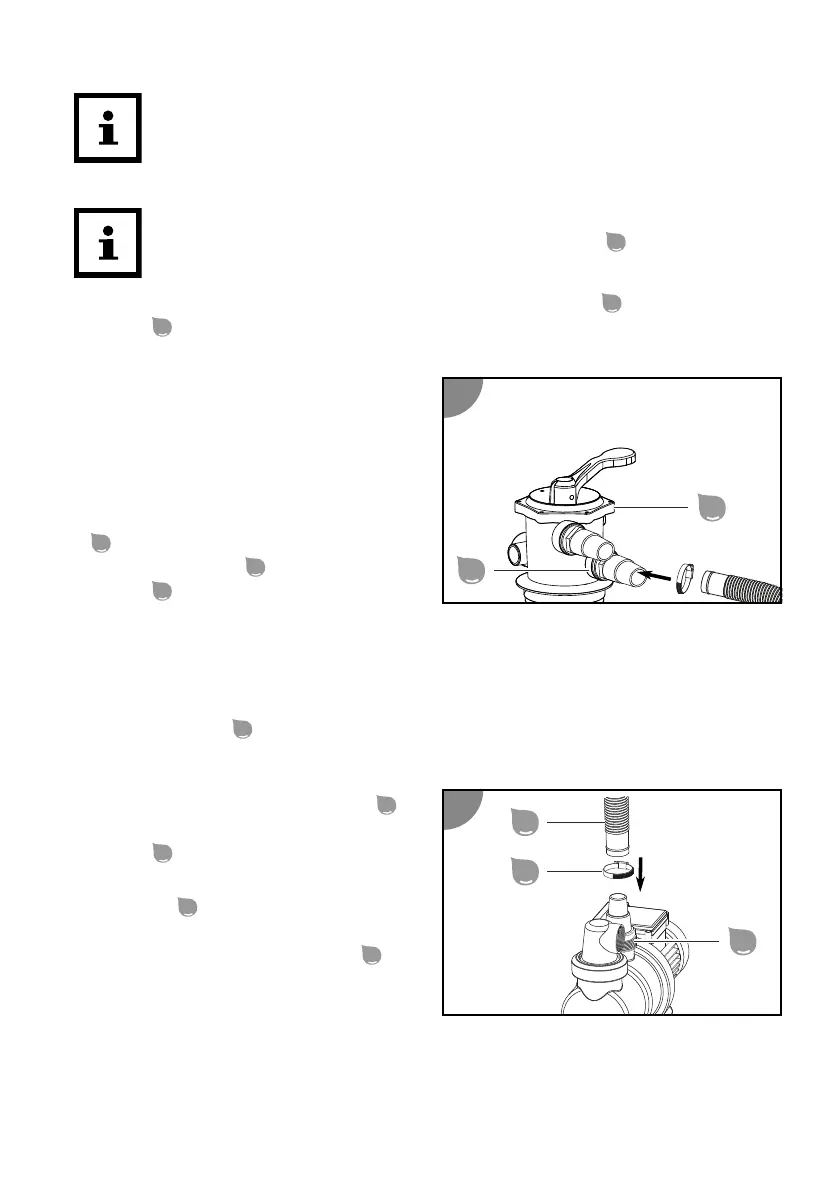

Conexión de la tubería de retorno
Se pueden usar mangueras con un diámetro de 32 y 38 mm o atornillar un
adaptador para piscinas INTEX/Steinbach 2" AG x 1" IG
36
.
1. Presione hacia abajo y mantenga pulsada la palanca de válvula
31
del cabezal de
válvula
1
.
2. Gire la palanca de válvula a la posición «GESCHLOSSEN» (cerrado) y suéltela.
3. Inserte una manguera con un diámetro
de 32 mm en la conexión «RETURN»
(retorno) y jela con una abrazadera
de manguera.
Atornille el adaptador opcional para
piscinas INTEX/Steinbach 2" AG x 1" IG
36
girándolo en sendo horario en la
tubería de retorno
29
del cabezal de
válvula
1
.
Inserte una manguera con un diámetro
de 38 mm por la rosca hasta el tope de la conexión «RETURN» (retorno) y jela con
una abrazadera de manguera.
4. Conecte el segundo extremo con la conexión en la tobera de entrada de la piscina.
La tubería de retorno
29
está conectada.
Conexión de la tubería de presión
1. Introduzca la manguera de presión
14
con un extremo en la salida de la
bomba
28
.
2. Introduzca una abrazadera de
manguera
15
por la manguera de
presión y atorníllela con la ayuda de
un destornillador de estrella PH1
34
girándola en sendo horario a la
conexión.
3. Introduzca la segunda abrazadera de
manguera por la manguera de presión.
15
1
29
16
14
15
28
