Steinbach Classic 310 - Page 154

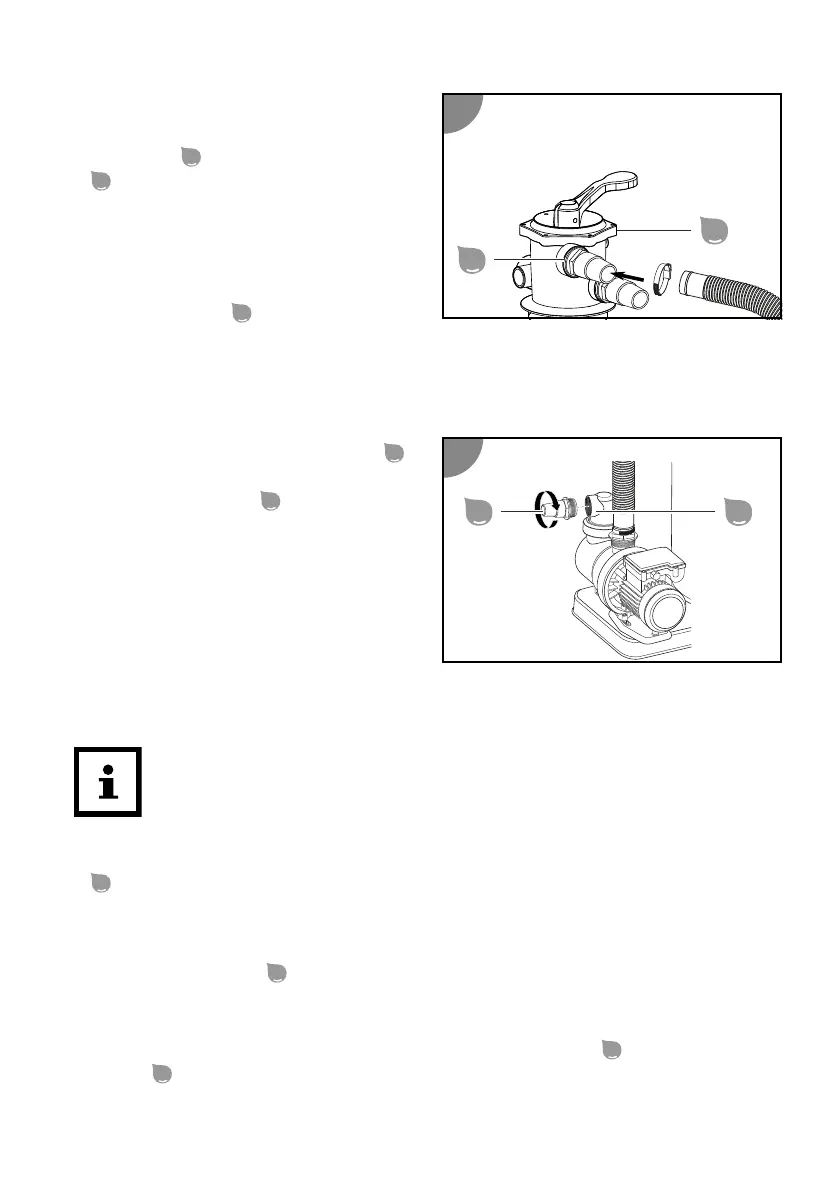

4. Introduzca el extremo de la manguera
de presión en la conexión de la tubería
de presión
27
en el cabezal de válvula
1
.
5. Coloque la abrazadera de manguera
en la conexión y apriétela también
rmemente con el destornillador de
estrella.
La tubería de presión
27
está conectada.
Conexión de la tubería de aspiración
Conexión de tubería de aspiración con manguera insertada
- Si se emplean mangueras insertadas de 32 / 38 mm de diámetro.
1. Atornille el adaptador de manguera
21
girándolo en sendo horario sobre la
tapa del ltro previo
4
.
2. Asegúrese de que no se introduzca
agua de la tubería de descarga o de
entrada en la piscina.
3. Inserte el extremo de la manguera en
el adaptador de manguera y je la
manguera con abrazaderas.
La tubería de aspiración está conectada.
Conexión de la tubería de retrolavado
La conexión «WASTE» (residuos) viene con un tapón de goma insertado de
fábrica. Este puede dejarse si no se emplea la tubería de retrolavado (p. ej.,
si se emplean bolas ltrantes como medio ltrante) para proteger el
disposivo de la entrada de suciedad e insectos.
1. Rere el tapón de goma de la conexión «WASTE» (residuos) del cabezal de válvula
1
.
2. Conecte el extremo de la manguera con la conexión «WASTE» (residuos).
3. Coloque el segundo extremo de la manguera con la conexión del canal.
La tubería de retrolavado
30
está conectada.
Preparación de la instalación de filtrado
1. Presione hacia abajo y mantenga pulsada la palanca de válvula
31
del cabezal de
válvula
1
.
17
1
27
18
21
4
154
