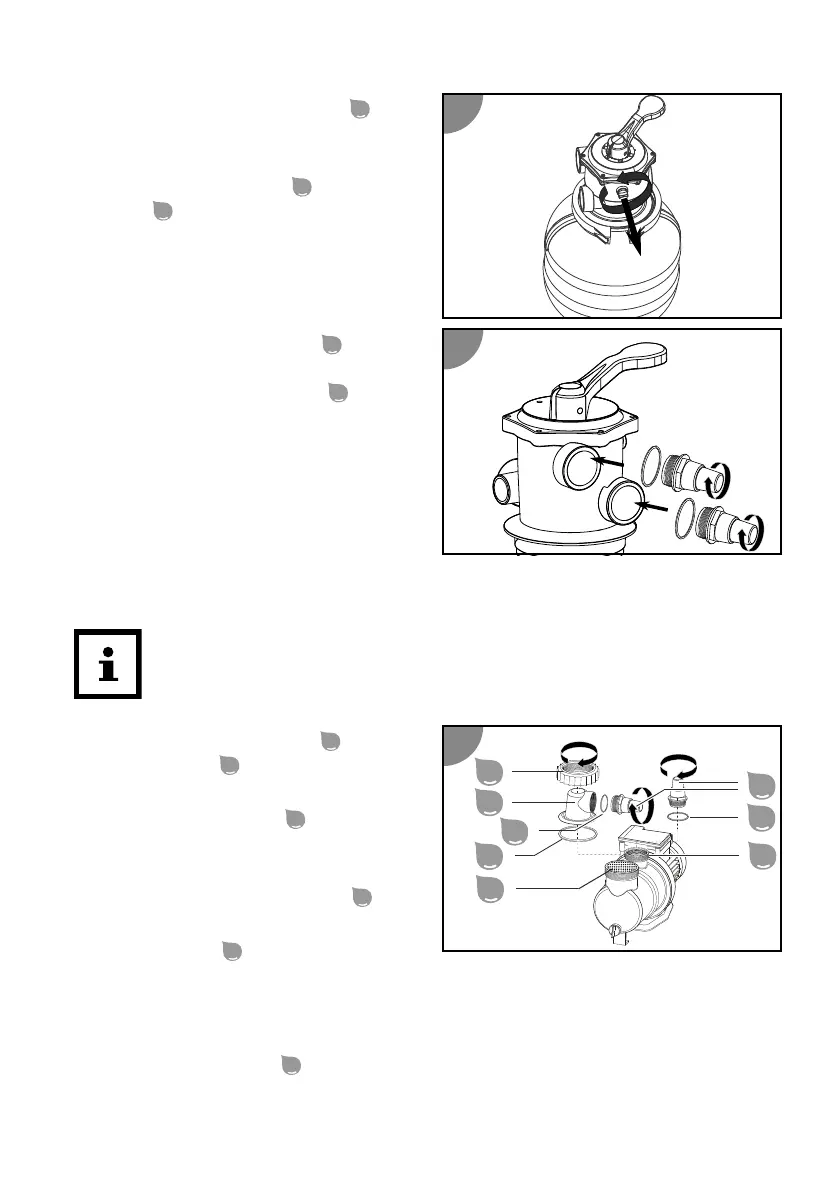

17. Odstraňte odvzdušňovací šroub
25
na
hlavici venlu otáčením pro směru
hodinových ručiček.
18. Oviňte závit manometru
16
teonovou
páskou
23
.
19. Našroubujte manometr otáčením po
směru hodinových ručiček do místa
odstraněného odvzdušňovacího šroubu.
20. Našroubujte adaptér hadice
21
otáčením ve směru hodinových ručiček
do přípojek na hlavici venlu
1
.
Filtrační nádoba je připravena.
Příprava čerpadla
Čerpadlo je při expedování od výrobce předem smontováno jen částečně.
Utáhněte všechny šroubové spoje pouze ručně. Nadměrné utažení
šroubových spojů poškozuje těsnění a díly z umělé hmoty. Nepoužívejte
žádné nástroje.
Lehce netěsné šroubové spoje můžete utěsnit teonovou páskou.
1. Povolte prstenec se závitem
5
na
krytu předltru
4
pro směru
hodinových ručiček.
2. Sundejte kryt předltru
4
s
prstencem se závitem z tělesa
čerpadla.
3. Položte těsnění O kroužku velké
20
do
drážky na tělese čerpadla.
4. Vsaďte předltr
32
do čerpadla.
Předltr je při expedování od výrobce již vsazený v čerpadle.
5. Zkontrolujte těsnění O kroužku na znečistění nebo eventuální poškození. V případě
potřeby těsnění vyměňte.
6. Nasaďte kryt předltru
4
na těleso čerpadla.
7. Zaveďte prstenec se závitem přes kryt předltru.
11
12
13
5
4
20
32
19
18
28
21
