8. Otáčejte prstenec se závitem ve směru hodinových ručiček, dokud se neusadí ručně
utažený.
9. Vložte těsnění O kroužku malé
18
do krytu předltru.
10. Našroubujte hadicový adaptér
21
ve směru hodinových ručiček do krytu předltru s
ručním utažením
11. Vložte těsnění O kroužku střední
19
do vybrání výpus čerpadla
28
.
12. Našroubujte adaptér hadice
21
ve směru hodinových ručiček do výpus čerpadla s
ručním utažením.
Čerpadlo je připraveno k provozu a může být připojeno na všechny vedení.

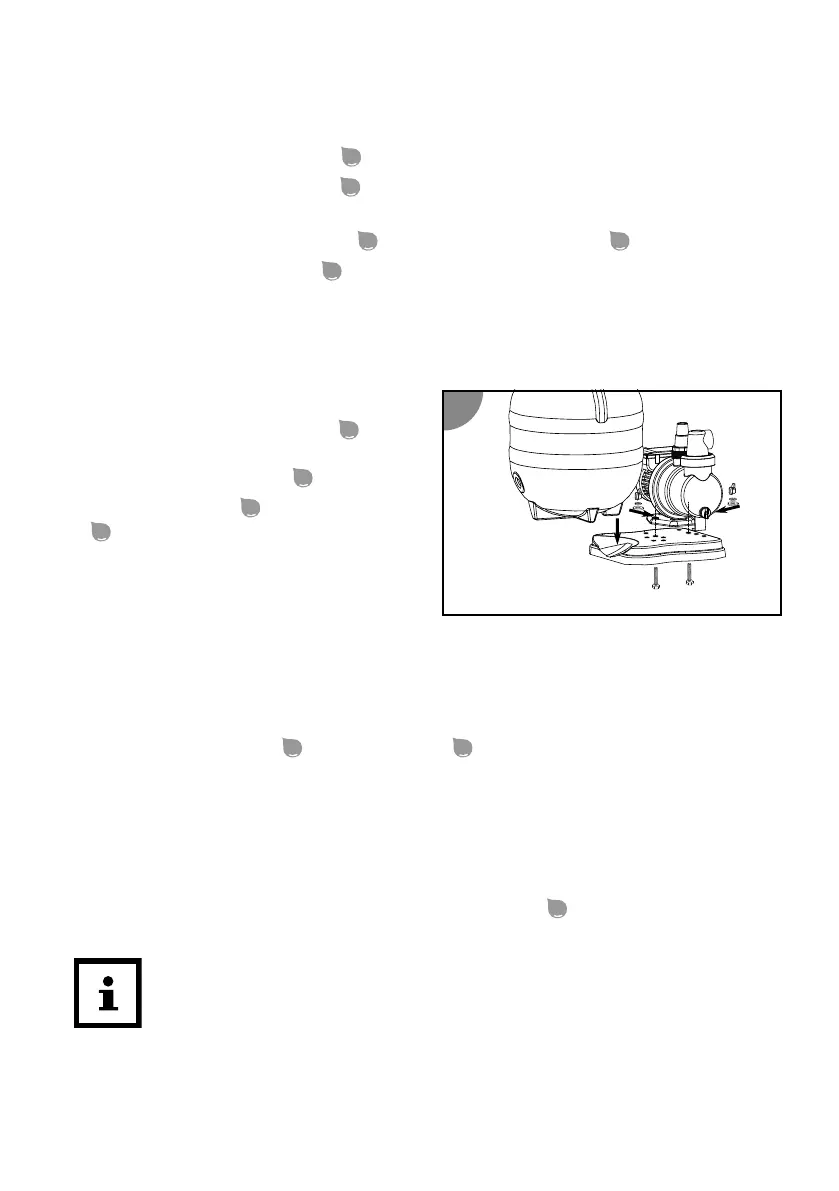

Montáž čerpadla na základní desku
1. Nasaďte závitové šrouby ze sady
šroubů pro upevnění čerpadla
13
zespodu do obou děr s šeshranným
vybráním základní desky
12
.
2. Postavte čerpadlo
3
na základní desku
12
tak, aby závity šroubů vyčnívaly skrz
upevňovací otvory v podstavci
čerpadla.
3. Přes každý závit šroubu navlékněte
příložku a následně vějířovitou
podložku.
4. Nasaďte po jednom křídlatém šroubu a pevně jej utáhněte.
Čerpadlo je namontováno na základní desce.
5. Připojte základní desku
12
k ltrační nádobě
2
.
Základní deska je spojena s ltrační nádobou.
Hadicové přípojky
- Upevněte všechny nasazené přípojky pomocí hadicových objímek pro zajištění
potřebného utěsnění systému.
Přípojky doporučujeme navíc utěsnit teonovou páskou
23
.
- Pro popsané přípojky používejte vhodné bazénové hadice.
Některé hadice, např. tlakové hadice, jsou velmi tuhé. Před montáží je proto
položte na slunce, aby zahřám získaly větší pružnost.
37
