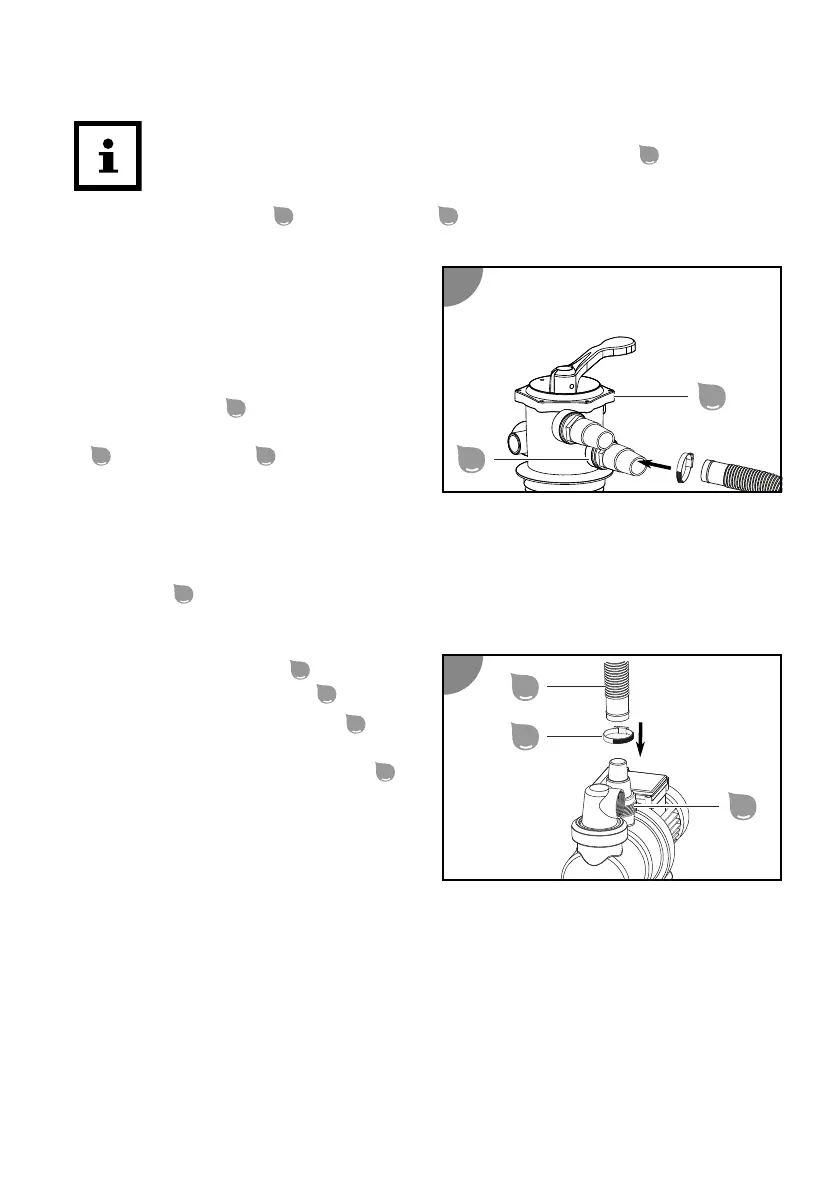

Připojení vratného vedení
Můžete použít hadice o průměru 32 a 38 mm nebo volitelně adaptér pro
bazény INTEX/Steinbach vnější závit 2" AG x vnitřní závit 1"
36
.
1. Sskněte páku venlu
31
na hlavici venlu
1
a přidržte ji v poloze směrem dolů.
2. Otočte páku venlu do polohy „GESCHLOSSEN“ (ZAVŘENO) a pak ji uvolněte.
3. Nasaďte hadici s průměrem 32 mm na
přípojku „RETURN“ a upevněte ji
pomocí hadicové objímky.
Našroubujte volitelný adaptér pro
bazény INTEX/Steinbach vnější závit 2"
x vnitřní závit 1"
36
otáčením ve směru
hodinových ručiček na vratné vedení
29
na hlavici venlu
1
.
Nasaďte hadici s průměrem 38 mm
přes závit až na doraz na přípojce
„RETURN“ a upevněte jej pomocí hadicové objímky.
4. Připojte druhý konec k přípojce na vstupní trysce bazénu.
Vratné vedení
29
je připojeno.
Připojení tlakového vedení
1. Nasaďte tlakovou hadici
14
jedním
koncem na výpust čerpadla
28
.
2. Navlékněte hadicovou objímku
15
přes
tlakovou hadici a přišroubujte ji
pomocí křížového šroubováku PH1
34
otáčením po směru hodinových
ručiček k přípojce.
3. Navlékněte druhou hadicovou objímku
přes tlakovou hadici.
15
1
29
16
14
15
28
