7. Vijačni obroč posnite čez pokrov predltra.
8. Nato ga zavrte v smeri urnega kazalca, dokler ni trdno nameščen.
9. V pokrov predltra nato nameste majhen tesnilni O-obroč
18
.
10. Cevni priključek
21
privijte ročno v pokrov predltra v smeri urnega kazalca.
11. Srednji tesnilni O-obroč
19
položite v odprno iztoka črpalke
28
.
12. V iztok črpalke ročno v smeri urnega kazalca privijte cevni priključek
21
.
Črpalka je pripravljena na delovanje in jo je mogoče priključi na cevi.

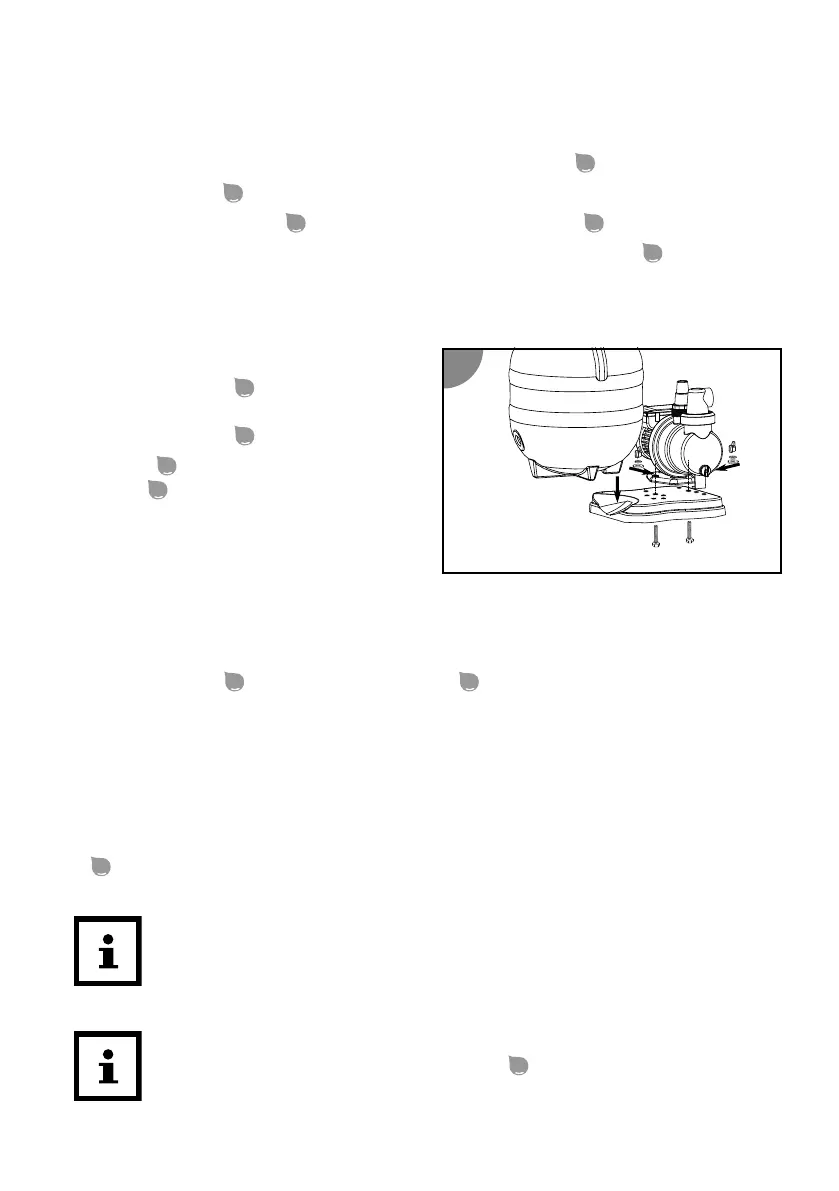

Montaža črpalke na osnovno ploščo
1. Navojna vijaka iz kompleta vijakov za
pritrditev črpalke
13
vstavite od spodaj
v obe odprni s šesterorobo odprno
na osnovni plošči
12
.
2. Črpalko
3
postavite na osnovno
ploščo
12
, tako da vijačni navoj sega
skozi pritrditvene odprne v podnožju
črpalke.
3. Čez vijačni navoj najprej nameste
podložko in nato pahljačasto ploščico.
4. Nameste vijak s krilno glavo in ga dobro zategnite.
Črpalka je monrana na osnovno ploščo.
5. Osnovno ploščo
12
povežite s ltrsko posodo
2
.
Osnovna plošča je povezana s ltrsko posodo.
Cevni priključki
- S cevnimi objemkami ksirajte vse priključke, s čimer poskrbite za potrebno tesnjenje
sistema.
Priporočamo, da vse priključne povezave še dodatno zatesnite s teonskim trakom
23
.
- Za opisane priključke uporabite ustrezne cevi za bazene.
Določene cevi, npr. tlačna cev, so zelo toge. Pred montažo jih položite na
sonce, da zaradi toplote postanejo nekoliko mehkejše.
Priključitev povratne cevi
Privijete lahko cevi s premerom od 32 do 38 mm ali izbirno tudi adapter za
bazen INTEX Pools/Steinbach 2" AG x 1" IG
36
.
37
37
14
