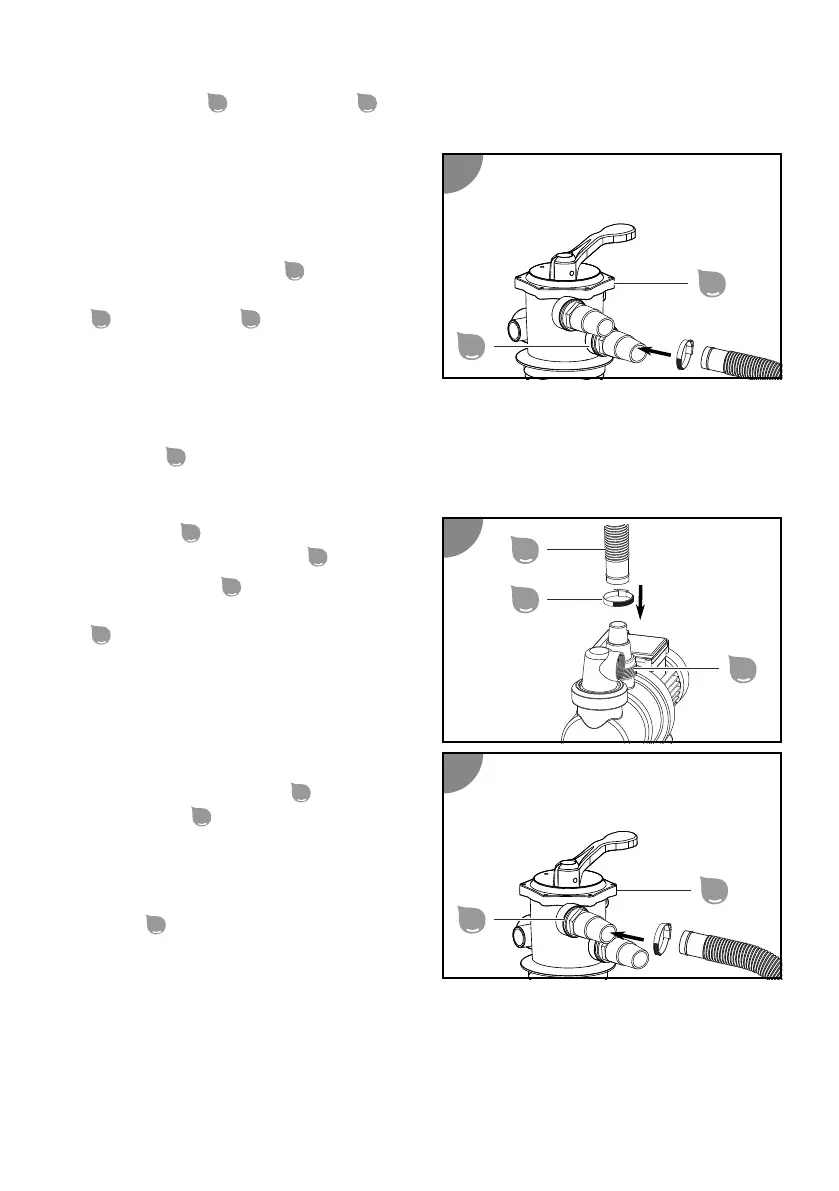

1. Ročico venla
31
na glavi venla
1
prisnite navzdol in zadržite.
2. Ročico venla obrnite na položaj »GESCHLOSSEN (ZAPRTIO)« in jo izpuste.
3. Cev s premerom 32 mm nataknite na
priključek »RETURN« in jo ksirajte s
cevno objemko.
Izbirni adapter za bazene INTEX Pools/
Steinbach 2" AG x 1" IG
36
privijte v
smeri urnega kazalca na povratno cev
29
na glavi venla
1
.
Cev s premerom 38 mm nataknite prek
navoja na priključku »RETURN« do
konca in jo ksirajte s cevno objemko.
4. Drugi konec cevi priključite na priključek dotočne šobe bazena.
Povratna cev
29
je priključena.
Priključitev tlačne cevi
1. Tlačno cev
14
z enim koncem
nameste na iztok črpalke
28
.
2. Cevno objemko
15
nameste čez
tlačno cev in jo s križnim izvijačem PH1
34
v smeri urnega kazalca privijte na
priključek.
3. Drugo cevno objemko nameste čez
tlačno cev.
4. Konec tlačne cevi pa nameste na
priključek tlačnega voda
27
, ki je na
glavi venla
1
.
5. Cevno objemko nameste na
priključek in jo privijte s križnim
izvijačem.
Tlačna cev
27
je priključena.
Priključitev sesalne cevi
Priključitev sesalne cevi z nameščeno cevjo
- Pri uporabi sestavljenih cevi premera 32/38 mm.
