Steinbach Comfort 50 - Montaż Pompy Na Płycie Podstawy

9. Włóż małą uszczelkę o-ring
19
do pokrywy ltra wstępnego.
10. Przykręć ręcznie przyłącze węża do pokrywy ltra wstępnego, obracając go zgodnie z
kierunkiem ruchu wskazówek zegara.
11. Włóż średnią uszczelkę o-ring
18
do zagłębienia wylotu pompy
25
.
12. Przykręć ręcznie adapter węża
12
do wylotu pompy, obracając go zgodnie z
kierunkiem ruchu wskazówek zegara.
W przypadku urządzenia ltrującego Comfort 50 adapter węża jest zamontowany na
przewodzie ciśnieniowym.
Pompa jest gotowa do pracy i może zostać podłączona do przewodów.

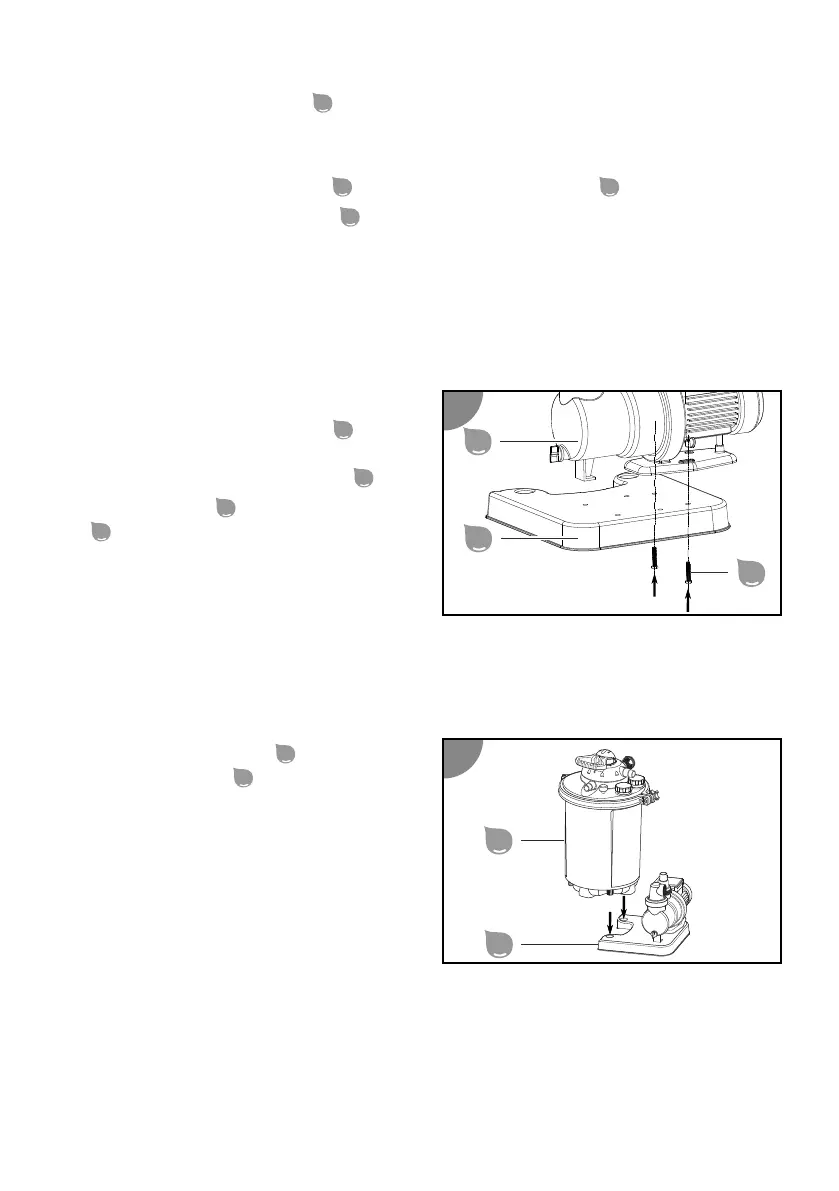

Montaż pompy na płycie podstawy
1. Włóż śruby gwintowane z zestawu
śrub do zamocowania pompy
23
od
dołu do otworów z sześciokątnym
wgłębieniem w płycie podstawy
9
.
2. Postaw pompę
10
na płycie podstawy
9
w taki sposób, aby gwinty śrub
wystawały przez otwory mocujące w
podstawie pompy.
3. Na każdy gwint nałóż podkładkę, a
następnie podkładkę podatną
płatkową.
4. Załóż po jednej śrubie skrzydełkowej i mocno je dokręć.
Pompa jest zamontowana na płycie podstawy.
5. Połącz płytę podstawy
9
ze
zbiornikiem ltra
6
.
Płyta podstawy jest połączona ze
zbiornikiem ltra.
8
9
10
23
8
9
6
9
331
