- 4 -
4. Aufstellen der Filteranlage
Einbringen des Filtermaterials und Anschluss des Flexschlauches oder PVC-Verrohrung
4.1 Aufstellen der Filteranlage
Die beiden mitgelieferten Edelstahlschrauben mit je einer Unterlegscheibe versehen und durch die in der Palette vorgesehenen Bohrungen
stecken, danach die Filterpumpe (Sauganschluss, Schlauchfülle im Plexiglasdeckel zeigt nach links) mit den Muttern fest anziehen. Filterpalette
so ausrichten, dass die Pumpe vom Betrachter aus vorne montiert ist und der Sauganschluss (Schlauchtülle im Plexiglasdeckel) nach links
zeigt. Danach den Filterbehälter in die vier dafür vorgesehenen Öffnungen der Palette stellen mit dem Pumpenanschluss (Schlauchnippel ø
38mm, GRAU im 6-Wege-Zentralventil von Pumpe („from Pump“)) nach vorne. Dabei überprüfen, ob die PVC-Gewindekappe mit Dichtung fest
auf der Behälterentleerung (Mitte Behälterboden) fest aufgeschraubt ist. >>> Abbildung 1, 2
4.2 Filtermaterial einfüllen
Spannschloss am Spannring der Füllöffnung lösen und Spannring nach Aufklappen entfernen und Deckel mit O-Ring (Rundschnurdichtung)
abheben.

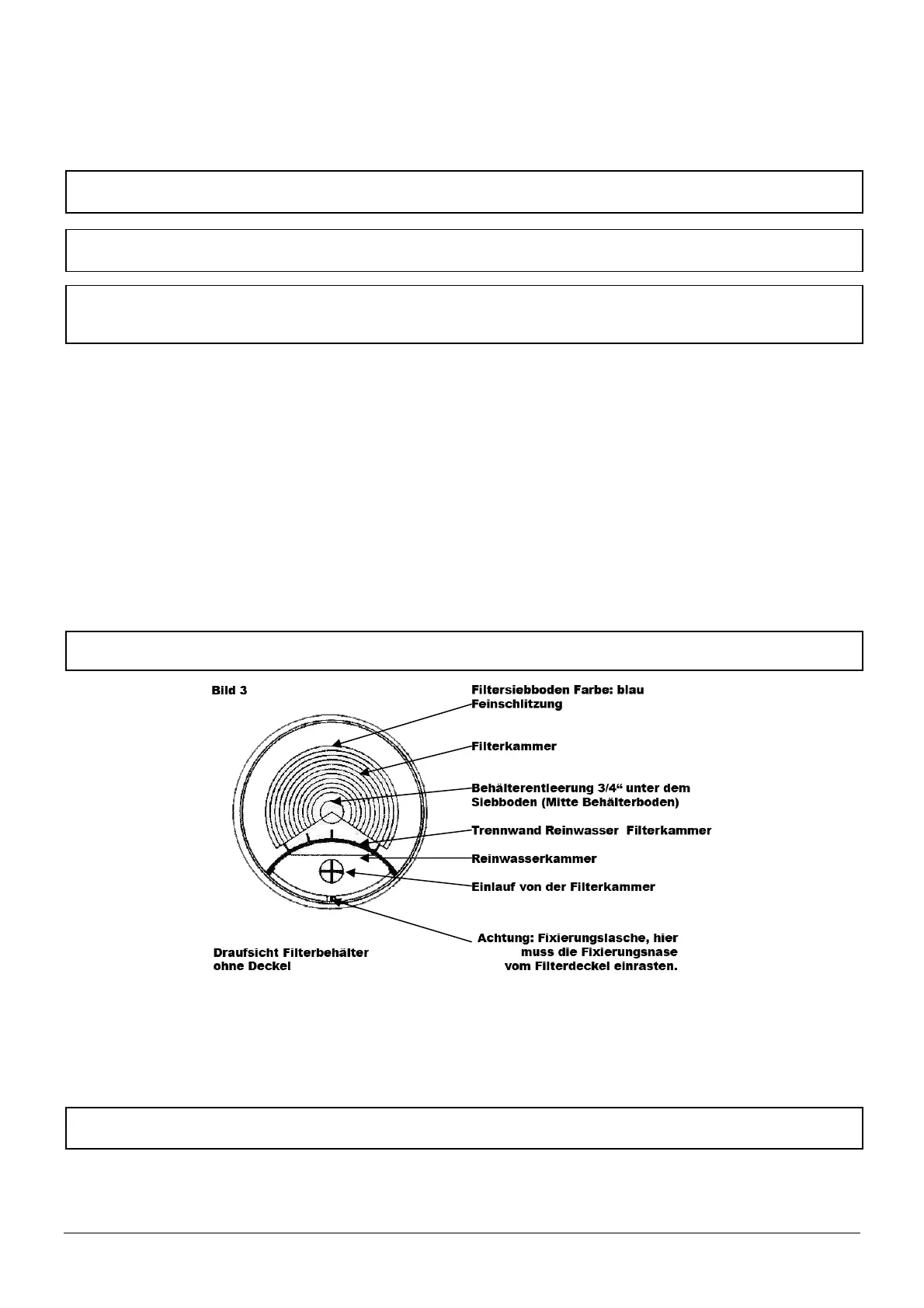

Danach ist die richtige Lage des Siebbodens und der richtige Sitz der Trennwand zur Reinwasserkammer zu überprüfen. Bitte beachten Sie
dabei, dass sich die Führungsschiene auf dem Siebbodenrost in den seitlichen Führungsschienen an der Behälterwand fortsetzt. In diesen
Führungsschienen muss die Trennwand mit den seitlichen Fixierungshaken am oberen Rand eingeschoben sein, damit die Oberkante mit dem
oberen Behälterrand bündig abschließt. >>> Abbildung 3, 4, 5
Danach das Filtermaterial einfüllen.
Das Filtermaterial besteht aus doppelt gebranntem Quarzsand, der separat bestellt werden muss. Der Quarzsand muss mit einer Korngröße
von 0,40 mm bis 0,80 mm oder 0.71mm bis 1,25 mm der DIN, EN 12904 entsprechen.
Behälter wieder sorgfältig verschließen. Die Auflagefläche des Dichtrings (O-Ring) sowie den O-Ring selbst von Sandkörnern und Schmutz
befreien und leicht mit Vaseline einfetten. Auf korrekten Sitz der Dichtung achten.
Den Filterdeckel am hinteren Behälterrand so aufsetzen, dass der Pumpenanschluss (Schlauchnippel ø 38mm, GRAU im 6 -Wege-Zentralventil
von Pumpe / from Pump) nach vorne zeigt. Die Fixierungsnase am Deckel (zwischen den beiden Öffnungen) in die mittlere Fixierungslasche in
der Reinwasserkammer drücken, dabei auf gleichmäßig schließende Deckelauflagen achten.
HINWEIS: Für die Folgen unsachgemäßer Installation, Inbetriebnahme und nicht vorschriftsmäßiger Elektroinstallation übernehmen
wir keine Haftung.
VORSICHT: Vor Abnahme der Pumpenmotorhaube oder des Deckels zum Klemmkasten am Pumpenmotor unbedingt zuerst
Netzstecker herausziehen bzw. die Anlage stromlos machen.
ACHTUNG: Als flexible Netzleitung darf nur HO5RN-F (innen) bzw. HO7RN-F (aussen), Mindestquereschnitt 1,5 mm
2
oder
gleichwertig verwendet werden. Zum dauernden Anschluss an fest verlegte Leitungen dürfen nur
Kunststoffmantelleitungen NYM oder gleichwertige oder leitfähige Umhüllung verlegt werden.
ACHTUNG: Zum Schutz gegen Beschädigung des Behälters und des Siebbodens ist vor dem Einbringen des Filtersandes der
Behälter mit ca. 20
30 cm Wasser zu füllen.
HINWEIS: Es ist darauf zu achten, dass nicht zuviel Sand eingefüllt wird und kein Sand in die Reinwasserkammer gelangt, da dies
zu Ablagerungen im Becken führen kann.
