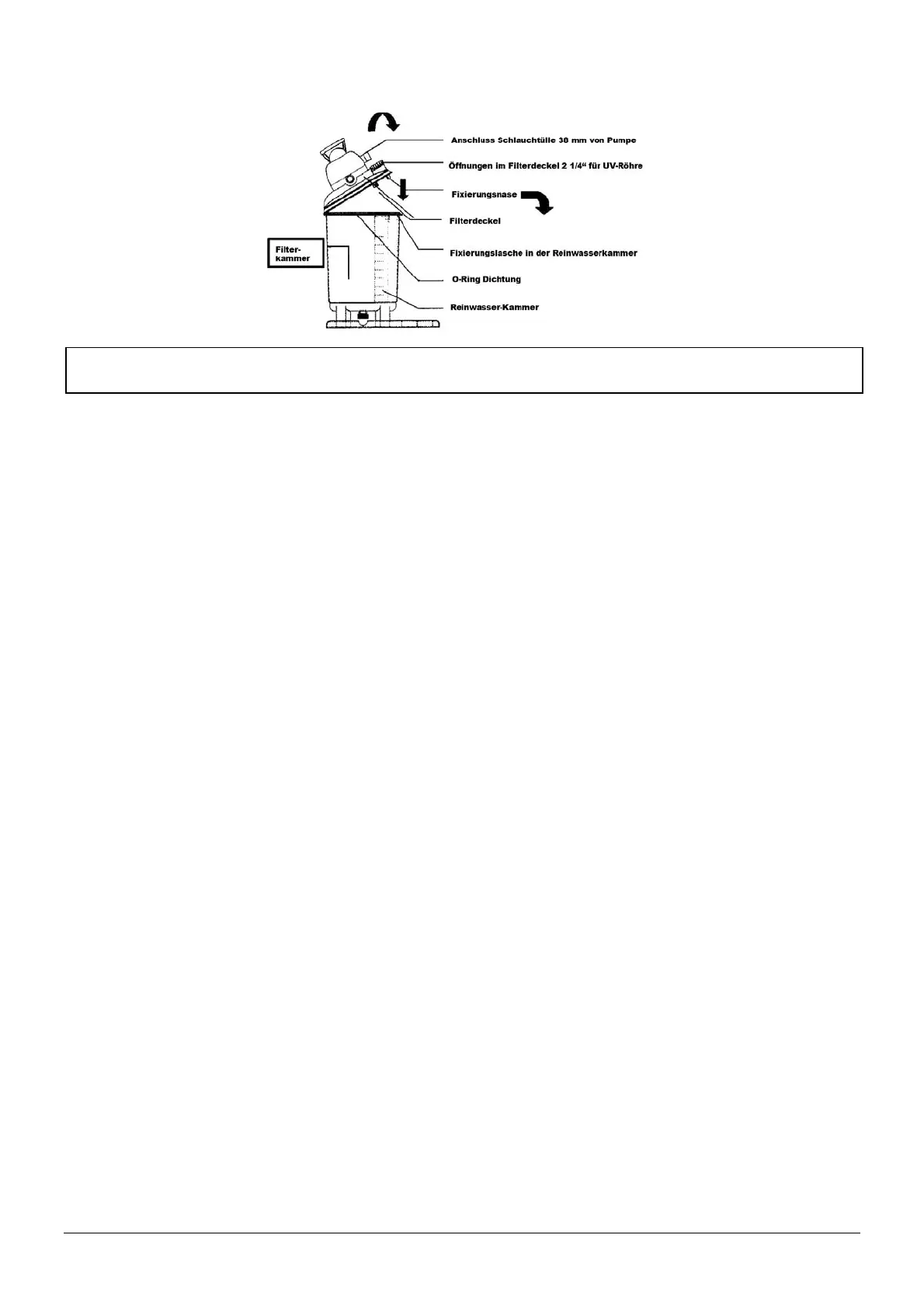

Spannring über den Behälter und Deckelwulst schieben und spannen.
4.3 Anschließen der Filteranlage
Zunächst die Schlauchnippel der drei Behälteranschlüsse im Deckel des Behälters leicht mit Vaseline einfetten, damit sich die
Druckschlauchleitung leichter aufschieben lassen. Anschließend die Schlauchtülle aus dem Beipack der Filterpumpe und dem mitgelieferten
Überwurfring 2“ auf der Druckseite der Filterpumpe aufschrauben. Vorher überprüfen, ob der O-Ring im O-Ringsitz der Schlauchtülle eingelegt
ist. Zum besseren Aufschieben des Spiral-Druckschlauches die Schlauchtüllen mit Vaseline leicht einfetten. Danach den mitgelieferten Spiral-
Druckschlauch mit den beiden mitgelieferten Schlauchschellen auf die Schlauchtüllen am 6-Wege-Zentralventil und der Filterpumpe schieben.
Danach die beiden Schlauchschnellen fest anziehen und den Schlauch auf festen Sitz prüfen. >>> Abbildung 6, 7
Anschließend ist die Verbindung mit dem Pool herzustellen
(flexibler Anschluss)
Dazu wird eine Verbindung zwischen der Saugseite der Filterpumpe mit dem Becken (Skimmer) mittels flexiblem Schlauch vorgenommen. Die
Reinwasserrückführung erfolgt mittels flexiblem Schlauch vom Deckel des Filterbehälters, Anschluss rechts (zum Becken/ „to pool“) zu dem
Beckeneinlauf. Ein dritter Schlauch wird vom Deckel der Filteranlage (zum Kanal / „to drain“) flexibel zu einem Bodenablauf oder einem offenen
Kanalanschluss DN 100 geführt.
Alle drei Schläuche werden dann über die entsprechende Schlauchtülle der Anschlüsse im Filterdeckel geschoben und mit einer
Schlauchschelle (ist nicht im Lieferumfang enthalten) fixiert. Am Becken selbst ist es zur einfacheren Handhabung (Bedienung) der Anlage
sinnvoll, zwischen Skimmer, Beckeneinlauf und den jeweiligen Schlauchtüllen einen Kugelhahn zu setzen.
Anschlussmöglichkeit Filteranlage Richtung Becken (druckseitig) >>> Abbildung 8
Spiralschlauch Ø 32/38 mm oder mittels Spezialadapter passend für Intex-Pools. >>> Abbildung 9 (im Lieferumfang nur bei Typ 75)
Anschlussmöglichkeit Filterpumpe vom Pool (saugseitig) >>> Abbildung 10
Spiralschlauch Ø 32/38 mm oder mittels Spezialadapter passend für Intex-Pools. >>> Abbildung 11 (im Lieferumfang nur bei Typ 75)
4.4 Installationsbeispiel
VORSICHT: Das Schließen des Spannrings muss vorsichtig erfolgen, da beim Einrasten des Spannschlosses Verletzungsgefahr
besteht.
