Assemblaggio della doccia solare

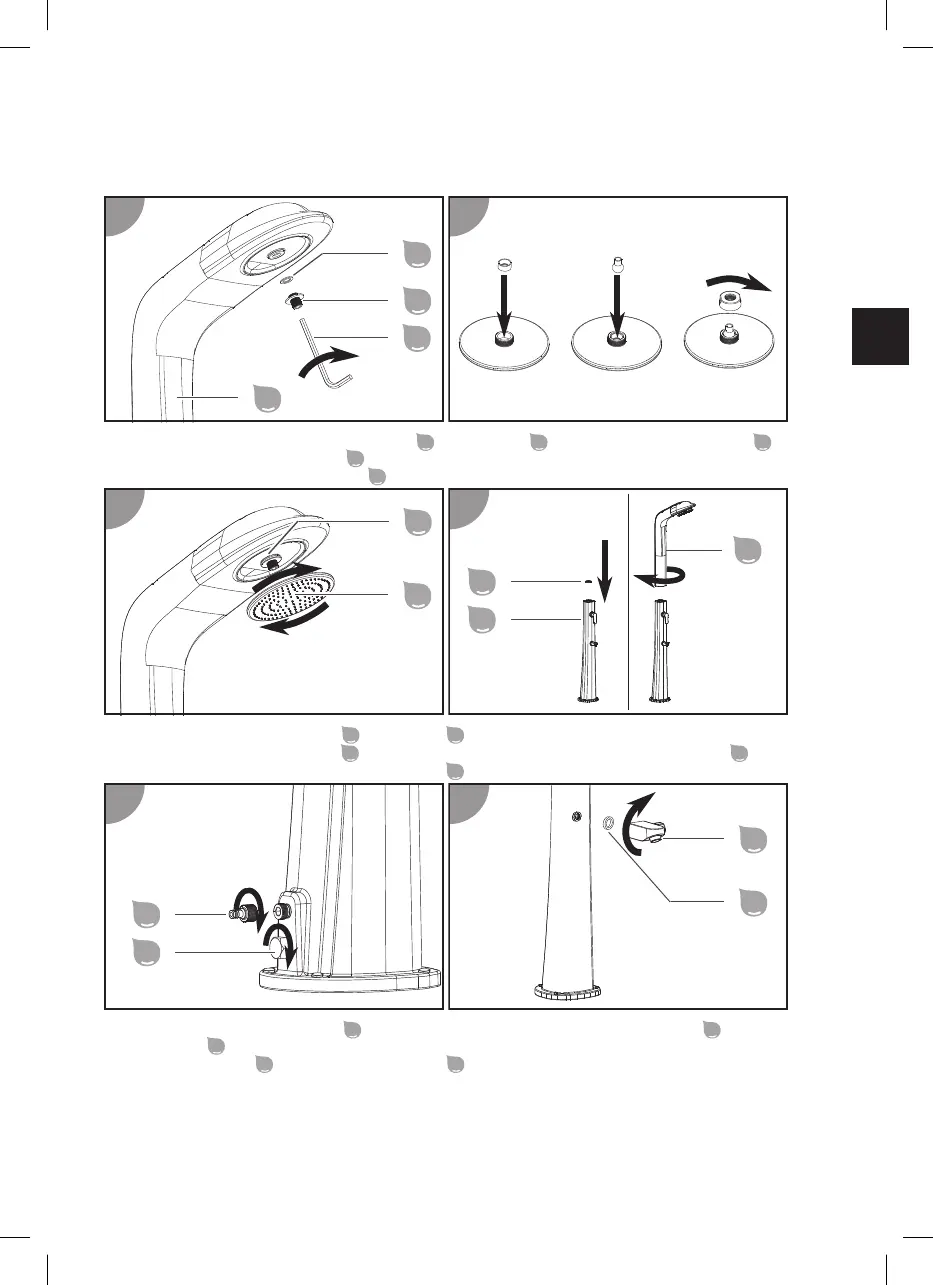

Per assemblare la doccia solare procedere come segue:
2
1
3
2
12
3
1. Inserire l’o-ring per la testa della doccia
1
nel raccordo
2
e fissare questo al serbatoio
3
per
mezzo della chiave a brugola
12
.
2. Assemblare la testa della doccia
11
.
4
2
11
1
11
5
6
3
4
3. Avvitare la testa della doccia
11
al raccordo
2
.
4. Inserire l’o-ring del serbatoio
4
nel raccordo a vite della parte inferiore del serbatoio
6
.
5. Posizionare la parte superiore del serbatoio
3
e avvitarla alla parte inferiore.
6
8
7
7
6
9
10
6. Avvitare l’adattatore per tubo
8
alla connessione tubo del tappo di svuotamento
7
dl
serbatoio
6
.
7. Montare l’O-ring
10
sull’uscita acqua fredda
9
e avvitare questa al serbatoio.
La doccia solare è assemblata.
