Zündstellung
Gas senkrecht einfül-
len
Rändelmutter lösen
Anzünden
Vorsätze in Spitzen-
halterung
Ausstellen Abkühlen lassen,
Schutzkappe auf-
schieben
Luftstellring nach
links
Gasmenge (max–min)
regeln
Anzünden
2
Bedienungsanleitung
Wichtige Mitteilung
D

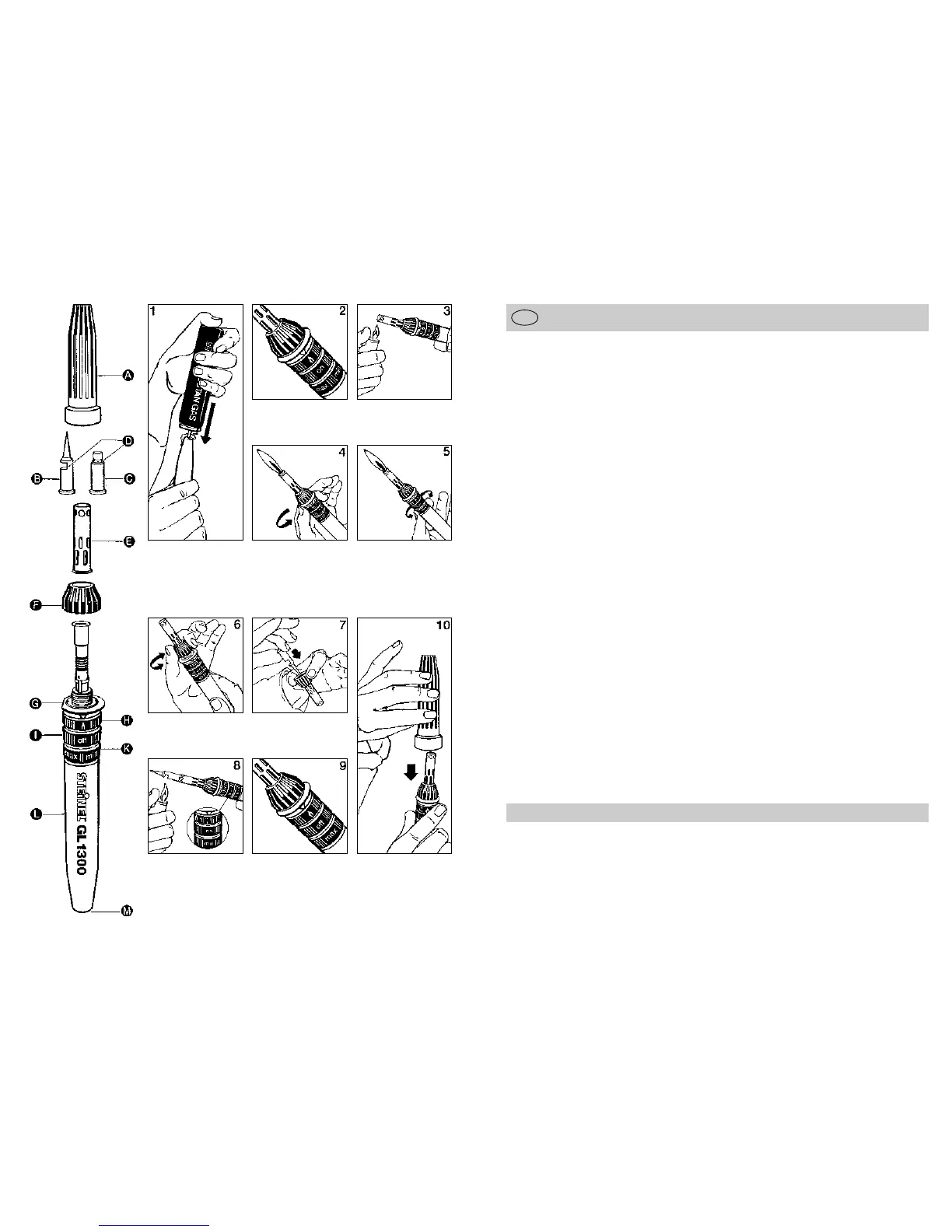

Teilebezeichnung
A = Schutzkappe
B = Lötspitze
C = Heißluftdüse
D = Zündlöcher
E = Spitzenhalterung
F = Rändelmutter
G = Ablagefläche
H = Luft-Stellring
I = Ein-/Aus-Stellring
K = Gas-Stellring
L = Gastank
M = Nachfüllventil
Aufgrund gesetzlicher
Transportbestimmungen
muss dieses Gerät ohne
Gasfüllung und ohne Feuer-
zeug ausgeliefert werden.
Deshalb vor Inbetrieb-
nahme:
y Mittleren Ring auf „OFF“
drehen
y Gerät mit Gas füllen.
y Ca. 30 Minuten warten.
y Inbetriebnahme gemäß
Bedienungsanleitung.
y Aus Sicherheitsgründen
(z. B. Brand- und Verlet-
zungsgefahr) dürfen Re-
paraturen und Austausch
von Teilen außer Lötspitze
und HL-Düsen nur im
Herstellerwerk vorgenom-
men werden. Jede Repa-
ratur erfordert umfangrei-
che Funktions- und Dich-
tigkeitsprüfungen, die nur
vom Hersteller durchge-
führt werden können.
Der STEINEL-Gaslöter
GL 1300 ist universell und
stromunabhängig jederzeit
einsetzbar.
Beachten Sie bei der Inbe-
triebnahme nachfolgende
Punkte:
y Gastank füllen (s. Bild 1)
– Gaslöter senkrecht halten
und das speziell gerei-
nigte Butangas am Ventil
(M) einfüllen. Die Gasfla-
sche dabei fest aufdrü-
cken. Wenn der Tank (L)
gefüllt ist, strömt Gas am
Ventil vorbei.
y Zünden (s. Bild 2/3/4)
– Luft-Stellring (H) auf
„Zünden“ (Flammensym-
bol) drehen.
– Gas-Stellring (K) zwi-
schen „min–max“ drehen.
– Ein-/Aus-Stellring (I) auf
„ON“ (Ein) drehen, jetzt
strömt Gas aus!
– Mit einer offenen Flamme
(z. B. Feuerzeug) an der
Spitze das Gas anzünden.
Wichtig: Nach dem Zün-
den sofort den Luft-Stell-
ring nach links bis zum
Anschlag drehen und so
die Luftzufuhr öffnen.
y Arbeitstemperatur wäh-
len (siehe Bild 5)
– Durch Drehen des Luft-
Stellrings (H) erhalten Sie
beim Betrieb ohne Vor-
sätze eine weiche oder
harte Flamme. Höchst
leistung durch Drehen
nach links.
– Durch Drehen des Gas-
Stellrings (K) zwischen
„min–max“ regeln Sie die
Energiemenge.
– Der Gaslöter hat nach ca.
30 Sekunden Betriebs-
temperatur.
y Anwendungsart wählen
(siehe Bild 6/7)
– D. h. Lötspitze (B) bzw.
Heißluftdüse (C) aufset-
zen oder den Gaslöter mit
offener Flamme betrei-
ben. Zum Aufsetzen der
Vorsätze (Lötspitze, Heiß-
luftdüse) die Rändelmut-
ter lösen, die Vorsätze in
die Spitzenhalterung (E)
einstecken, Rändelmutter
(F) wieder festschrauben.
y Betrieb mit Vorsätzen
(siehe Bild 6/7/8/9)
Die Betriebstemperatur
des Gastanks liegt bei ca.
+ 10 hC bis + 35 hC. Unter-
halb oder oberhalb dieser
Temperaturen kann es zu
Anzündproblemen kom-
men.
– Wenn Sie die Lötspitze
(B) oder Heißluftdüse (C)
aufgesetzt haben (siehe
Bild 6/7), den Gaslöter
wie folgt „Zünden“ (siehe
Bild 8).
– Gas-Stellring (K) auf
„min“ drehen.
– Luft-Stellring (H) nach
links bis zum Anschlag
drehen.
– Ein/Aus-Stellring (I) auf
„ON“ drehen.
– Gerät an den Zündlö-
chern (D) der Lötspitze
oder der Heißluftdüse an-
zünden. Nach kurzer Zeit
erlischt automatisch die
Flamme und das Gerät
arbeitet im Katalysatorbe-
trieb weiter. Der Katalysa-
tor glüht orange. Das Gas
verbrennt ohne Flamme
rückstandsfrei im einge-
bauten Katalysator. Die
Gaszufuhr kann mit dem
Gasstellring (K) je nach
Bedarf erhöht werden.
y Ausstellen
– Nach beendeter Arbeit
wird der Ein-/Aus-Stell-
ring einfach auf „OFF“
(Aus) und der Gas-
Stellring (K) auf „max“
gestellt. Vor dem Auf-
setzen der Schutzkappe
und dem Einpacken kurz
abkühlen lassen.
