STEINEL GL 1300 - Wichtige Hinweise

Technische Daten GL 1300
Sonderzubehör
Funktions-Garantie
Tankinhalt: ca. 25 ml
Temperaturen:
– Lötspitze: bis 4400 °C
– Heißluftdüse: bis 6600 °C
– Flamme: bis 1300 °C
Leistung: entspricht etwa einem 135-W-Lötkolben
Betriebsdauer: bis 180 min. je nach Temperatureinstellung
Gewicht: 150 g
Dieses STEINEL-Produkt ist
mit größter Sorgfalt herge-
stellt, funktions- und sicher-
heitsgeprüft nach geltenden
Vorschriften und anschlie-
ßend einer Stichprobenkon-
trolle unterzogen. STEINEL
übernimmt die Garantie für
einwandfreie Beschaffenheit
und Funktion.
Die Garantiefrist beträgt
36 Monate und beginnt mit
dem Tag des Verkaufs an
den Verbraucher. Wir besei-
tigen Mängel, die auf Mate-
rial- oder Fabrikationsfeh-
lern beruhen, die Garantie-
leistung erfolgt durch In-
standsetzung oder Aus-
tausch mangelhafter Teile
nach unserer Wahl.
Eine Garantieleistung ent-
fällt für Schäden an Ver-
schleißteilen, für Schäden
und Mängel, die durch un-
sachgemäße Behandlung
oder Wartung auftreten so-
wie für Bruch bei Sturz.
Weitergehende Folgeschä-
den an fremden Gegenstän-
den sind ausgeschlossen.
Die Garantie wird nur ge-
währt, wenn das unzerlegte
Gerät mit Kassenbon oder
Rechnung (Kaufdatum und
Händlerstempel), gut ver-
packt, an die zutreffende
Servicestation eingesandt
oder in den ersten 6 Mona-
ten dem Händler übergeben
wird.
Reparaturservice:
Nach Ablauf der Garantie-
zeit oder Mängeln ohne Ga-
rantieanspruch repariert un-
ser Werksservice. Bitte das
Produkt gut verpackt an die
nächste Servicestation sen-
den.
5

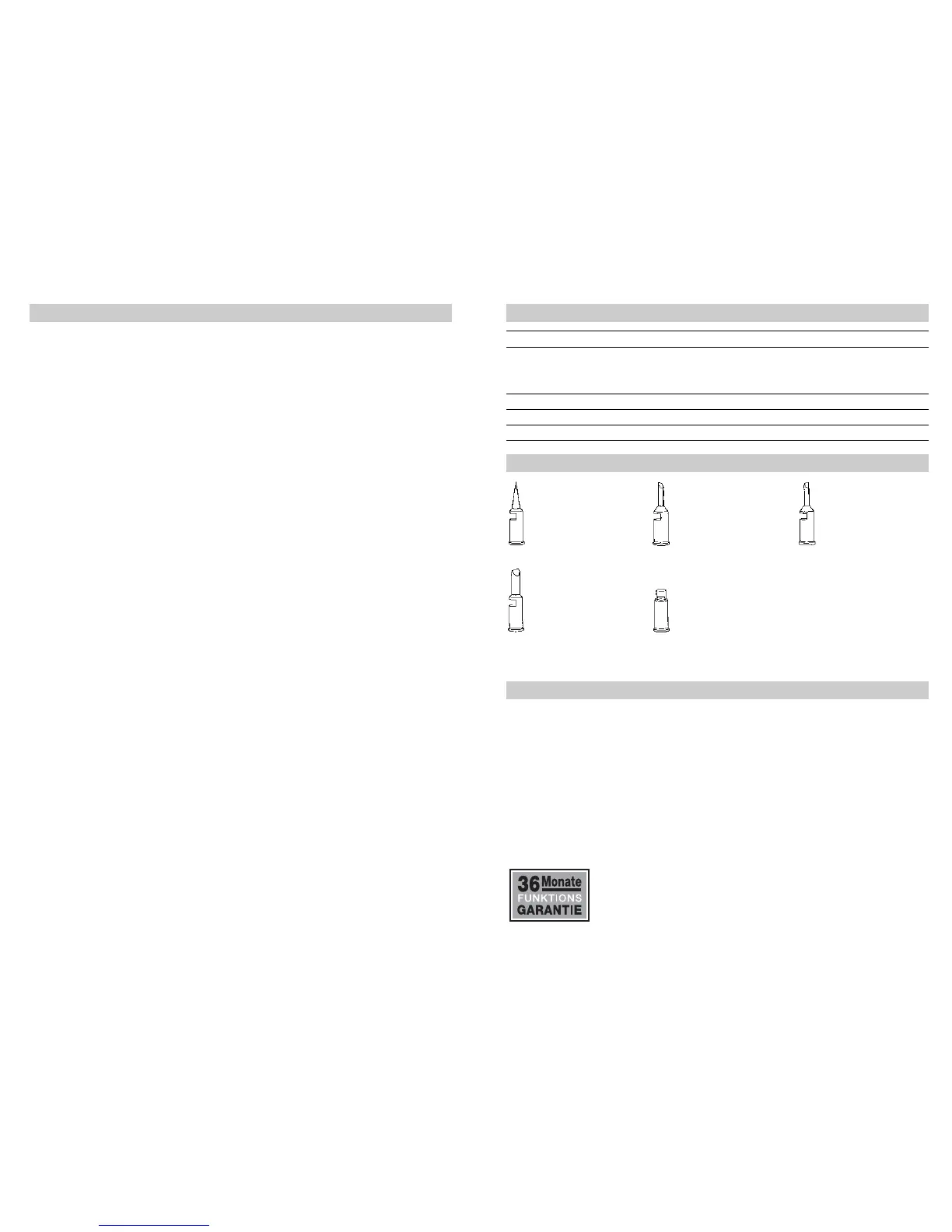

Lötspitze
– Spitzform –
Art.-Nr. 083663
Lötspitze 3,5 mm Ø
– Schrägform –
Art.-Nr. 083762
Lötspitze 3,5 mm Ø
– Meißelform –
Art.-Nr. 083861
Lötspitze 6 mm Ø
– Meißelform –
Art.-Nr. 083960
Heißluftdüse 5 mm Ø
Art.-Nr. 084066
Wichtige Hinweise
Mit dem STEINEL-Gaslöter
GL 1300 haben Sie ein Ge-
rät, das ein altes Verfahren
mit moderner Technik ver-
bindet. Damit Sie unzählige
Arbeitsstunden störungsfrei
durchführen können, be-
achten Sie bitte folgende
Punkte.
y Betriebshinweise
– Der GL 1300 gehört nicht
in Kinderhand.
– Gerät nicht ohne Aufsicht
brennen lassen.
– Der GL 1300 erreicht bei
offener Flamme Tempera-
turen bis ca. 1300 hC.
Schützen Sie sich vor
Verbrennungen.
– Wenn das Gerät im Tank
unterkühlt ist bzw. der
Tank nicht genügend
Druck hat (zu wenig Gas),
erreicht der GL 1300
keine befriedigende
Leistung.
– Bei Unterkühlung (keine
Zündung) den Gastank
mit der Hand vorwärmen.
Auf keinen Fall mit offener
Flamme oder im heißen
Wasser vorwärmen. Lage-
rung am besten bei
Raumtemperatur. Original
STEINEL-Butan-Gas hat
einen Gefrierpunkt von
–13 hC.
– Zum Nachtanken Gerät
ausstellen, ca. eine Mi-
nute warten, mit der
Spitze nach unten halten
und Nachfüllflasche ins
Ventil drücken, bis Gas
austritt.
– Bitte überzeugen Sie sich
nach der Neubetankung
des Gerätes vor dem Zün-
den, dass das Nachfüll-
ventil absolut dicht ist und
kein Gas austritt.
– Wenn die Flamme zu we-
nig Druck hat, Gerät evtl.
nachtanken.
– Die Lötspitze muss vor
der ersten Lötung ver-
zinnt, d.h. an der Spitze
eine feine Zinnschicht
(Lötzinn) im heißen Zu-
stand aufgebracht wer-
den.
– Nach beendeter Arbeit
den Gaslöter ausstellen
(Sie hören dann kein Gas
strömen) und vor dem
Wegpacken abkühlen.
– Wenn beim ersten Zün-
den der offenen Flamme
eine stoßweise Verbren-
nung entsteht, Flamme
klein stellen und so den
Düsenkopf ca. 30 Sekun-
den vorwärmen.
y Wartungshinweise
– Gaslöter nicht zerlegen
oder Ventil beschädigen.
–
Verwenden Sie zum Fül-
len des Gaslöters nur ge-
reinigtes Butangas (Pro-
pan/Butangemisch) bzw.
original STEINEL-Butan-
gas. Andernfalls kann es
zu Verstopfungen der
Gasaustrittsdüse bzw.
zur Funktionsunfähigkeit
des Gerätes kommen.
– Sollte bei gefülltem Gerät
kein Gas austreten, ist es
möglich, dass die Gas-
austrittsdüse durch Ver-
wendung eines für dieses
Gerät ungeeigneten
Gasgemisches verstopft
worden ist. In diesem Fall
ist der Gaslöter über das
Nachfüllventil (M) zu ent-
leeren (Lötspitze oder
Heißluftdüse vom Gerät
entfernen, Gerät auf OFF
stellen und mit einem spit-
zen Gegenstand das
Nachfüllventil (M) ein-
drücken). Anschließend
das Gerät mit gereinigtem
Gas wieder auffüllen. Da-
bei bitte unbedingt beach-
ten: Die Gasentleerung
nur im Freien und nicht in
der Nähe von offenen
Flammen durchführen.
– Die Lötspitze und Heiß-
luftdüsen haben einen
eingebauten Katalysator
(platinbeschichtetes
Drahtgeflecht) und sind
daher vor Stößen oder
Stürzen zu schützen!
– Gaslöter und Nachfüllfla-
schen vor Temperaturen
über 50 hC schützen, z.B.
nicht auf der Ablage im
Auto aufbewahren!
y Anwendungshinweise
– Die Lötspitzen sind Dau-
erlötspitzen, d. h. der Kup-
ferkern ist galvanisch ver-
edelt. Nicht mit scharfen
Materialien (Bürste,
Stahlwolle etc.) reinigen.
Lötspitzen am Löt-
schwamm abstreifen bzw.
im heißen Zustand in Sal-
miakstein eintauchen.
– Beim Einsatz mit der Löt-
spitze tritt heiße Luft
durch die Luftlöcher aus.
Lötspitze evtl. drehen, da-
mit keine Verbrennungen
am Untergrund entstehen.
– Immer für Frischluft beim
Arbeiten mit dem Gaslöter
bzw. mit dem Lötmittel
sorgen.
– Wichtig für Servicetech-
niker und Elektroniker:
Der Gaslöter GL 1300 ist
dort besonders einsetz-
bar, wo potentialfreies Lö-
ten erforderlich ist (Ser-
vice/Montage/Reparatur).
Im Prinzip sollten aber alle
Lötungen im spannungs-
freien Zustand ausgeführt
werden, da der Gaslöter
über keine gesonderte
Isolation (elektrisch) ver-
fügt.
– Niemals Lötungen an Tei-
len vornehmen, die unter
Spannung stehen.
– Vorsätze und Spitzenhal-
terung verfärben sich bei
Betrieb (evtl. auch schon
bei der Feinjustierung im
Werk).
