Varmluftspistolen är försedd med ett 2-stegs
överhettningsskydd:
1. En termosensor stänger av värmen vid olämplig använd-
ning, fläkten fortsätter dock att gå. En varningstriangel
visas i displayen. En kort stund efter att utblåsningsröret
är fritt kommer värmen att startas automatiskt.
Varningstriangel som visas i displayen slocknar. Termo-
säkringen kan även lösas ut efter att verktyget har stäng-
ts av, om man då startar verktyget kommer det dröja
längre än normalt innan varmluftspistolen uppnår önskad
arbetstemperatur*.
2. En termosäkring stänger av hetluftpistolen vid
överbelastning.
* Endast för HL 2020 E
För er säkerhet
Beskrivning av produkten -
Användning
Vänligen notera att avståndet till materialet som ska bearbe-
tas beror på typ av material och hur det ska bearbetas. Gör
därför alltid ett test så att rätt luftmängd och temperatur an-
vänds. Med hjälp av utbytbara munstycken (se sidan för till-
behör) kan man antingen få punktformad eller bred upp-
värmning. Var försiktig vid byte att varma munstycken! När
varmluftspistolen används stående var noggrann att den
placeras på ett stabilt och halksäkert underlag.
HL 1620 S
Verktyget startas och stängs av med stegbrytaren (6) som
är placerad på baksidan av handtaget. Luftmängden och
temperaturen kan ställas in i två lägen. I läge 1 är tempera-
turen 300°C vid en luftmängd på 240 l/min. I läge 2 är det
500°C och 450 l/min.
HL 1920 E
Verktyget startas och stängs av med stegbrytaren (6) som
är placerad på baksidan av handtaget. Luftmängden kan
ställas in i tre lägen, läge 1 är ett kalluftläge med 80°C.
Temperaturen kan ställas in i ett område 80°C - 600°C med
hjälp av vredet (7) för temperaturinställning. De på ratten
angivna siffrorna 1-9 ger en orientering om vilken temperatur
som är vald. >1< betyder 80°C och >9< ger den högsta
temperaturen 600°C.
Luftmängden varierar i tre steg 150/150-300/300-500 l/min.
Skyddsröret (3) sitter fast med en bajonettfattning och kan
därför tas bort.
HL 2020 E
Verktyget startas och stängs av med stegbrytaren (6) som
är placerad på baksidan av handtaget. Luftmängden kan
ställas in i tre lägen, läge 1 är ett kalluftläge med 80°C.
Temperaturen kan ställas in i ett område 50°C - 630°C
med hjälp av tryckknappen för inställning av temperatur (8).
Den önskade temperaturen kan i steg om 10°C höjas
genom att trycka på knappen “+” som är placerad bredvid
tryckknappen för temperatur inställning (8) eller sänkas
genom trycka på knappen “-”. Korta tryckningar på
knappen höjer respektive sänker den önskade temperaturen
10°C per tryckning. Genom att hålla inne knappen höjs
respektive sänks temperaturen fortlöpande i steg om 10°C
tills knappen släpps upp igen eller min. respektive max
temperaturen har uppnåtts. Den inställda bör-temperaturen
visas i 3 sekunder i displayen, sedan under sänkningen re-
sp. höjningen av temperaturen, visas den verkliga tempera-
turen på utblåsningsröret. Under den tiden blinkar tecknet
°C/°F. Så snart bör-temperaturen har uppnåtts, visas detta
tecken konstant i displayen. Läge 1 ger temperaturen 80°C.
Vid ändring från läge 2 eller 3 med högre temperatur till läge
1 måste en kortare tid passera innan luften åter når 80°C.
Under avkylningsperioden visar displayen den verkliga
temperaturen. Vid frånkoppling lagras det senast inställda
värdet. Skyddsröret (3) är fäst med bajonettfattning och kan
vid behov enkelt tas av.

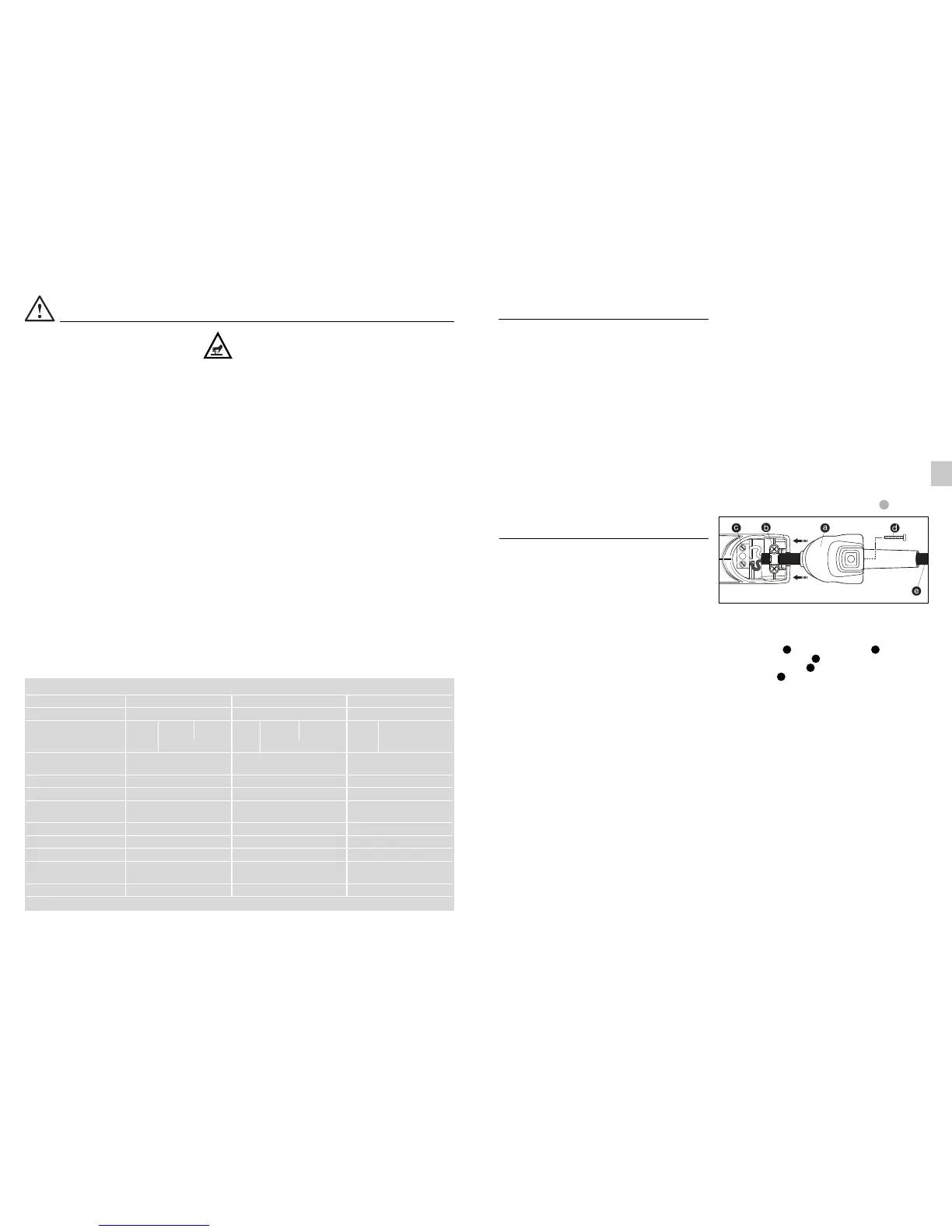

Byte av nätkabel (endast HL 2020 E)
Är nätkabeln skadad den bytas utan att man måste öppna
maskinhuset. OBS, nya kabeln måste uppfylla kraven för
varmluftspistoler.
1. OBS, koppla bort nätspänningen
2. Lossa skruven och ta bort täcklocket .
3. Lossa dragavlastningen .
4. Lossa kablar från plint .
5. Dra ut kabeln .
6. Montera dit nya kabeln, (omvänd ordning)
a
b
c
d
e
14
Tekniska data
HL 1620 S
HL 1920 E
HL 2020 E
220-230 V, 50/60 Hz
2200 W
12 3
150 150-300 300-500
80 80-630
steglöst i steg om 10°C,
ändring via tryckknapp
LCD-Display
ja
II
ja
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 Kg
220-230 V, 50/60 Hz
2000 W
12 3
150 150-300 300-500
80 80-600
steglöst i 9 steg, inställning
med vred
–
nej
II
–
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 Kg
220-230 V, 50/60 Hz
1600 W
12
240 450
300 500
–
–
nej
II
–
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,7 Kg
Spänning:
Effekt:
Läge:
Luftmängd:
Temperatur (°C):
Temperatur inställning:
Temperatur visning:
Eftervärme
Skyddsklass:
(behöver ej jordas)
Överhettningsskydd:
Termosäkring:
Ljudnivå:
Vibrationsnivå totalt:
Vikt:
Reservation mot tekniska förändringar
Säkerhetsanvisningar
Eftervärme
(endast HL 2020 E)
Tecknet för eftervärme ger en visuell
information om att man ska undvika
kontakt med utblåsningsröret. Även
när maskinen inte är ansluten till nät-
spänning (sladd urdragen) kommer
tecknet att lysa tills utblåsröret är
avkylt.
Efter 90 sekunders användning är
funktionen för kontroll av eftervärme
aktiv, tecknet börjar att blinka och
gör det ända tills temperaturen på
utblåsningsröret underskrider 60°C.
Används maskinen kortare än 90 se-
kunder så är funktionen för kontroll
av eftervärme inte aktiv. I så fall är
det användaren som måste vara
uppmärksam och försiktig med
varma delar på maskinen.
Förvara dessa säkerhetsanvis-
ningar på ett betryggande sätt.
