- 7 -
Die Geräte sind mit einem 2-stufigen Thermoschutz
ausgestattet:
1. Eine Thermoschutzabschaltung schaltet die Heizung
aus, wenn der Luftaustritt der Ausblasöffnung zu
stark behindert wird (Hitzestau). Das Gebläse läuft
jedoch weiter. Im Display werden Sie durch ein Warn-
dreieck auf die Abschaltung hingewiesen.
Ist die Ausblasöffnung wieder frei, schaltet die Heizung
nach kurzer Zeit selbsttätig wieder zu. Das Warndreieck
erlischt daraufhin im Display. Die Thermoschutzabschal-
tung kann auch nach Abschalten des
Gerätes ansprechen, so dass es nach erneutem Ein-
schalten länger als gewohnt dauert, bis die Temperatur
an der Ausblasöffnung erreicht wird. *
2. Die Thermosicherung schaltet das Gerät bei Überlastung
komplett ab.
* nur für HL 2020 E
Für Ihre Sicherheit
Gerätebeschreibung - Inbetriebnahme
Bitte beachten Sie: Der Abstand zum Bearbei tungs objekt
richtet sich nach Material und beabsichtigter Bearbei -
tungsart. Machen Sie immer erst einen Test be züg lich Luft -
menge und Tem peratur! Mit den als Zu behör erhältlichen
auf steck baren Düsen (siehe Zubehör seite im Umschlag)
läßt sich die Heiß luft punkt- oder flächengenau steuern.
Vorsicht beim Wechseln heißer Düsen! Wenn Sie das
Heiß luft gebläse als Stand gerät benutzen, achten Sie auf
sich eren, rutschfesten Stand und sauberen Untergrund.
HL 1620 S
Das Gerät wird mit dem Stufen schalter (6) an der Rückseite
des Handgriffs ein- und ausge scha ltet. Die Luftmenge und
die Temperatur lassen sich in 2 Stufen einstellen. Auf Stufe 1
werden 300 °C bei einer Luftmenge von 240 l/min erreicht,
auf Stufe 2 sind es 500 °C bei 450 l/min.
Dieses Gerät ist ausschließlich für den Hausgebrauch be-
stimmt.
HL 1920 E
Das Gerät wird mit dem Stufen schalter (6) an der Rückseite
des Handgriffs ein- und ausge scha ltet. Neben der dreistufi-
gen Dreh zahl/Luftmengenregu lierung (Stufe 1 ist eine Kalt-
luftstufe mit 80 °C) läßt sich die Temperatur in den Stufen 2
und 3 in einem Bereich von 80 °C – 600 °C über das Stell-
rad (7) stufenlos einstellen. Die auf dem Stellrad an ge zeigten
Zahlen von 1-9 dienen dabei zur Orientierung. »1« be deutet
80 °C, bei »9« wird die Höchst tempera tur von 600 °C er-
reicht. Die Luftmenge variiert in den drei Stufen von
150/150-300/300-500 l/min. Das Schutzrohr (3) läßt sich
über einen Bajonettver schluss abnehmen.
HL 2020 E
Das Gerät wird mit dem Stufen schalter (6) an der Rückseite
des Handgriffs ein- und ausge scha ltet. Neben der dreistufi-
gen Drehzahl/Luftmengenregulierung läßt sich die Tempera-
tur in den Stufen 2 und 3 in einem Be reich von 80 °C bis
630 °C über den Schalter (8) stufen los einstellen. Die Ziel-
temperatur kann in Schritten von 10 °C durch Drücken
zur rechten Seite „+“ an der Tastwippe (8) erhöht oder
durch Drücken zur linken Seite „–“ an der Tastwippe (8)
gesenkt werden. Kurzzeitiges Drücken der Tastwippe
erhöht bzw. senkt die Ziel temperatur einmalig um 10 °C.
Längeres Drücken der Taste er höht bzw. senkt die Tem pe-
ratur fortlaufend in Schritten von 10 °C, bis die Tastwippe
losgelassen wird oder die minimale bzw. maximale Tempera-
tur eingestellt ist. Die eingestellte Soll-Temperatur ist für
3 Sekunden im Display sichtbar, dann wird während der
Senkung bzw. Erhöhung der Temperatur die tatsächliche
Temperatur am Ausblasrohr angezeigt. Für diesen Zeitraum
blinkt das °C/°F-Zeichen. Sobald die Soll-Temperatur er-
reicht ist, erscheint dieses Zeichen konstant im Display.
In der Gebläse stufe 1 beträgt die Tem pe-ratur 80 °C. Beim
Wechsel aus Gebläsestufe 2 oder 3 mit höheren Temperatu-
ren zu Ge bläse stufe 1 dauert es kurze Zeit, bis sich das
Gerät auf 80 °C abgekühlt hat. Während des Ab kühlens
wird in der LCD-Anzeige (9) die tatsächliche Temperatur
am Düsenausgang angezeigt. Nach dem Ausschalten des
Ge rätes bleibt der zuletzt eingestellte Wert erhalten. Das
Schutzrohr (3) läßt sich über einen Bajonettver schluss
abnehmen.

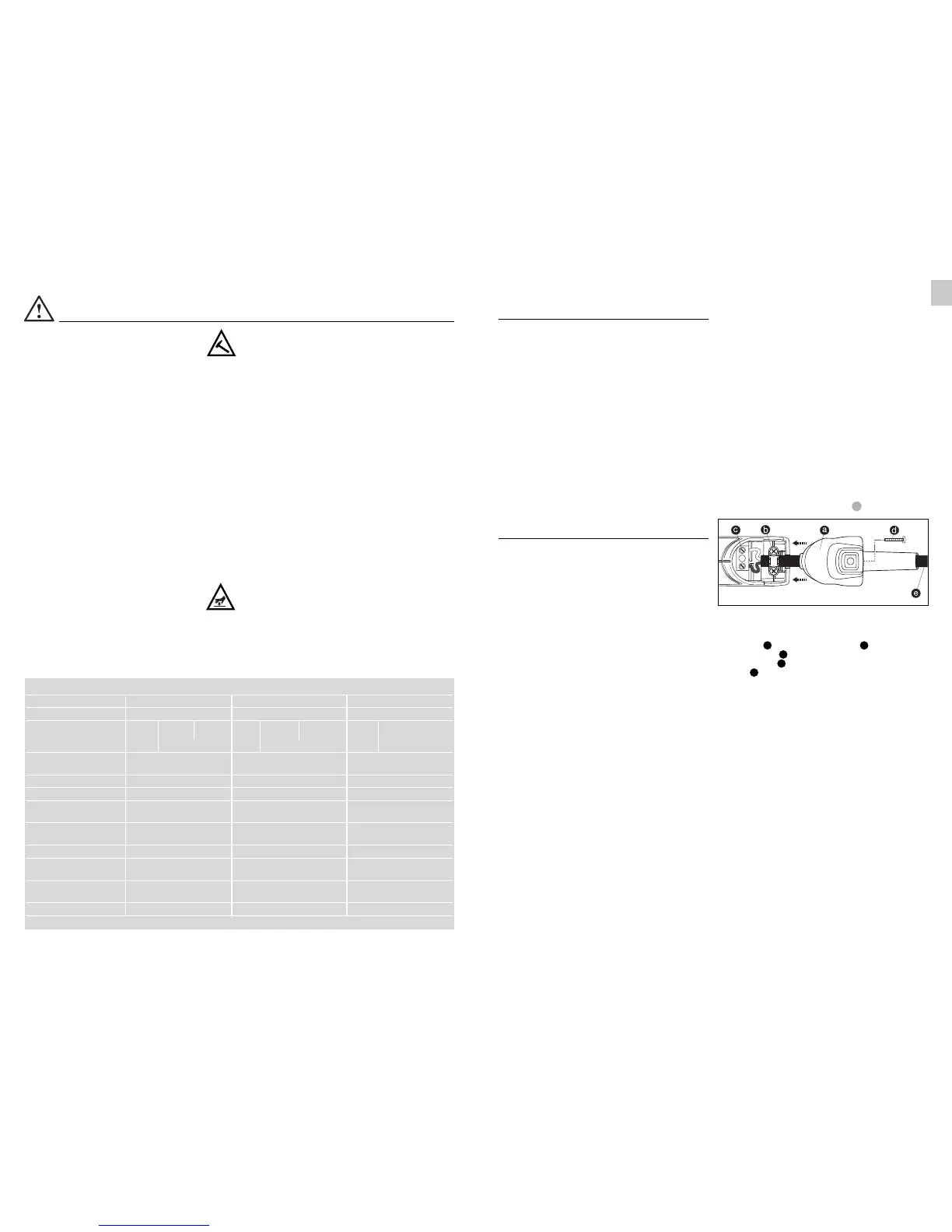

Kabelwechsel (nur HL 2020 E)
Ist das Netzkabel beschädigt, so kann es ohne Öffnen des
Gehäuses problemlos ausgetauscht werden:
1. Wichtig! Das Gerät vom Netz trennen.
2. Schraube lösen und Abdeckkappe abziehen.
3. Zugentlastung lösen.
4. Netzklemmen lösen.
5. Kabel herausziehen.
6. Neues Kabel einlegen und in umgekehrter Reihenfolge
(1. Netzklemmen festschrauben etc.) wieder befestigen.
a
b
c
d
e
14
- 6 -
Technische Daten
HL 1620 S
HL 1920 E
HL 2020 E
Technische Änderungen vorbehalten
220-230 V, 50/60 Hz
1600 W
12
240 450
300 500
–
–
nein
II
–
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,7 Kg
220-230 V, 50/60 Hz
2000 W
12 3
150 150-300 300-500
80 80-600
stufenlos in 9
Schritten per Stellrad
–
nein
II
–
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 Kg
220-230 V, 50/60 Hz
2200 W
12 3
150 150-300 300-500
80 80-630
stufenlos in 10 °C-Schritten
per Tasten
LCD-Display
ja
II
ja
ja
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 Kg
Netzanschluss
Leistung
Stufe
Luftmenge (l/min.)
Temperatur (°C)
Temperatur -
einstellung
Temperatur anzeige
Resthitzeanzeige
Schutzklasse
(ohne Schutzleiteranschluss)
Thermoschutz-
abschaltung
Thermosicherung
Emissionschall-
druckpegel
Schwingungs-
gesamtwert
Gewicht
Reparaturen nur vom
Elektrofachmann.
Dieses Elektrowerkzeug entspricht
den einschlägigen Sicherheitsbe-
stimmungen.
Reparaturen dürfen nur von einer
Elektrofachkraft ausgeführt werden,
andernfalls können Unfälle für den
Betreiber entstehen. Wenn die Netz-
anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefähr-
dungen zu vermeiden.
Resthitzeanzeige
(nur HL 2020 E)
Die Resthitzeanzeige dient als opti-
scher Warnhinweis um Verletzungen
bei direktem Hautkontakt mit dem
heißen Ausblasrohr zu vermeiden.
Die Resthitzeanzeige funktioniert
auch bei gezogenem Netzkabel!
Ab einem Betrieb von 90 Sekunden
ist die Anzeige funktionsfähig und
blinkt so lange, bis die Temperatur
am Ausblasrohr bei Raumtemperatur
auf unter 60 °C gesunken ist.
Ist das Gerät weniger als 90 Sekun-
den im Betrieb, so ist die Resthitze-
anzeige nicht aktiv. In jedem Fall
bleibt die Verantwortung beim
Anwender und es ist im Umgang
mit Heißluftgebläsen immer Vorsicht
nötig.
Bewahren Sie diese Sicherheits-
hinweise beim Gerät gut auf.
Sicherheitshinweise
