- 103 -
Urządzenia są seryjnie wyposażone w 2-stopniowy bez-
piecznik termiczny:
1. Układ wyłączania przez bezpiecznik termiczny powoduje
wyłączenie ogrzewania, gdy wylot powietrza otworu wy-
dmuchowego będzie zbyt mocno utrudniony (spiętrzenie
ciepła). Dmuchawa działa jednak dalej. Na wyświetlaczu
zostanie pokazany trójkąt ostrzegawczy, informujący
owyłączeniu.
Po zwolnieniu otworu wylotowego ogrzewanie włącza
się po krótkim czasie samoczynnie. Trójkąt ostrzegawczy
znika wówczas zwyświetlacza. Układ wyłączania przez
bezpiecznik termiczny może zadziałać także po wyłącze-
niu urządzenia, wzwiązku zczym po ponownym włą-
czeniu osiągnięcie temperatury przy otworze wylotowym
może wymagać dłuższego czasu. *
2. Bezpiecznik termiczny całkowicie wyłącza urządzenie
wrazie przegrzania.
* dot. tylko HL 2020 E
Dla własnego bezpieczeństwa
Opis urządzenia — uruchomienie
Uwaga: Odległość od obrabianych przedmiotów zależy
od materiału iprzewidywanego rodzaju obróbki. Zawsze
należy wykonać próbę pod kątem wydatku powietrza
itemperatury! Za pomocą dodatkowych nasadzanych
dysz (do nabycia jako osprzęt) można kierować gorące
powietrze dokładnie punktowo lub na powierzchnię (patrz
strona zosprzętem na okładce). Zachować ostrożność
przy wymianie gorących dysz! Wprzypadku używania
opalarki jako urządzenia stojącego należy zwrócić uwagę
na czyste podłoże istabilne ustawienie, uniemożliwiające
poślizg.
HL 1620 S
Urządzenie można włączyć i wyłączyć za pomocą przełącz-
nika stopniowego (6) umieszczonego na odwrocie rękojeści.
Wydatek powietrza i temperaturę można ustawiać dwustop-
niowo. Przełącznik ustawiony w położeniu 1 oznacza tempe-
raturę 300°C oraz wydatek powietrza 240 l/min, a położenie
2 oznacza temperaturę 500°C i wydatek powietrza
450 l/min.
To urządzenie jest przeznaczone wyłącznie do użytku
domowego.
HL 1920 E
Urządzenie można włączyć i wyłączyć za pomocą przełącz-
nika stopniowego (6) umieszczonego na odwrocie rękojeści.
Oprócz trzystopniowej regulacji obrotów/ wydatku powietrza
(1stopień generuje powietrze otemperaturze 80°C) za
pomocą pokrętła regulacyjnego (7) można płynnie ustawiać
temperaturę stopni 2 i 3 w zakresie od 80°C do 600°C.
Cyfry 1–9 na pokrętle regulacyjnym służą do lepszej orienta-
cji. „1” oznacza 80°C, aprzy ustawieniu „9” osiągana jest
maksymalna temperatura 600°C. Wydatek powietrza zmie-
nia się wtrzech zakresach: 150/150–300/300–500 l/min.
Tulejkę ochronną (3) można odpiąć za pomocą zamka
bagnetowego.
HL 2020 E
Urządzenie można włączyć i wyłączyć za pomocą przełącz-
nika stopniowego (6) umieszczonego na odwrocie rękojeści.
Oprócz trzystopniowej regulacji obrotów/ wydatku powietrza
za pomocą przełącznika (8) można płynnie ustawiać tempe-
raturę stopni 2 i 3 w zakresie od 80°C do 630°C. Tempera-
turę docelową można zdokładnością do 10°C zwiększać,
naciskając wprawo „+” przycisk wychylny(8) lub zmniej-
szać, naciskając wlewo „–” przycisk wychylny(8). Krótkie
naciśnięcie przycisku wychylnego zwiększa lub zmniejsza
temperaturę docelową jednorazowo o10°C. Naciśnięcie
iprzytrzymanie przycisku zwiększa lub zmniejsza temperatu-
rę stale co 10°C do czasu zwolnienia przycisku lub ustawie-
nia minimalnej lub maksymalnej temperatury. Ustawiona
temperatura zadana jest widoczna na wyświetlaczu przez
3 sekundy, a następnie, podczas zmniejszania lub zwiększa-
nia temperatury, wyświetlana jest rzeczywista temperatura
rurki wylotowej. W tym czasie miga symbol °C/°F. Po osią-
gnięciu temperatury zadanej ten symbol jest wyświetlany
stale. Przy ustawieniu opalarki na stopniu1 temperatura
wynosi 80°C. Wprzypadku przełączenia ze stopnia 2 lub 3
owyższych temperaturach na stopień1, należy chwilę od-
czekać, aż urządzenie ostygnie do 80°C. Podczas stygnię-
cia na wyświetlaczu ciekłokrystalicznym (9) wskazywana jest
rzeczywista temperatura na wylocie dyszy. Po wyłączeniu
urządzenia zostaje zachowana ostatnio ustawiona wartość.
Tulejkę ochronną(3) można odpiąć za pomocą zamka ba-
gnetowego.

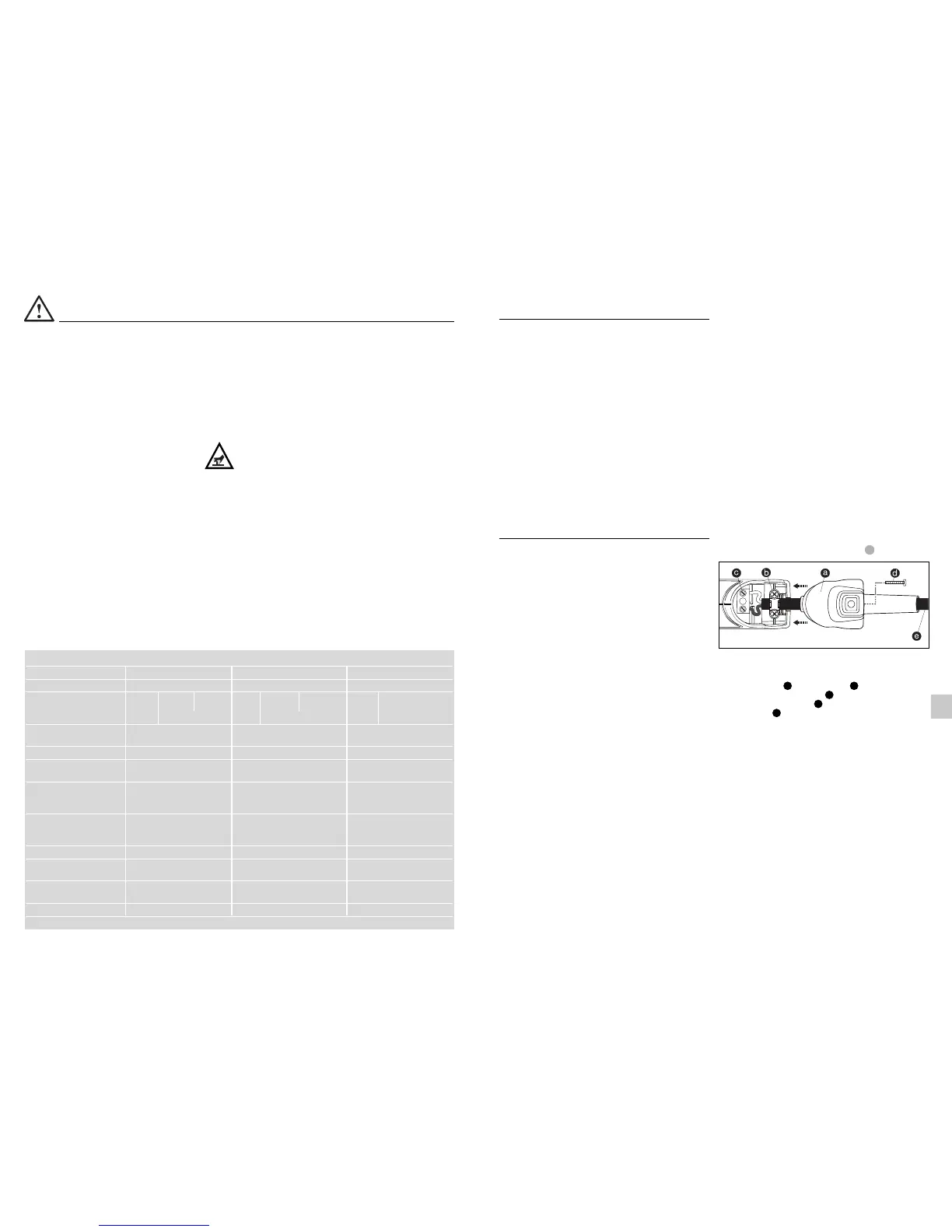

Wymiana kabla (tylko HL 2020 E)
Wprzypadku uszkodzenia kabla sieciowego można go bez
problemu wymienić bez potrzeby otwierania obudowy:
1. Ważne! Odłączyć urządzenie od sieci.
2. Odkręcić śrubę izdjąć pokrywę
.
3. Zwolnić odciążenie naciągu
.
4. Zwolnić zaciski sieciowe
.
5. Wyjąć kabel
.
6. Włożyć nowy kabel iprzymocować go wodwrotnej
kolejności (1. Dokręcić zaciski sieciowe itd.).
a
b
c
d
e
14
- 102 -
Dane techniczne
HL 1620 S
HL 1920 E
HL 2020 E
220–230 V, 50/60 Hz
2200 W
12 3
150 150–300 300–500
80 80–630
płynne z dokładnością do
10°C za pomocą przycisków
wyświetlacz ciekłokrystaliczny
tak
II
tak
tak
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 kg
220–230 V, 50/60 Hz
2000 W
12 3
150 150–300 300–500
80 80–600
płynne z dokładnością do 9
za pomocą pokrętła
–
nie
II
–
tak
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,8 kg
220–230 V, 50/60 Hz
1600 W
12
240 450
300 500
–
–
nie
II
–
tak
≤ 70dB (A)
≤ 2,5 m/s
2
/
K = 0,08 m/s
2
0,7 kg
Zmiany techniczne zastrzeżone.
Zasilanie sieciowe
Moc
Stopień
Wydatek powietrza (l/min)
Temperatura (°C)
Ustawianie temperatury
Wskaźnik temperatury
Wskaźnik ciepła
resztkowego
Klasa ochronności
(bez podłączenia przewodu
ochronnego)
Wyłączenie przez
zabezpieczenie przed
przegrzaniem
Bezpiecznik termiczny
Poziom emisji ciśnienia
akustycznego
Całkowita wartość drgań
Masa
Zasady bezpieczeństwa Zasady bezpieczeństwa
Wprzypadku uszkodzenia przewodu
zasilającego urządzenia należy go wy-
mienić uproducenta lub wserwisie
producenta, bądź też uosoby opo-
dobnych kwalifikacjach, aby uniknąć
zagrożenia.
Wskaźnik ciepła resztkowego
(tylko HL 2020 E)
Wskaźnik ciepła resztkowego pełni
funkcję optycznego ostrzeżenia przed
obrażeniami przy bezpośrednim kon-
takcie skóry z gorącą rurą wydmu-
chową. Wskaźnik ciepła resztkowego
działa także przy odłączonym kablu
sieciowym!
Wskaźnik działa przy pracy dłuższej
niż 90 sekund i miga tak długo, aż
temperatura rury wydmuchowej przy
temperaturze pomieszczenia spadnie
poniżej 60°C.
Gdy urządzenie pracuje krócej niż
90 sekund, wskaźnik ciepła resztko-
wego jest nieaktywny. W każdym
przypadku odpowiedzialność ponosi
użytkownik i wymagane jest zacho-
wanie ostrożności podczas stosowa-
nia dmuchawy gorącego powietrza.
Starannie przechowywać zasady
bezpieczeństwa wpobliżu urzą-
dzenia.
