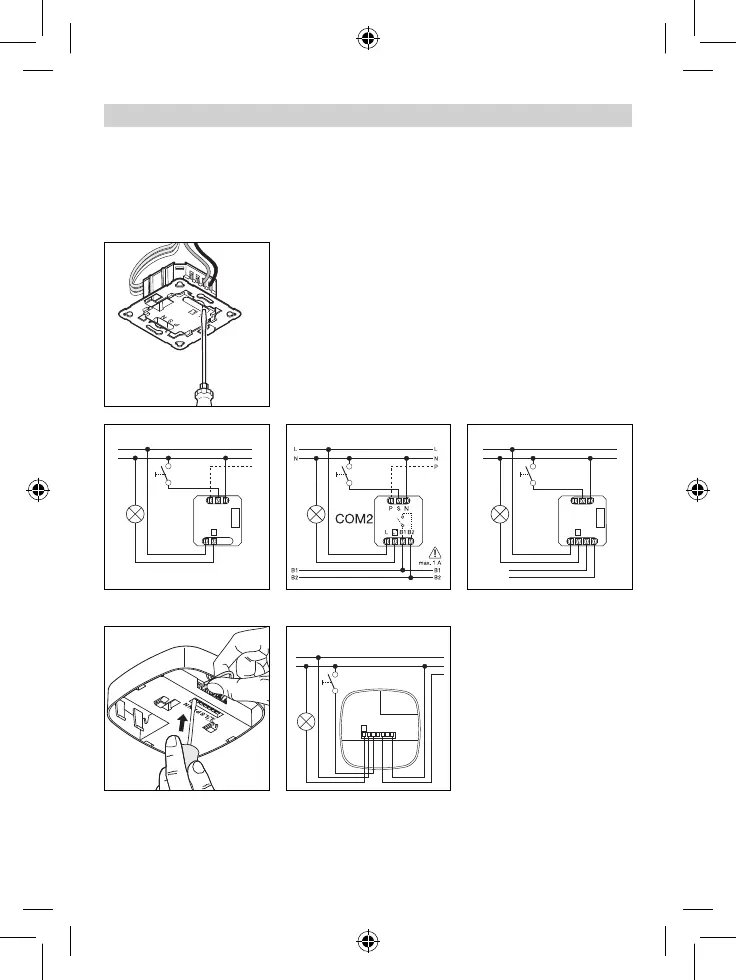

Elektromos bekötés/automatikus üzemmód
A bekötéshez alkalmazott vezeté-
kek kiválasztásánál alapvetően be
kell tartani a VDE 0100 szerinti be-
kötési előírásokat (ld. Biztonsági
tudnivalók, a 30. oldalon). A je
len-
lét-érzékelő bekötéséhez: a VDE
0100 520 6. fejezete szerint a veze-
tékezéshez az érzékelő és az elekt-
ronikus előtét között többeres
vezeték hsználható, amely úgy
a hálózati feszültség vezet
ékét
mint a vezérlőkábeleket tartalmaz-
za (pl. NYM 5 x 1,52). A hálózati
kábel átmérője max. 10 mm lehet.
A hálózati csatlakozó csatlakozó-
kapcsa maximálisan 2 x 2,5 mm
2
lehet. Az AP változat bekötésekor
egy kismegszakítót (16 A) elé kell
kötni.
PSN
LL'
L
N
P
L
N
COM1
PSN
LL'
L
N
L
N
1-10V
1-10V
+
–
max. 100 mA
DIM
DIMCOM 1 COM 2
L
N
P
L
N
PSNLL' PN
COM 1 AP
