- 72 -

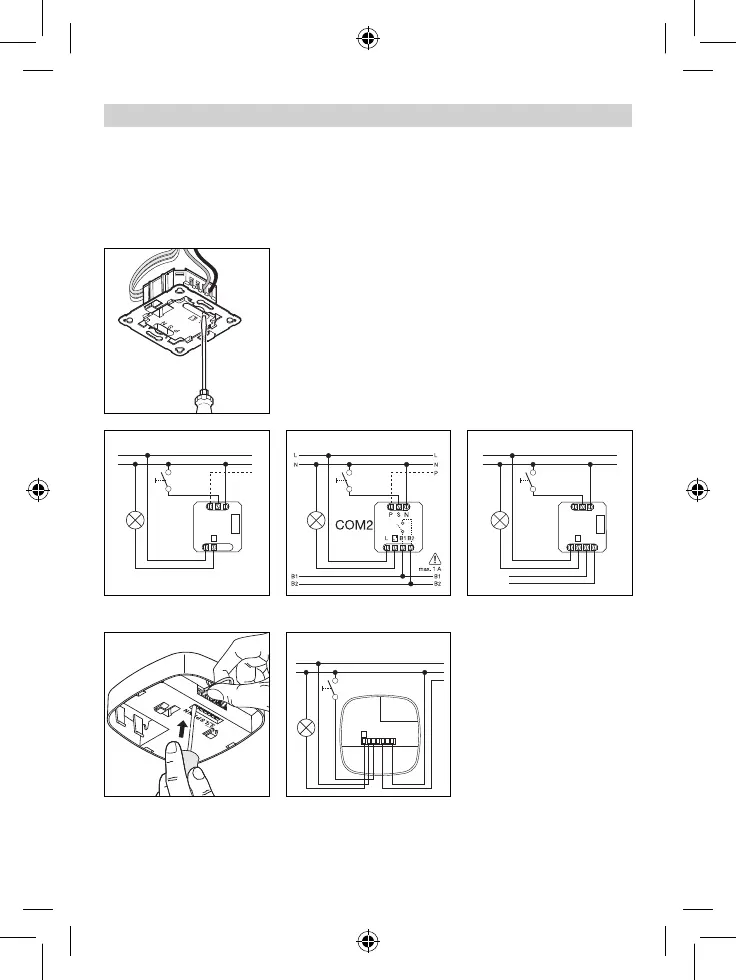

Instalaţia electrică / Regimul automat
Alegeţi cablurile potrivit norme-
lor de instalare VDE 0100 (vezi
instrucţiunile de siguranţă de
la pagina 70). La cablarea senzo-
rilor de prezenţă sunt valabile
următoarele:
conform VDE 0100
520, capitolul 6 doar cablul de
legătură dintre senzor și stabili-
zator poate cuprinde mai multe
fire, respectiv de tensiune și de
comandă (de ex. NYM 5 x 1,52).
Cablul de tensi
une poate avea
un diametru de maxim 10 mm.
Priza pentru fișa de conectare la
reţeaua electrică este gândită
pentru maxim 2 x 2,5 mm
2
.
La instalarea variantei AP, înain-
tea acesteia, pe circuit trebuie
montat un întrerupător de pro-
tecţie (16 A).
PSN
LL'
L
N
P
L
N
COM1
PSN
LL'
L
N
L
N
1-10V
1-10V
+
–
max. 100 mA
DIM
DIMCOM 1 COM 2
L
N
P
L
N
PSNLL' PN
COM 1 AP
