STEINEL IR Quattro COM 1 Manual

- 42 -

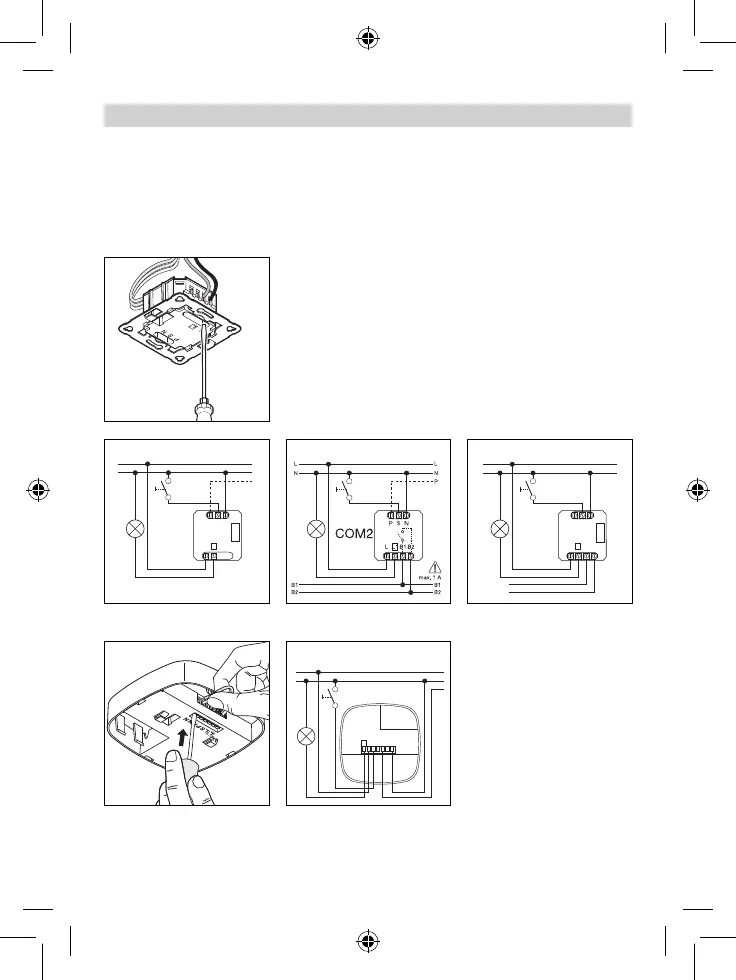

Elektrická instalace/automatický provoz
Při výběru propojovacích vodičů
musí být ze zásady dodržová-
ny instalační předpisy podle
VDE0100 (viz bezpečnostní po-
kyny na straně 40). Pro zapojení
prezenčního hlásiče platí: Podle
VDE0100 520 odst. 6 smí být
kpropojení senzoru a elektronic-
kého předřadného zařízení po-
užito vícenásobné vedení, které
zahrnuje jak vedení síťového na-
pětí tak i řídicí vedení (n
apř. NYM
5 x 1,52). Vedení síťového napětí
může mít průměr max. 10 mm.
Oblast síťové připojovací svorky
je dimenzována maximálně pro
2 x 2,5 mm
2
. Při instalaci varianty
AP (na omítku) je třeba předřadit
jistič vedení (16 A).
PSN
LL'
L
N
P
L
N
COM1
PSN
LL'
L
N
L
N
1-10V
1-10V
+
–
max. 100 mA
DIM
DIMCOM 1 COM 2
L
N
P
L
N
PSNLL' PN
COM 1 AP
