STEINEL L20S - Page 18

321
110062708 03/2018_M
1
2
L 20 S: 250 x 230 x 85 mm
L 22 S: 286 x 162 x 88 mm
2 m
180°
max. 10 m
220-240 V, 50/60 Hz
max. 60 W / E27
IP 44
2-2000 Lux
8 s - 35 min
- 20 °C / + 40 °C
1
2
Information
HU CZ SK PL RO SI HR EE LT LV RU
DE GB FR NL IT ES PT SE DK FI NO GR TR
L 20 S
L 22 S
L 22 S
L 20 S
STL-5594-15_BDAL_L20S_und_L22S_Faltblatt.indd 1 25.06.15 13:52
ROMÂNĂ
RO
Principiul de funcţionare
Orice mișcare face să se aprindă lumina. Pentru confortul și siguranţa dumneavoastră. Senzorul piroelectric, cu
infraroșu, detectează căldura invizibilă emanată de corpurile aflate în mișcare (oameni, animale etc.). Radiaţia ter-
mică astfel detectată este interpretată electronic și determină aprinderea luminii. Prin obstacole, cum ar fi zidurile
sau geamurile, nu se poate detecta radiaţia termică, din acest motiv nici lumina nu se va aprinde.
Instrucţiuni de siguranţă
n Pe toată durata montajului cablul electric de alimentare trebuie să fie scos de sub tensiune.
Opriţi așadar curentul și verificaţi cu un testor de tensiune, să nu mai existe curent pe cablu.
n Instalarea senzorului presupune și o intervenţie la reţeaua electrică. Montajul trebuie realizat prin
urmare de către un specialist conform normelor de instalare și a condiţiilor de racordare valabile în ţara
dumneavoastră. (DE-VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)
n Folosiţi doar piese de schimb originale.
n Nu demontaţi senzorul. Reparaţia trebuie efectuată într-un atelier specializat.

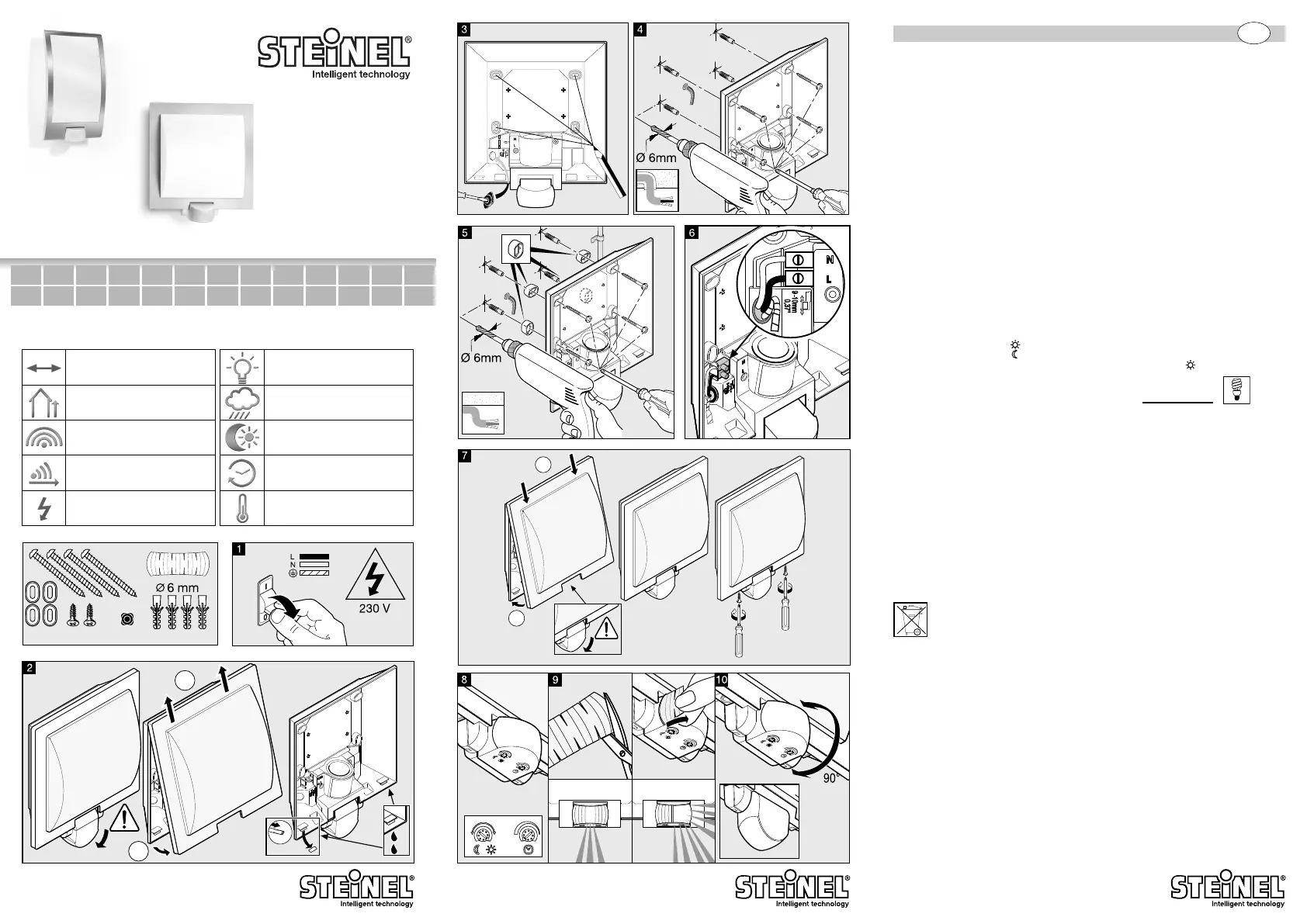

Instrucţiuni de instalare
W
1
– W
7
(ilustrat cu ajutorul produsului L 20 S, drept exemplu)
L = cablu de fază (de cele mai multe ori negru sau maro), N = cablu de nul (de cele mai multe ori albastru),
PE = eventual cablu de protecţie (verde/galben)
Atenţie: cablul de protecţie PE, dacă există, trebuie izolat cu bandă adezivă.
W
4
Montaj cu cablu de alimentare încastrat în perete
W
5
Montaj cu cablu de alimentare pozat pe perete, cu distanţiere
Atenţie: Pe cablul de alimentare se poate monta bineînţeles un întrerupător de pornire/oprire. Important:
O inversare a legăturilor poate duce la deteriorarea senzorului. Vă rugăm să aveţi în vedere că lampa
trebuie prevăzută cu un întrerupător de protecţie de 10 A.
Mod de funcţionare
W
8
Reglarea activării (valoarea setată din fabrică: regim de zi: 2000 lucși):
Nivelul de activare a senzorului poate fi reglat continuu între 2 și 2000 lucși.
Butonul de reglare poziţionat pe
= regim de zi cca. 2000 lucși.
Butonul de reglare poziţionat pe = regim de înserare cca. 2 lucși.
Pentru stabilirea ariei de detecţie la lumina zilei poziţionaţi butonul de reglare pe (regim de zi).
Reglarea timpului (valoarea setată din fabrică: 8 sec):
Durata de iluminare poate fi reglată continuu între 8 sec și 35 min
Butonul de reglaj poziionat pe timpul cel mai scurt (8 sec)
Butonul de reglaj poziionat pe timpul cel mai lung (35 min)
La stabilirea ariei de detecţie se recomandă selectarea duratei celei mai scurte.
Ajustarea ariei de detecţie
W
9
Prin mascare cu oburatoarele cu folie adezivă, de exemplu pentru a exclude din aria de detecţie anumite
căi de acces sau terenuri învecinate.
W
10
Rază de acţiune: 2 – 10 m, prin rotirea lentilei senzorului cu 90°.
Erori de funcţionare (Defecţiune / Cauză ➪ Remediu)
Tensiune lipsă / Siguranţă defectă sau necuplată ➪ Montaţi o siguranţă nouă, cuplaţi întrerupătorul de
reţea, verificaţi cablul cu ajutorul unui testor de tensiune. Lumina nu se aprinde / Lumina naturală din
încăpere este încă suficient de puternică ➪ Așteptaţi până se atinge pragul de activare sau reglaţi iarăși
valoarea nivelului respectiv / Bec defect ➪ Schimbaţi becul / Întrerupătorul de reţea este OPRIT ➪ Cuplaţi
întrerupătorul de reţea / Aria de detecţie nu a fost reglată corect ➪ Ajustaţi-o din nou. Lumina nu se
stinge / Se înregistrează mișcări continue în aria de detecţie ➪ Modificaţi aria de detecţie. Lumina se
aprinde în momente greșite / Se detectează, de exemplu, mașini pe stradă ➪ Reglaţi aria de detecţie,
rotiţi senzorul. Raza de acţiune variază / Temperatura ambientală variază ➪ Când este frig, micșoraţi raza
de acţiune a senzorului prin rotirea acestuia, iar când este cald, măriţi-o.
Eliminare ca deșeu
Aparatele electrice, accesoriile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncaţi aparatele electrice la gunoiul menajer!
Numai pentru ţările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și
transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate
separat și să facă obiectul unei reciclări ecologice.
Garanţie
Acest produs Steinel a fost fabricat cu maximă atenţie, verificat din punctul de vedere al funcţionării și
al siguranţei și supus unor controale aleatorii. Steinel garantează construcţia și funcţionarea ireproșabilă a
acestui produs. Termenul de garanţie este de 36 de luni și se scurge de la data vânzării produsului către
consumator. Remediem defectele de material și de fabricaţie prin repararea sau înlocuirea pieselor defectu-
oase, alegerea aparţinându-ne. Garanţia nu acoperă consumabilele și nici stricăciunile sau defecţiunile cau-
zate de manipularea ori întreţinerea incorectă a produsului. Este exclusă compensarea daunelor provocate
unor alte obiecte. Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la atelierul competent
într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu
data cumpărării și cu ștampila distribuitorului).
Service
Service-urile noastre remediază și defecte, care nu fac obiectul garanţiei sau pentru
care aceasta expirat. Vă rugăm să trimiteţi produsul bine ambalat la cel mai apropiat
service.
Indicaţie!
min.
5 minute
PRODUCĂTORULUI
1
3
AN
RO
5
GARANŢIA
PRODUCĂTORULUI
ANI
GARANŢIA
PRODUCĂTORULUI
ANI
GARANŢIA
