STEINEL L20S - Page 17

321
110062708 03/2018_M
1
2
L 20 S: 250 x 230 x 85 mm
L 22 S: 286 x 162 x 88 mm
2 m
180°
max. 10 m
220-240 V, 50/60 Hz
max. 60 W / E27
IP 44
2-2000 Lux
8 s - 35 min
- 20 °C / + 40 °C
1
2
Information
HU CZ SK PL RO SI HR EE LT LV RU
DE GB FR NL IT ES PT SE DK FI NO GR TR
L 20 S
L 22 S
L 22 S
L 20 S
STL-5594-15_BDAL_L20S_und_L22S_Faltblatt.indd 1 25.06.15 13:52
POLSKI Tłumaczenie instrukcji oryginalnej
PL
Zasada działania
Ruch włącza światło. Dla Twojego komfortu i bezpieczeństwa. Wbudowany piroelektryczny czujnik na
podczerwień odbiera niewidzialne promieniowanie cieplne, emitowane przez poruszające się ciała
(ludzi, zwierząt itp.). Wykryte promieniowanie cieplne jest elektronicznie przetwarzane i włącza lampę.
Przeszkody, jak np. mury lub szyby szklane uniemożliwiają wykrycie promieniowania cieplnego,
a zatem nie następuje włączenie lampy.
Wskazówki dotyczące bezpieczeństwa
n Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem.
Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.
n Podczas instalacji opisywanego urządzenia wykonywana jest praca przy obecności napięcia sieciowego.
Dlatego powinien ją wykonać specjalista, zgodnie z obowiązującymi w danym kraju przepisami doty-
czącymi instalacji i podłączania do zasilania elektrycznego. (DE-VDE 0100, AT-ÖVE-ÖNORM E8001-1,
CH-SEV 1000)
n Stosować tylko oryginalne części zamienne.
n Nie wolno rozkładać urządzenia na części. Naprawę może wykonywać jedynie punkt serwisowy.

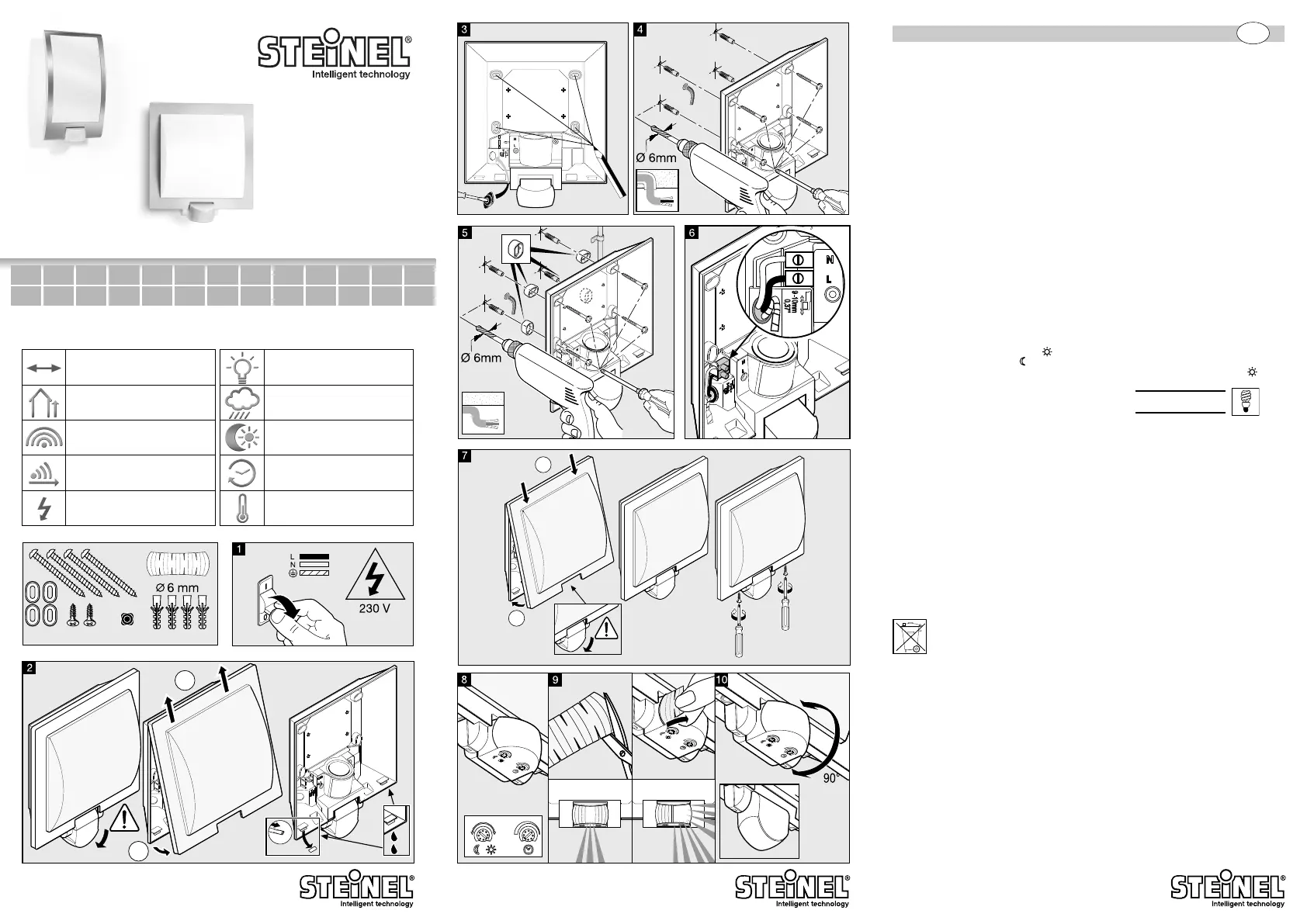

Wskazówki instalacyjne
W
1
– W
7
(przedstawione na przykładzie produktu L 20 S)
L = przewód prądowy (najczęściej czarny lub brązowy), N = przewód neutralny (najczęściej niebieski),
PE = przewód ochronny (zielony/żółty)
Uwaga: Przewód ochronny PE, jeżeli występuje, zabezpieczyć taśmą izolacyjną.
W
4
Podłączenie zprzewodem podtynkowym
W
5
Podłączenie zprzewodem natynkowym przez element dystansowy.
Uwaga: W przewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego
załączania i wyłączania lampy z czujnikiem. Ważne: Pomylenie zacisków może spowodować uszkodzenie
urządzenia. Lampę należy zabezpieczyć wyłącznikiem ochronnym o mocy 10 A.
Działanie
W
8
Ustawianie progu czułości zmierzchowej (Ustawienie fabryczne: praca przy świetle dziennym 2000 luksów):
Płynnie ustawiany próg czułości czujnika w zakresie 2–2000 luksów.
Pokrętło regulacyjne ustawione na znaku = praca przy świetle dziennym, ok. 2000 luksów.
Pokrętło regulacyjne ustawione na = praca o zmierzchu ok. 2 luksów.
Aby ustawić obszar wykrywania przy świetle dziennym, należy ustawić pokrętło regulacyjne w pozycji
(tryb pracy dziennej).
Ustawianie czasu (Ustawienie fabryczne: 8 s):
Płynnie ustawiany czas świecenia lampy
w zakresie od 8 s do 35 min.
Pokrętło regulacyjne najkrótszy czas (8 s) / Pokrętło regulacyjne najdłuższy czas (35 min)
Przy ustawianiu obszaru wykrywania czujnika zalecamy wybrać najkrótszy czas.
Regulacja obszaru wykrywania
W
9
Za pomocą przyklejanej osłony, np. w celu wykluczenia ścieżek lub sąsiednich posesji
W
10
Zasięg czujnika 2–10 m, przez obrócenie soczewki czujnika o 90°.
Zakłócenia w pracy (Usterka / Przyczyna ➪ Usuwanie)
Brak napięcia / przepalony bezpiecznik, nie włączony wyłącznik sieciowy ➪ założyć nowy bezpiecznik,
włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia. Nie włącza się / otoczenie jest jesz-
cze za jasne ➪ zaczekać aż zostanie osiągnięty próg czułości albo ustawić na nowo / uszkodzona żarówka
➪ wymienić żarówkę / wyłączony wyłącznik sieciowy ➪ włączyć / niedokładnie ustawiony obszar wykry-
wania czujnika ➪ wyregulować na nowo. Nie wyłącza się / w obszarze wykrywania stale ktoś się porusza
➪ zmienić obszar wykrywania / ustawienie na tryb stałego świecenia è przełącznik dwugrupowy ustawić
na tryb automatyczny. Włącza się w niepożądanym momencie / czujnik rejestruje np. ruch pojazdów na
ulicy ➪ zmienić obszar wykrywania, odchylić czujnik na dół. Zmiana zasięgu czujnika / inne temperatury
otoczenia ➪ przy niższych temperaturach zmniejszyć zasięg wykrywania czujnika, odchylając go na dół,
przy wyższych ustawić go wyżej.
Utylizacja
Urządzenia elektryczne, akcesoria iopakowania należy oddać do recyklingu przyjaznego środowisku.
Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych!
Tylko dla krajów UE: Zgodnie zobowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń
elektrycznych ielektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania
urządzenia elektryczne należy odbierać osobno ipoddawać recyklingowi wsposób przyjazny środowisku.
Gwarancja funkcjonowania
Niniejszy produkt FIRMY STEINEL został wykonany z dużą starannością. Prawidłowe działanie i bezpieczeń-
stwo użytkowania potwierdzają przeprowadzone losowo kontrole jakości oraz zgodność zobowiązującymi
przepisami. Firma STEINEL udziela gwarancji na prawidłową jakość i działanie. Okres gwarancji wynosi
36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W ramach gwarancji usuwamy braki wyni-
kłe z wad materiałowych lub wykonawczych, świadczenie gwarancyjne nastąpi według naszej decyzji przez
naprawę lub wymianę wadliwych części. Gwarancja nie obejmuje uszkodzenia części podlegających zużyciu
eksploatacyjnemu, uszkodzeń i usterek spowodowanych przez nieprawidłową obsługę lub konserwację.
Gwarancja nie obejmuje odpowiedzialności za szkody wtórne powstałe na przedmiotach trzecich. Gwarancja
udzielana jest tylko w przypadku, jeżeli prawidłowo zapakowane urządzenie (nierozłożone na części) wraz
z krótkim opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczątką sklepu)
odesłane zostanie do właściwego punktu serwisowego.
Serwis
Po upływie okresu gwarancji albo w razie usterek nie objętych gwarancją naprawy
wykonuje nasz serwis firmowy. Prosimy o przesłanie dobrze zapakowanego urządze-
nia do najbliższego punktu serwisowego.
Wskazówka!
min.
5 min
