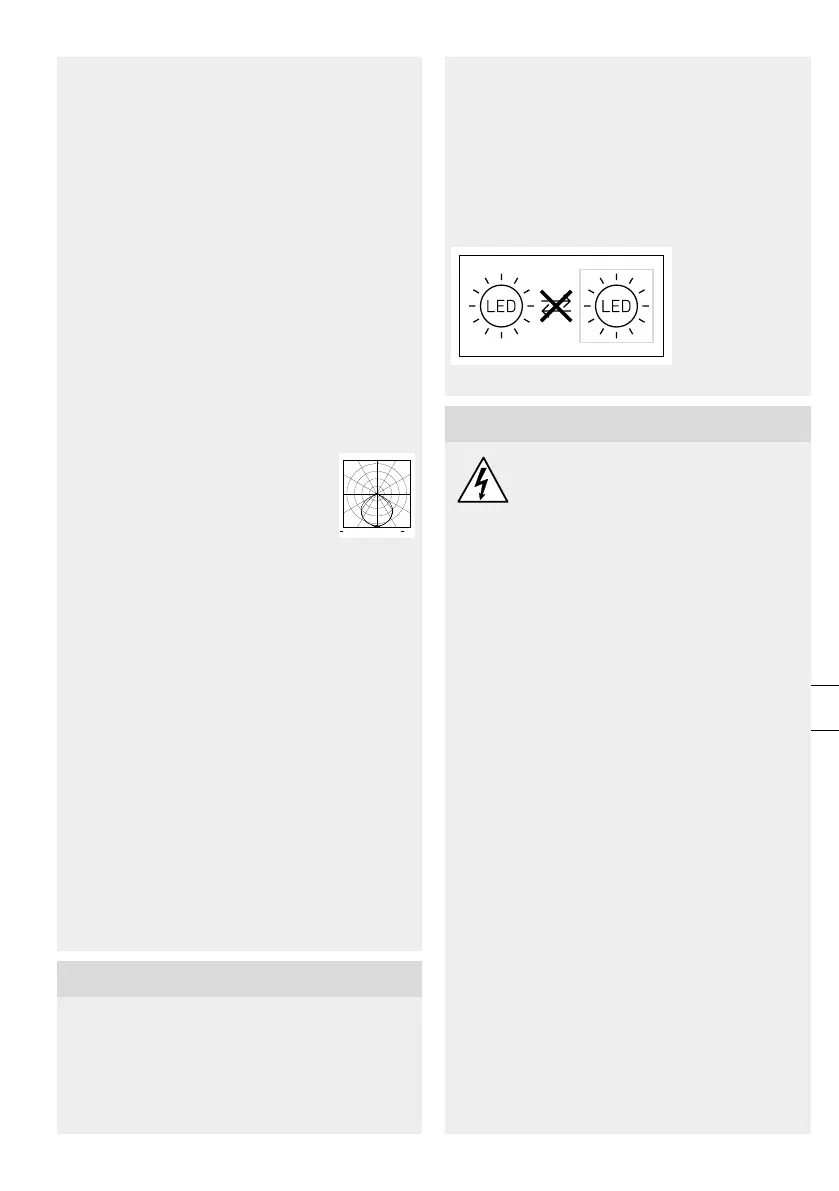

– 75 –
Prehľad dielov výrobku LS150S (obr.3.8)
A LED panel
B kryt
C nástenný držiak
Technické údaje
– Rozmery (V×Š×H):
LS 150 S: 210×155×176mm
LS 150: 178×157×178mm
– Príkon (P
on
): 14,70W
– Svetelný tok (120°): 1375lm
– Uhol vyžarovania: 51°
– Efektívnosť: 94lm/W
– Sieťová prípojka: 220 – 240V, 50/60Hz
– Teplota farby: 4000 K (neutrálna biela)
– Priemerná dimenzovaná životnosť:
L70B50 pri 25°C: 36000 hod.
– Index reprodukcie farieb: R
a
= 80
– Konzistencia farieb SDCM:
počiatočná hodnota 6
– Distribúcia intenzity svetla:
LumEdit
202103171342_LS150M_Type7757.ldt
Polar Diagram
20.04.21 / 14:53 1/1
100
200
300
400
90°90°
180°
0°
30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
– Projektovaná plocha spredu: cca 240cm²
– Senzorová technológia (ibaS):
pasívna infračervená
– Standby senzor (P
sb
) (ibaS): 0,50W
– Uhol snímania (ibaS):
240° suhlom otvorenia 180°
– Rozsah otáčania senzorovej jednotky (ibaS):
± 80°
– Rozsah otáčania reflektora:
horizontálne ± 40°
vertikálne 110° až -40°
– Nastavenie času (ibaS): 10s – 15min
– Nastavenie stmievania (ibaS): 2–1000lx
– Dosah (ibaS): max. 12m
– Krytie: IP44
– Trieda ochrany: I
– Rázová pevnosť: IK03
– Teplota okolia: -10°C až +30°C
– Trieda energetickej účinnosti:
Tento výrobok obsahuje
svetelný zdroj triedy energetickej účinnosti „x“.
4. Elektrická inštalácia
Pripojenie
Napájacie vedenie pozostáva z2-žilového, resp.
3-žilového kábla:
L = fáza (zvyčajne čierna, hnedá alebo sivá)
N = neutrálny vodič (zvyčajne modrý)
PE = ochranný vodič (zelený/žltý)
Upozornenie: Vprípade tohto výrobku sa nemusí
pripojiť ochranný vodič.
Schéma zapojenia (obr.4.1)
Svetelný zdroj tohto LED reflektora sa nedá nahra-
diť. Vprípade nutnosti výmeny svetelného zdroja
(napr. na konci jeho životnosti) sa musí vymeniť celý
LED reflektor.
5. Montáž
Nebezpečenstvo zásahu elektrickým
prúdom!
Pri kontakte s dielmi, ktoré vedú elektrický prúd,
môže dôjsť k elektrickému šoku, popáleninám
alebo smrti.
• Odpojte elektrický prúd a prerušte prívod
napätia.
• Skontrolujte beznapäťovosť pomocou skúšačky
napätia.
• Ubezpečte sa, že prívod napätia zostane
prerušený.
Nebezpečenstvo materiálnych škôd!
Zámena prípojných vedení môže spôsobiť skrat.
• Identifikujte jednotlivé prípojné vedenia.
• Prípojné vedenia nanovo zapojte.
Príprava na montáž
• Všetky diely skontrolujte vzhľadom na poškode-
nie. Pri poškodeniach výrobok neuvádzajte do
prevádzky.
• Vyberte vhodné miesto montáže.
– Pri zohľadnení dosahu (obr.5.1).
– Pri zohľadnení snímania pohybu
(obr.5.2, 5.3).
– Miesto bez otrasov.
– Oblasť snímania bez prekážok.
– Oblasti bez nebezpečenstva výbuchu.
– Povrchy bez ľahko horľavého materiálu.
– Bez možnosti pohľadu do LED svietidla
zkrátkej vzdialenosti (<20cm).
– Montáž LED reflektora vo vodorovnej
polohe (±15°).
• LED reflektor správne nasmerujte (obr.5.4).
