Prezentare generală a aparatului LS150S
(fig. 3.7 )
A Panou cu LED-uri
B Carcasă
C Suport de perete
D Temporizare
E Reglarea luminozităţii de comutare
F Unitate senzor
G Diafragmă inelară
Prezentare generală a aparatului LS150S
(fig. 3.8)
A Panou cu LED-uri
B Carcasă
C Suport de perete
Date tehnice
– Dimensiuni (înălţime×lăţime×adâncime):
LS 150 S: 210×155×176mm
LS 150: 178×157×178mm
– Consum de putere (P
on
): 14,70W
– Flux luminos (120°): 1375lm
– Unghi mediu: 51°
– Eficienţă: 94lm/W
– Alimentare de la reţea: 220 – 240V, 50/60Hz
– Temperatura culorii: 4000K (alb neutru)
– Durată medie de viaţă nominală:
L70B50 la 25°C: 36.000 ore
– Indice de redare a culorilor: R
a
= 80
– Consistenţa culorii SDCM: Valoare iniţială 6
– Distribuirea intensităţii luminii:
LumEdit
202103171342_LS150M_Type7757.ldt
Polar Diagram
20.04.21 / 14:53 1/1
100
200
300
400
90°90°
180°
0°
30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
– Suprafaţa de proiecţie frontală: cca. 240cm²
– Tehnologie senzori (numaiS): infraroşu pasiv
– Standby senzor (P
sb
) (numaiS): 0,50W
– Unghi de detecţie (numaiS):
240° cu unghi de deschidere 180°
– Zona de pivotare a unităţii senzorului (numaiS):
± 80°
– Zona de pivotare a proiectorului:
orizontal ± 40°
vertical + 110° până la -40°
– Temporizare (numaiS): 10s - 15min
– Setarea luminozităţii de comutare (numaiS):
2-1000lucşi
– Rază de acţiune (numaiS): max. 12m
– Tip de protecţie: IP44
– Clasă de protecţie: I
– Rezistenţa la lovituri: IK03
– Temperatura ambientală: -10°C până la +30°C
– Clasa de eficienţă energetică
Acest produs conţine o sursă
de lumină din clasa de eficienţă energetică „x“
4. Instalare electrică
Conectare
Circuitul de alimentare este format dintr-un cablu
cu 2, respectiv 3 fire:
L = conductor de fază (de obicei negru, maro
sau gri)
N = conductor neutru (de obicei albastru)
PE = conductor de protecţie (verde / galben)
Notă:
Conectarea conductorului de protecţie nu este
necesară la acest produs.
Schemă de conectare (fig.4.1)

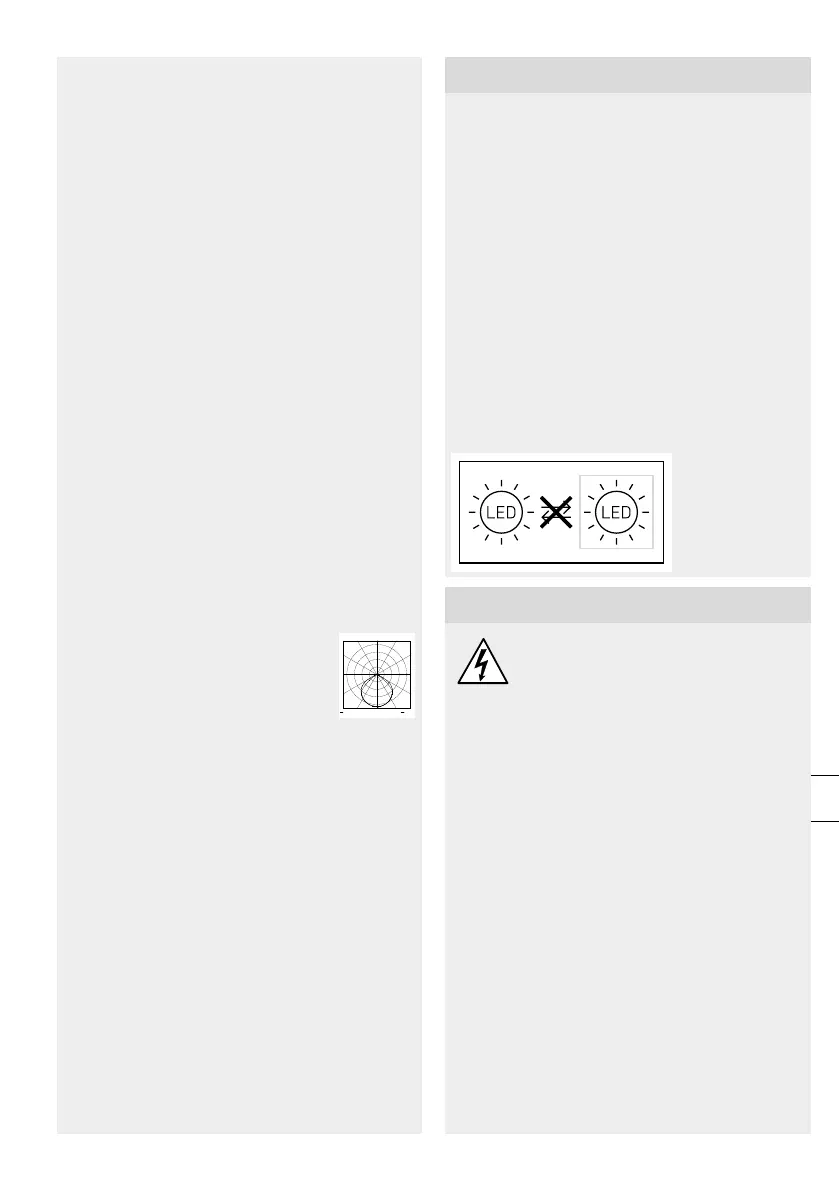

Sursa de lumină a acestui proiector cu LED nu
se poate înlocui; în cazul în care sursa de lumină
trebuie înlocuită (de ex. la finalul duratei de viaţă),
trebuie înlocuit întreg proiectorul cu LED.
5. Montaj
Pericol din cauza curentului electric!
Atingerea pieselor conducătoare de curent poate
duce la șoc electric, la arsuri sau deces.
• Opriţi curentul și întrerupeţi alimentarea cu
tensiune.
• Verificaţi absenţa tensiunii cu ajutorul unui creion
de tensiune.
• Asiguraţi-vă că alimentarea cu tensiune rămâne
întreruptă.
Pericol de daune materiale!
O eventuală inversare a cablurilor de conexiune
poate duce la scurtcircuit.
• Identificaţi cablurile de conexiune.
• Reconectaţi cablurile de conexiune.
Pregătirea montajului
• Verificaţi toate componentele pentru a constata
dacă prezintă deteriorări. Nu puneţi în funcţiune
produsul dacă prezintă deteriorări.
• Alegeţi un loc de montaj adecvat.
– Ţinând cont de raza de acţiune. (fig.5.1)
– Ţinând cont de raza de detectare a mișcării.
(fig.5.2, 5.3)
– Fără vibraţii.
