Stel MAX dp 171C - Page 12

10
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
MAX dp 171-201C
COD. 6910700040
ITALIANO
DESCRIZIONE TECNICA

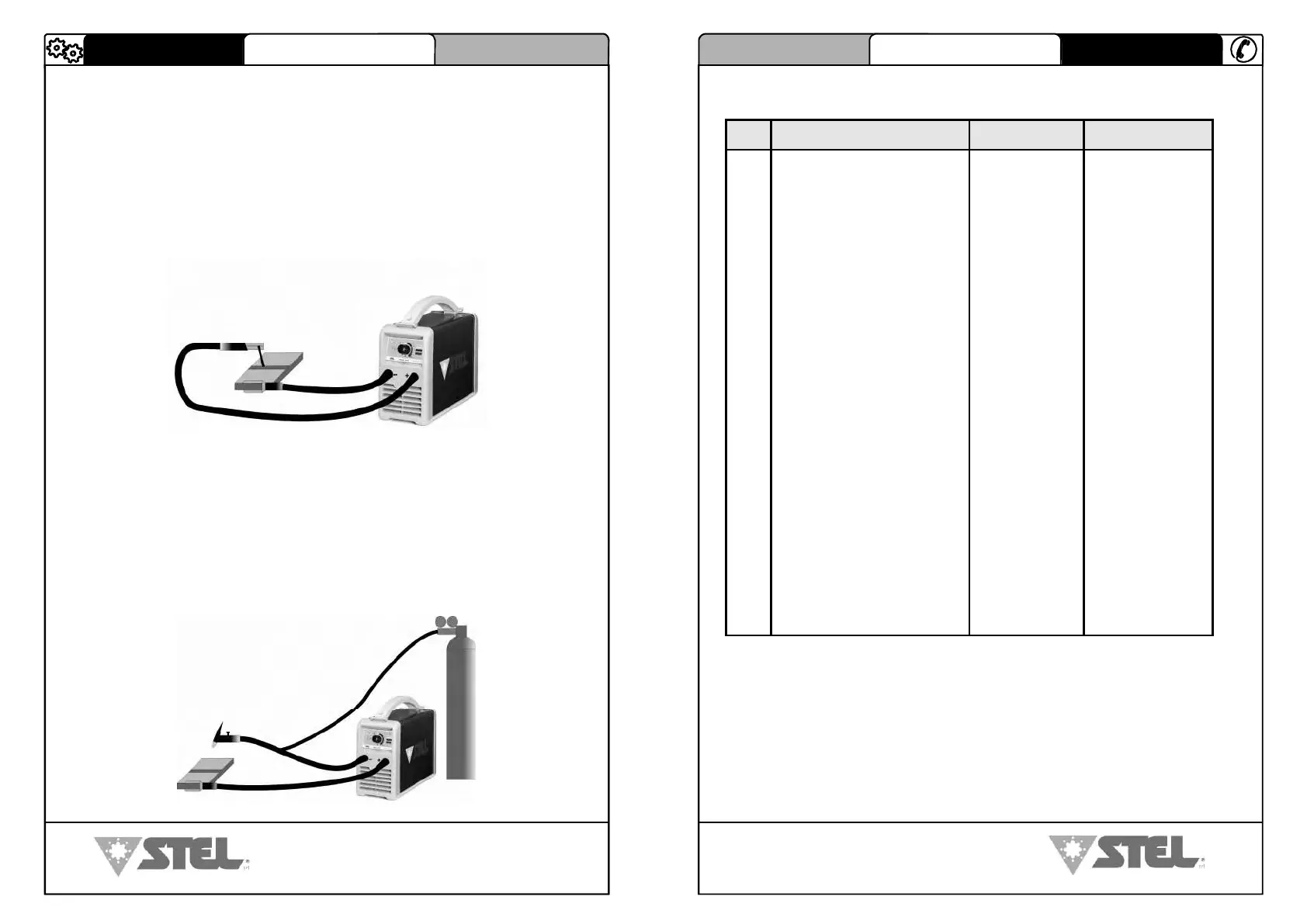

5.3 DISPOSIZIONE SALDATURA ELETTRODO (MMA)
5.3 DISPOSIZIONE SALDATURA ELETTRODO (MMA)5.3 DISPOSIZIONE SALDATURA ELETTRODO (MMA)
5.3 DISPOSIZIONE SALDATURA ELETTRODO (MMA)
1) Rispettare le indicazioni fornite precedentemente riguardo l’allacciamento primario
e l’installazione.
2) Collegare il cavo massa alla presa negativa del generatore (RIF. N°2 pag.8).
3) Collegare la pinza porta elettrodi alla presa positiva (RIF. N°15 pag.8).
4) Premere il pulsante di selezione (RIF. N°3 pag.8) fino a far accendere il led di indi-
cazione modalità Elettrodo (RIF. N°6 pag.8).
5) Inserire l’anima scoperta dell’elettrodo nella pinza.
6) Per le impostazioni fare riferimento al capitolo 8.1.
5.4 DISPOSIZIONE SALDATURA (TIG)
5.4 DISPOSIZIONE SALDATURA (TIG)5.4 DISPOSIZIONE SALDATURA (TIG)
5.4 DISPOSIZIONE SALDATURA (TIG)
1) Rispettare le indicazioni fornite precedentemente riguardo l’allacciamento primario
e l’installazione.
2) Collegare il cavo di massa alla presa positiva della macchina (RIF. N°15 pag.8).
3) Collegare l’attacco torcia alla presa negativa della macchina (RIF. N°2 pag.8).
4) Premere il pulsante di selezione (RIF. N°3 pag.8) fino a far accendere il led di indi-
cazione modalità Tig (RIF. N°4 pag.8).
5) Allacciare la bombola del gas (Argon) all’apposito dispositivo sulla torcia.
6) Per le impostazioni fare riferimento al capitolo 8.3.
143
MAX dp 171-201C
COD. 6910700040
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
13.2 LIST OF COMPONENTS MAX
13.2 LIST OF COMPONENTS MAX 13.2 LIST OF COMPONENTS MAX
13.2 LIST OF COMPONENTS MAX dp
dpdp
dp 171/201C
171/201C 171/201C
171/201C
ENGLISH SPARE PARTS
DESCRIPTION MAX dp 171C MAX dp 201C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Cover
Bealth holder
Handle
Cross piece
PCB inverter (complete)
Primary PCB inverter
Cu connector
IGBT module Pcb
PCB front pannel
Knob
Front panel plate
Alluminium pannel
Fixed socket
Female for 7 pole connectors
Front panel
Fan
Base
Diode
Secondary Pcb
Cu connection 15x2
Voltage booster diodes
Voltage booster Pcb
Heat sick
Knob
Switch
Power cable
Cable grommet
Rear panel
Power transformer
Connector
XL
Plastic support
Pre shunt
Shunt
6200950A
6604510C
6604360C
6604860C
61144900
61131700
62006500
61136900
61129800
66046700
66044200
6200640T
64420000
-
6604490C
64425000
6604330C
65030200
61137100
62009800
-
-
63265000
-
64664000
64424000
66525000
6604350C
61129600
64428000
65035400
66579000
61129400
64422000
6200950A
6604510C
6604360C
6604860C
61144800
61131800
62006500
61136900
61137400
66046700
66044100
6200640T
64421000
64436000
6604340C
61133100
6604330C
65030200
61137200
62006800
65031200
61137300
63265000
66231000
64331000
64669000
-
6604520C
61130100
64428000
65035500
66579000
61129400
64422000
