DESCRIZIONE TECNICA
6.2 FASI DELLA SALDATURA AD ELETTRODO (MMA)
6.2 FASI DELLA SALDATURA AD ELETTRODO (MMA)6.2 FASI DELLA SALDATURA AD ELETTRODO (MMA)
6.2 FASI DELLA SALDATURA AD ELETTRODO (MMA)
- Fase di preparazione:
a) Preparazione dei lembi da saldare.
La preparazione dei lembi varia a seconda dello spessore del materiale da saldare,
della posizione di saldatura, dal tipo di giunto e dalle esigenze di realizzazione. Co-
munque è sempre consigliabile lavorare su parti pulite, non ossidate, o che non pre-
sentino ruggine o altre sostanze che potrebbero danneggiare la saldatura.
I lembi possono venire preparati con delle cianfrinature ad “U” per una saldatura sen-
za ripresa; ad “X” quando necessita una ripresa della saldatura a rovescio.
- Tabella per la preparazione dei lembi ad “U”:
b) Scelta dell’elettrodo.
- La scelta del diametro dell’elettrodo dipende dallo spessore del materiale, dal tipo di
giunto e dalla posizione della saldatura:
Quando si eseguono saldature in “posizione” il bagno tende a scendere per la forza di
gravità, si consiglia quindi di utilizzare elettrodi di piccolo diametro in passate succes-
sive. Per elettrodi di grosso diametro occorrono elevate correnti di saldatura che ap-
portino una adeguata energia termica.
c) Impostazione della corrente di saldatura.
- La stabilità di corrente del generatore permette di lavorare a bassi valori ed in condi-
zioni di particolare difficoltà.
s (mm) a (mm) d (mm) α (°)
0÷3
3÷6
3÷12
0
0
0÷1.5
0
s/2 MAX
0÷2
0
0
>60
141
MAX dp 171-201C
COD. 6910700040
STEL s.r.l. - Via del Progresso n° 59 - 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 0444 639525 (central.) - +39 0444 639682 (comm.)
FAX +39 0444 639641 - E-mail: stel@stelgroup.it
Web: www.stelgroup.it
ENGLISH

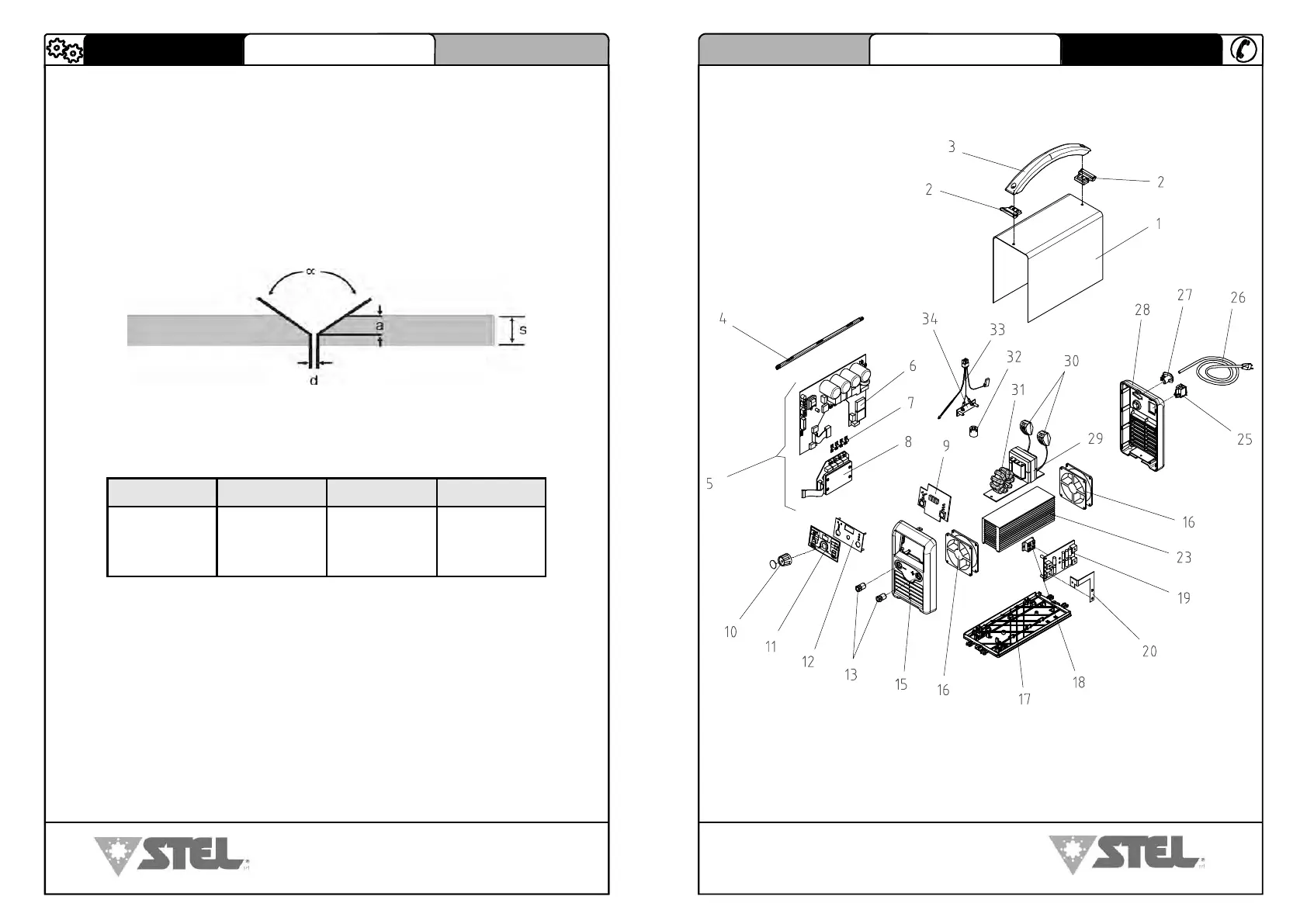

13.0 EXPLODED VIEWS
