22
THOR 40/60 H
COD. 6983000010
STEL s.r.l. – Via del Progresso n° 59 – 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 444 639525 (central.) – +39 444 639682 (comm.)
FAX +39 444 639641 – E-mail: stel @ stelgroup.it
http: www.stelgroup.it
- si accenderà il Led verde (2) ad indicare la presenza di aria compres-
sa nel circuito aria.
- Il Led rosso (4) è acceso;
ATTENZIONE premere il pulsante RESET
-Il Led rosso si spegne (4)
-Il Led giallo (3) spento significa che la temperatura di funzionamento del
THOR è nei valori normali.
-Con il pulsante TEST GAS (7) verificare che la pressione dell’aria compres-
sa sia impostata correttamente.
-Collegare il cavo positivo (6) saldamente al pezzo da tagliare. (N.B. : non
attaccare la pinza alla parte di materiale che verrà staccata con il taglio).
-Il generatore è ora pronto per lavorare. Quando si vuole iniziare, posiziona-
re la torcia sul pezzo da tagliare e premere il pulsante posto sulla torcia
stessa.
-Ora l’arco viene trasferito al pezzo da tagliare. Muovere la torcia secondo la
direzione desiderata con una velocità che assicuri una buona qualità di ta-
glio.
-Quando il taglio è terminato, rilasciare il pulsante torcia per fermare l’arco;
si avrà uscita dell’aria per 15” per poter raffreddare le parti della torcia. In
questa fase non ripremere il pulsante perché si riattiva il tempo di uscita
aria.
TAGLIO:
- Non innescare l’arco pilota in aria se non c’è la necessità. Questo provoca
una sensibile riduzione della durata dell’ugello.
- Partire con il taglio dal bordo del pezzo da tagliare finchè non si riesce a
perforarlo.
- Verificare che durante il taglio i lapilli escano dalla parte inferiore del pez-
zo. Se escono dalla parte superiore vuol dire che si sta muovendo la torcia
troppo velocemente o che non si ha la potenza necessaria per forare il pez-
zo.
- Tenere la torcia in posizione verticale ed osservare l’arco lungo la linea di
taglio. Trascinando leggermente la torcia sul pezzo, si può mantenere un
taglio regolare.
- Quando si tagliano materiali sottili, ridurre la potenza fino ad avere la mi-
gliore qualità di taglio.
PERFORAZIONE:
- Tenere la torcia circa ad 1 mm. di distanza dal pezzo da tagliare prima
di premere il pulsante torcia. Si allunga così la vita dell’ugello.
- Iniziare il taglio con un piccolo angolo piuttosto che con una posizione
verticale della torcia. Questo permette al metallo fuso di uscire da un
lato piuttosto che schizzare indietro verso l’ugello, proteggendo così
l’operatore dai lapilli ed aumentando la vita dell’ugello stesso.
USO E FUNZIONAMENTO
ITALIANO
THOR 40/60 H
COD. 6983000010
127
STEL s.r.l. – Via del Progresso n° 59 – 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 444 639525 (central.) – +39 444 639682 (comm.)
FAX +39 444 639641 – E-mail: stel @ stelgroup.it
http: www.stelgroup.it

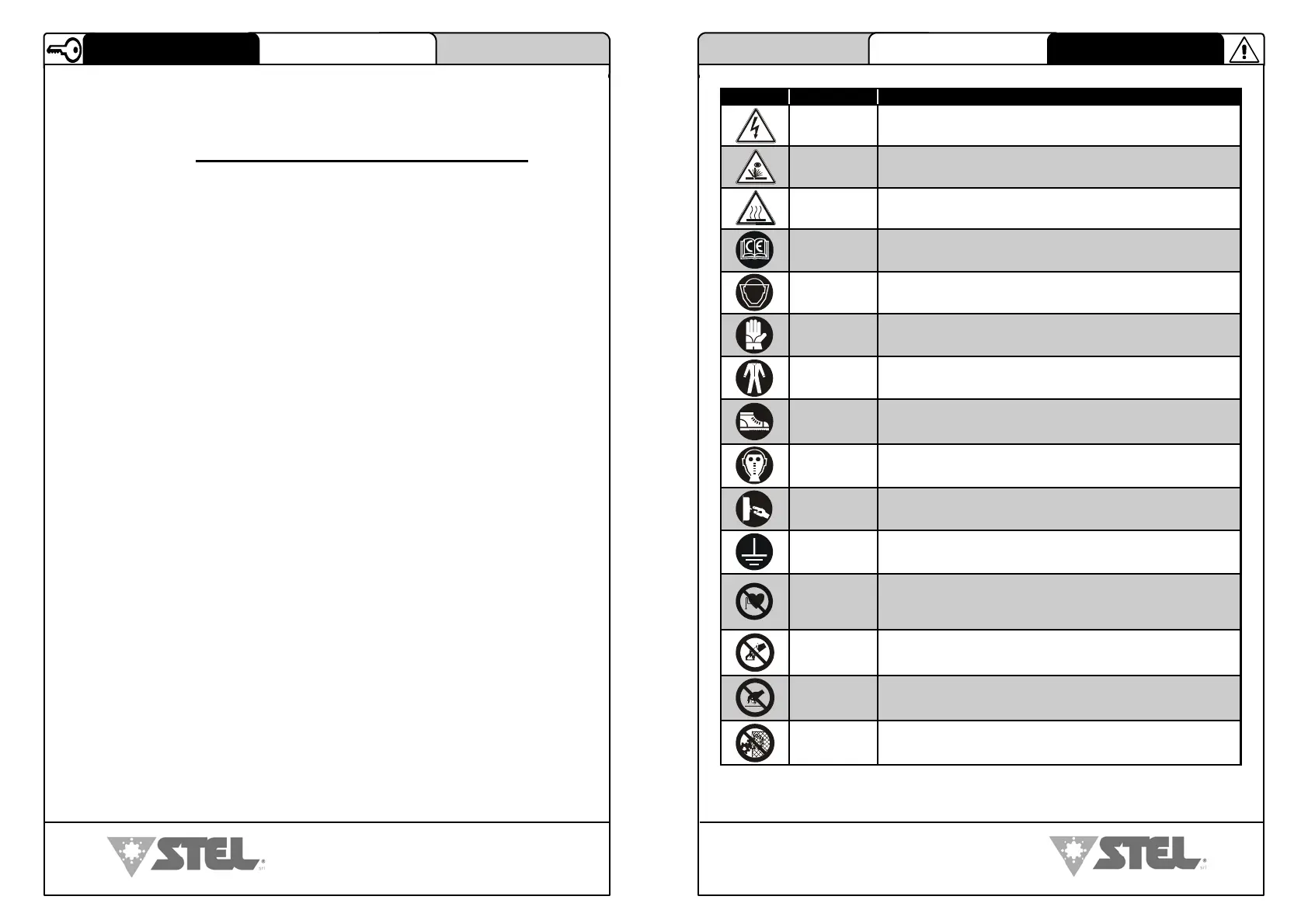

TAB.3 (Sicherheitshinweise: Signal - Bedeutung –Vorschrift)
SIGNAL BEDEUTUNG VORSCHRIFT
GEFAHR HOCHSPANNUNG.
GEFAHR UV-STRAHLEN VON PLASMA-SCHNEIDEN.
GEFAHR HOHE TEMPERATUR.
PFLICHT DIE BETRIEBS– UND WARTUNGSANLEITUNG LESEN.
PFLICHT SCHUTZSCHIRM GEGEN UV-STRAHLEN.
PFLICHT SCHUTZHANDSCHUHE FÜR PLASMA-SCHNEIDEN.
PFLICHT
SCHUTZKLEIDUNG FÜR PLASMA-SCHNEIDEN.
PFLICHT SICHERHEITSSCHUHE FÜR PLASMA–SCHNEIDEN.
PFLICHT ATEMWEGE SCHÜTZEN.
PFLICHT
SPANNUNG ABHÄNGEN: vor jeder Art von Wartungseingriff.
PFLICHT
ERDUNG: der Elektroanlage der Maschine.
VERBOT
PERSONEN MIT HERZSCHRITTMACHERN (PACEMAKER)
DÜRFEN DIE MASCHINE WEDER BENUTZEN, NOCH SICH
IN IHRER NÄHE AUFHALTEN.
VERBOT NICHT MIT WASSER LÖSCHEN.
VERBOT
DIE MASCHINE DARF NICHT VON UNBEFUGTEM
PERSONAL BENUTZT UND GEWARTET WERDEN.
VERBOT
DIE SCHUTZ– UND SICHERHEITSVORRICHTUNGEN
DÜRFEN NICHT ENTFERNT WERDEN.
SICHERHEIT
DEUTSCH
