Stel THOR 40H - Component Diagram and Machine Description; Internal Components Diagram; Machine Name; Front Panel Controls

32
THOR 40/60 H
COD. 6983000010
STEL s.r.l. – Via del Progresso n° 59 – 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 444 639525 (central.) – +39 444 639682 (comm.)
FAX +39 444 639641 – E-mail: stel @ stelgroup.it
http: www.stelgroup.it
FIGURE
ITALIANO

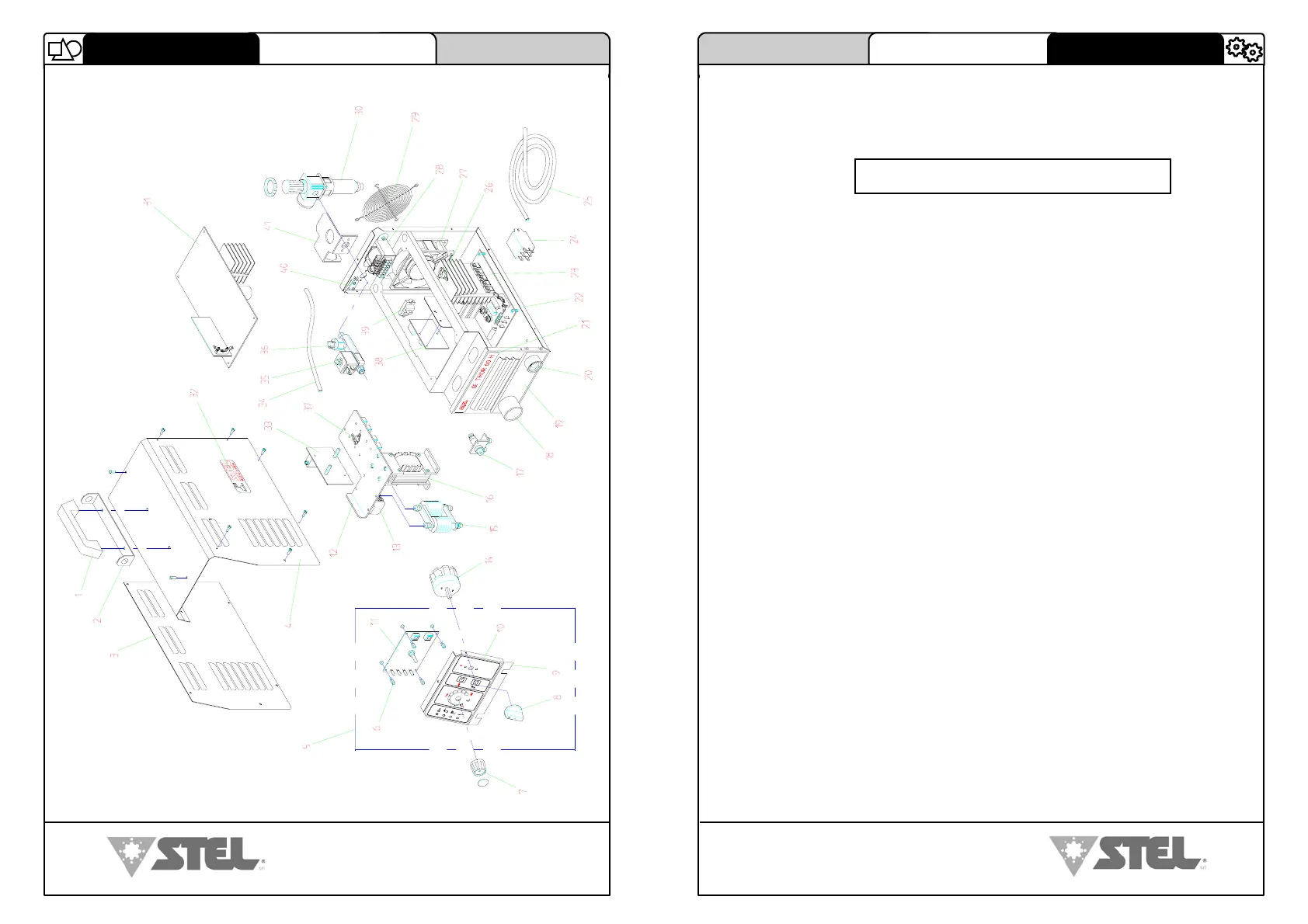

FIG. 2 B
Cod. 60249
THOR 40/60 H
COD. 6983000010
117
STEL s.r.l. – Via del Progresso n° 59 – 36020
Loc. Castegnero (VICENZA) - ITALY
TEL. +39 444 639525 (central.) – +39 444 639682 (comm.)
FAX +39 444 639641 – E-mail: stel @ stelgroup.it
http: www.stelgroup.it
3.1- BEZEICHNUNG DER MASCHINE
Die hier beschriebene Maschine hat die folgende Bezeichnung:
THOR 40H 1F – THOR 60H 1F – THOR 60H 3F
3.2- BEZEICHNUNG DER SCHALTELEMENTE
DES FRONTPANEELS
In der ABB.1 sind die Schaltelemente des Frontpaneels der Maschine
dargestellt und bezeichnet.
LEGENDE:
1) LED Maschine unter Spannung
2) LED Luftpräsenz
3) LED Sicherung Übertemperatur
4) LED Sicherung Brenner, Luft und Abdeckplatte
5) Anschluß Brennerverbinder
6) Steckerbuchse Positivpolung DX 25
7) Regelung Schneidestrom
8) Druckschalter Lufttest
9) Linienschalter
10) RESET-Taste
3.3- ALLGEMEINE MERKMALE
Der THOR liefert einen regelbaren Gleichstrom, damit bestmögliche
Schneidleistungen erhalten werden.
Der Generator THOR wurde mit den modernsten Technologien
projektiert und bietet die folgenden Vorteile:
- Geringes Gewicht für problemloses Handling.
- Der Pilotbogen kann lackierte oder verrostete Metalle durchbohren.
- Die Inverter-Technologie ermöglicht das Erhalten eines stabilen
TECHNISCHE BESCHREIBUNG
