21
EE. UU. y Canadá 1.800.683.2378, Internacional +1.904.641.1666 Econ FP
INSTALACION
Segundos o
Interruptor
de Flujo
Pausa
Marrón
(o Naranja)
Azul
Verde
Negro
R
ojo
Blanco
Auxiliar
+
—

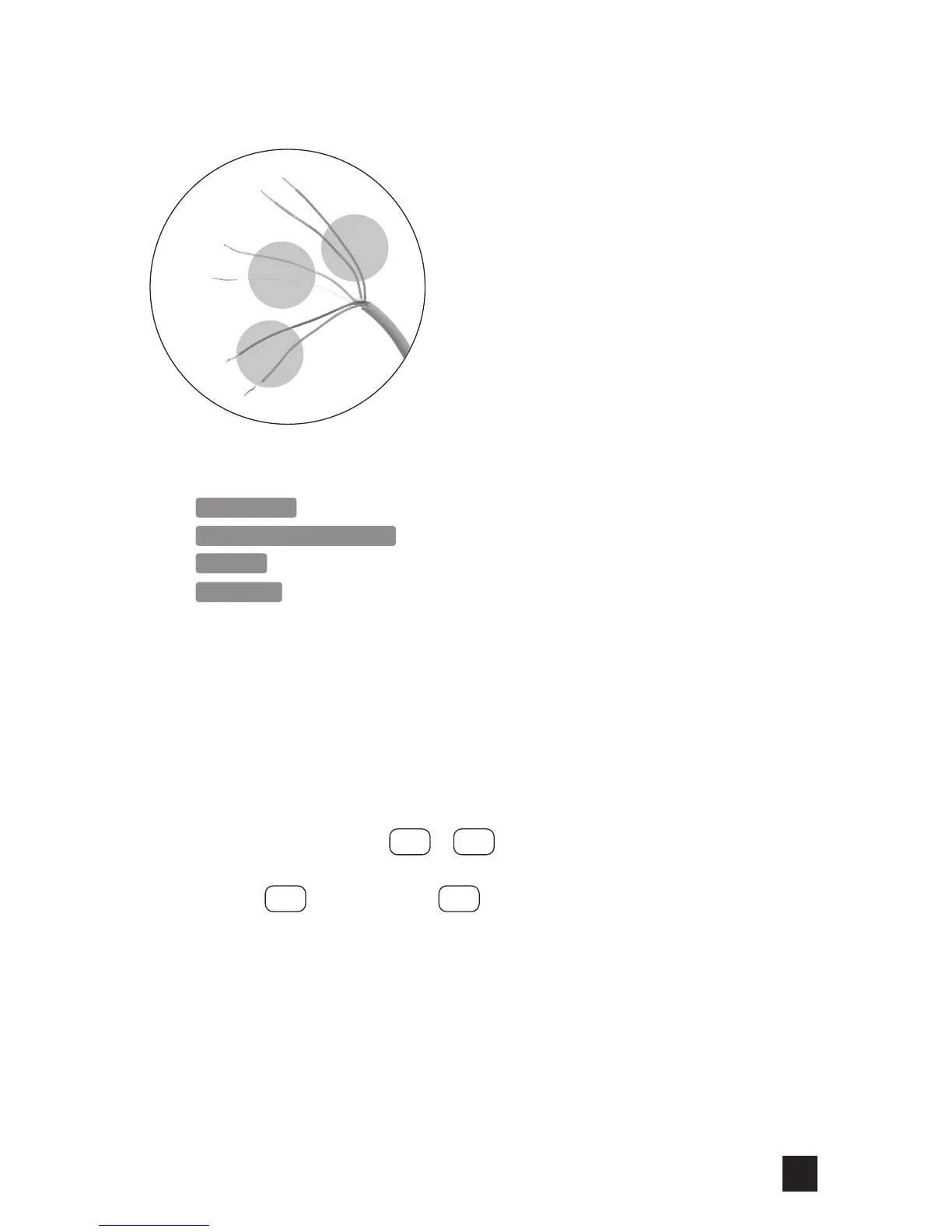

1. Conecte los cables de señal según lo requiera la aplicación:
SEGUNDOS Negro y Rojo
INTERRUPTOR DE FLUJO Negro y Rojo
PAUSA Verde y Blanco
AUXILIAR Marrón (o Naranja) y Azul
- Con señal de corriente alterna (CA), no hay polaridad.
- Con Señal de corriente continua (CC), el cable azul se conecta a la señal positiva
(+) y el marrón (o naranja) a la señal negativa (-).
NOTA: Si la polaridad es invertida al conectar la señal de CC al input auxiliar, el
dosificador no responderá a la señal.
2. Selle todos los cables sin conexión.
NOTA: Todos los cables sin conexión deberán estar sellados para evitar errores de
funcionamiento o daños al dosificador.
3. Conecte la fuente de alimentación al receptáculo. Para desbloquear el teclado
presione simultaneamente y por 5 segundos.
4. Coloque el dosificador en modo de pausa. Primero, presione y mantenga presionado
el botón y luego presione .
5. Programe el dosificador para el modo de funcionamiento y valor de % deseados.
NOTA: Deje la unidad en modo de espera hasta que se conecten los cables de señal
y el dosificador esté listo para el cebado.
STBYMODE
MODE
%
