Manuel d’installation et d’utilisation
Série de carillons sans fil STI, 433 MHz
Merci d’avoir acheté un carillon sans l STI. Votre satisfaction nous est d’une grande importance. Veuillez lire ce manuel avec
attention pour tirer le meilleur prot de votre nouveau produit.
Caractéristiques
• Portée de service jusqu’à 500 pi (ligne de vue)
• Réglage bas et haut du volume au niveau du récepteur
• 10 options de son
• Ding
• Dong
 •Ding-Dong
• Vive le vent
• Aboiement de chiens
• Cloche de vélo
• Vibreur
• Alerte de pile faible
• Homologué UL/cUL, certié FCC et IC
• 433 MHz
• Westminster à 4 notes
• Westminster à 8 notes
• Knock Knock

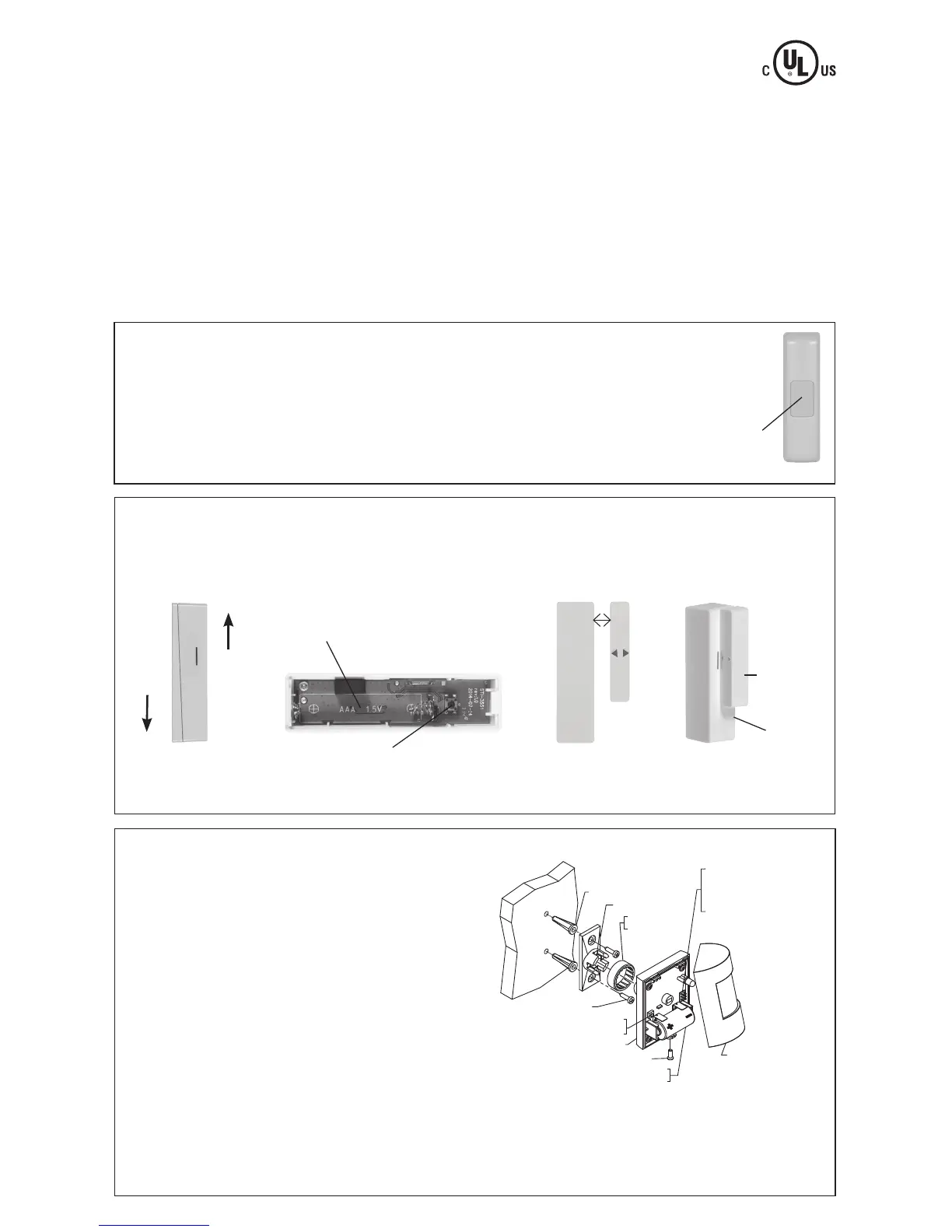

STI-3301 Capteur de carillon de porte sans fil
Bouton de programmation /
sélection de son
Installation et remplacement de la pile
1. Lors de la première installation, utilisez le pouce pour enfoncer l’onglet du bas an de tirer le couvercle.
2. Insérez la pile CR2032 fournie tout en ayant le pôle positif (+) vers le haut.
3. Une fois installée, il est possible d’accéder à la pile en tenant le bas du couvercle et en le tordant
légèrement pour pouvoir tirer.
Programmez le récepteur avec le capteur et sélectionnez le son, voir la section STI-3353.
Montez avec les vis fournies ou du ruban adhésif. Gardez le couvercle enlevé pour le montage.
STI-3551 Capteur sans fil Entry Alert
®
Installation de la batterie – Ouvrez le capteur et insérez la batterie tel que montré ci-dessous.
Bouton de programmation / sélection de son
Pile AAA fournie
Programmez le récepteur avec le capteur et sélectionnez le son, voir la section STI-3353.
Montage – Utilisez le ruban adhésif double-face fourni (et voir ci-dessous).
Placez la èche sur
l’aimant près de la
ligne sur le capteur.
Pour ouvrir le capteur,
faites glisser le
couvercle loin du fond
tel que montré.
Fond
Couvercle
Écart maximal de 5/8 po sur
une surface non métallique. Lors
d’un montages sur une surface
métallique, cet écart peut être réduit.
Capteur
Aimant
STI-3601 Capteur sans fil activé par le movement
Montage et Programmation
1. Monter la base à 7,5 pieds (hauteur idéale) avec chevilles et
vis de xation fournies.
2. Programmer le détecteur IRP et sélectionnez le son, voir la
section STI-3353.
3. Ajuster la plage de détection du détecteur IRP si nécessaire.
4. Aligner le haut du couvercle sur les onglets du détecteur
IRP, puis tournez vers le bas et installer la vis du couvercle.
5. Placer la bague de verrouillage sur le poste connecté
au détecteur IRP (ne pas casser). Appuyer à la base du
détecteur IRP.
6. Ajuster le détecteur IRP à l’angle de détection souhaitée
puis enclencher la bague de verrouillage en position.
Essai et mode de fonctionnement
Une fois le capteur PIR est monté, effectuez un essai pour
localiser son meilleur emplacement. L’unité détecte les mouvements toutes les 10 à 15 secondes. Dès qu’un mouvement
est détecté, le capteur nécessite un délai de réinitialisation de 10 à 15 secondes.
AJUSTEMENT DE LA DISTANCE
DE DÉTECTION IRP
H - 42’
M - 30’
L - 20’
BAGUE DE
VERROUILLAGE
BASE
CHEVILLE
VIS DE MONTAGE
BOUTON DE PROGRAMMATION/
SÉLECTION DE SON
IRP
VIS DU COUVERCLE
COUVERCLE
BATTERIE AU LITHIUM
CR123 INCLUSE
