ARC1 Mini Mullion reader
MA1 OEM Module
Installation instructions
Lecteur Etroit ARC1
Module OEM MA1
Notice d’installation
Lector Estrecho ARC1
Módulo OEM MA1
Procedimiento de instalación
conforme con NOM-024 -SCFI-2013
© STid - 20 PA des Pradeaux FR13850 Gréasque - NI1110A09- Page 4 sur 6 - Ed. 28/06/2021
STid reserves the right to make change without notice, for the purpose of product improvement.
Communication RS485
Architecture en bus (RS485)
Le câblage des résistances R1 et R2 permet d’utiliser des propriétés étendues
du BUS RS485 : FAIL-SAFE (cf. RS485-AN-960).
R1 & R2 : résistances de 1.5 kΩ non fournies.
R
T
: résistances de fin de ligne de 120 Ω fournies
- Faire passer les câbles dans la cavité du socle.
- Fixer le socle sur son emplacement final.
- Effectuer le raccordement du lecteur.
- Tester le fonctionnement.
- Placer le lecteur sur le socle (clipper le haut puis
pivoter le vers le bas).
- Fixer le lecteur à l’aide de la vis et de l’embout fourni.

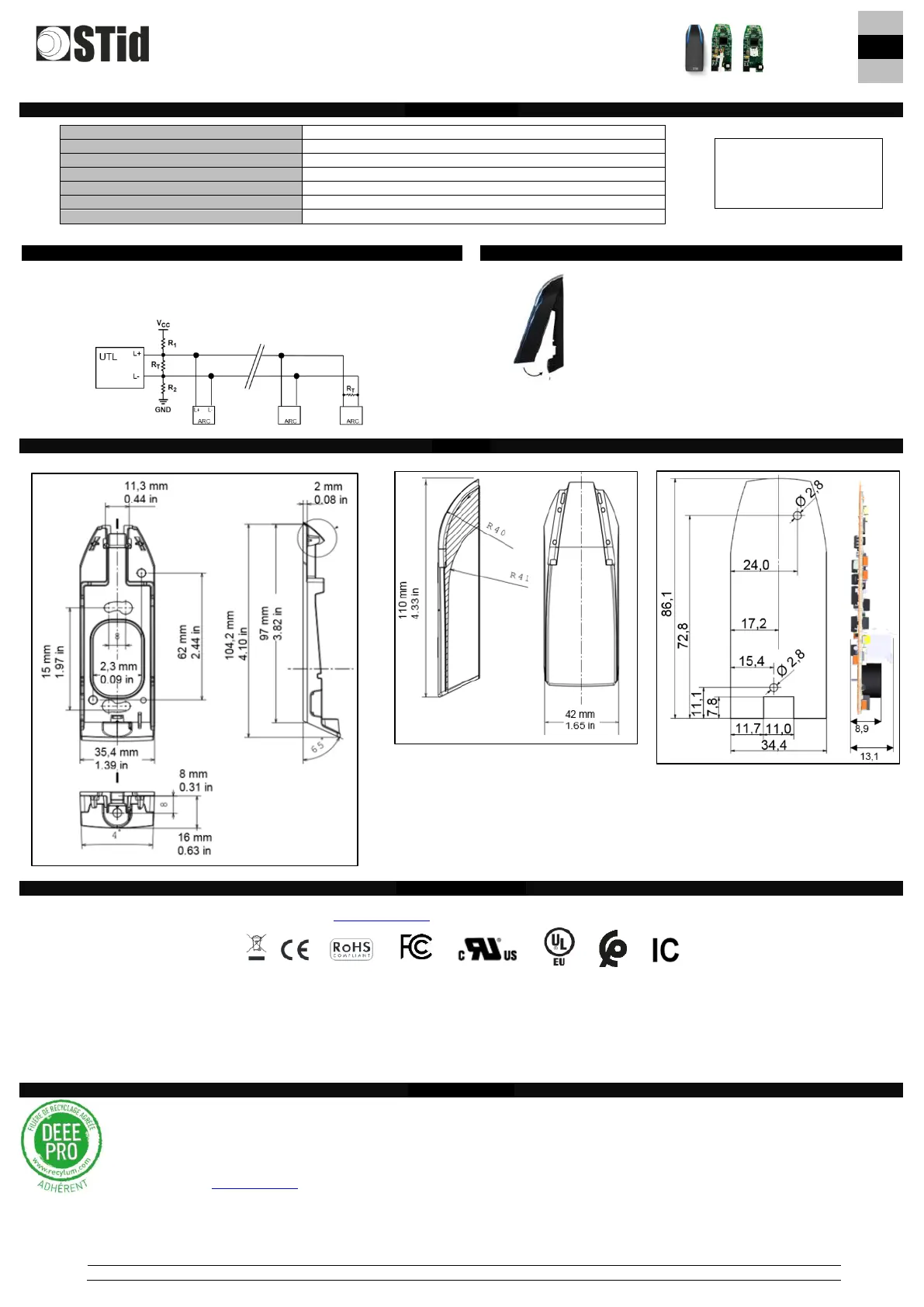

Dimensions
Socle de fixation ARC1/ARC1S MA1/MA1S
Tolérance générale suivant standard ISO NFT 58-000.
Déclaration de conformité
STid déclare que le lecteur ARC1-XY est conforme aux exigences essentielles des Directives RED 2014/53/UE, RoHS 2011/65/UE et Directive déléguée. Une copie de
notre déclaration est disponible sur demande adressée à qualite@stid.com
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement
économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes :
1) L’appareil ne doit pas produire de brouillage ;
2) L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
Le niveau de champ magnétique maximum du produit est :
▪ 7,5 dBµA/m (à 10 mètres) pour la fréquence 13,56 MHz
Adhérent “DEEE Pro”
Conformément aux dispositions du code de l’environnement (Sous-section 1, Paragraphe 1, art R 543-171 et suivant), STid finance la filière de collecte,
de dépollution et de recyclage des DEEE mise en place par ESR-RECYLUM à laquelle STid a adhéré et à laquelle elle a transféré ses obligations
réglementaires de Producteur.
STid recommande aux détenteurs d’équipements usagés qui souhaitent s’en départir de les remettre à la filière DEEE en prenant contact avec
ESR/RECYLUM afin de bénéficier des solutions sans frais supplémentaires de collecte et de recyclage de ces équipements usagés. Plus
d’informations sur www.recylum.fr.
Vitesse de transmission disponible
9600, 19200, 38400, 57600, 115200 bauds
Vitesse de transmission sortie d’usine
ARC R & S : 9600; ARC W : 38400 (SSCP
®
), 9600 (OSDP
TM
)
Adresse de diffusion par défaut 00h
Pour plus d’informations
concernant le dialogue avec
le lecteur, consulter la
spécification du protocole.
