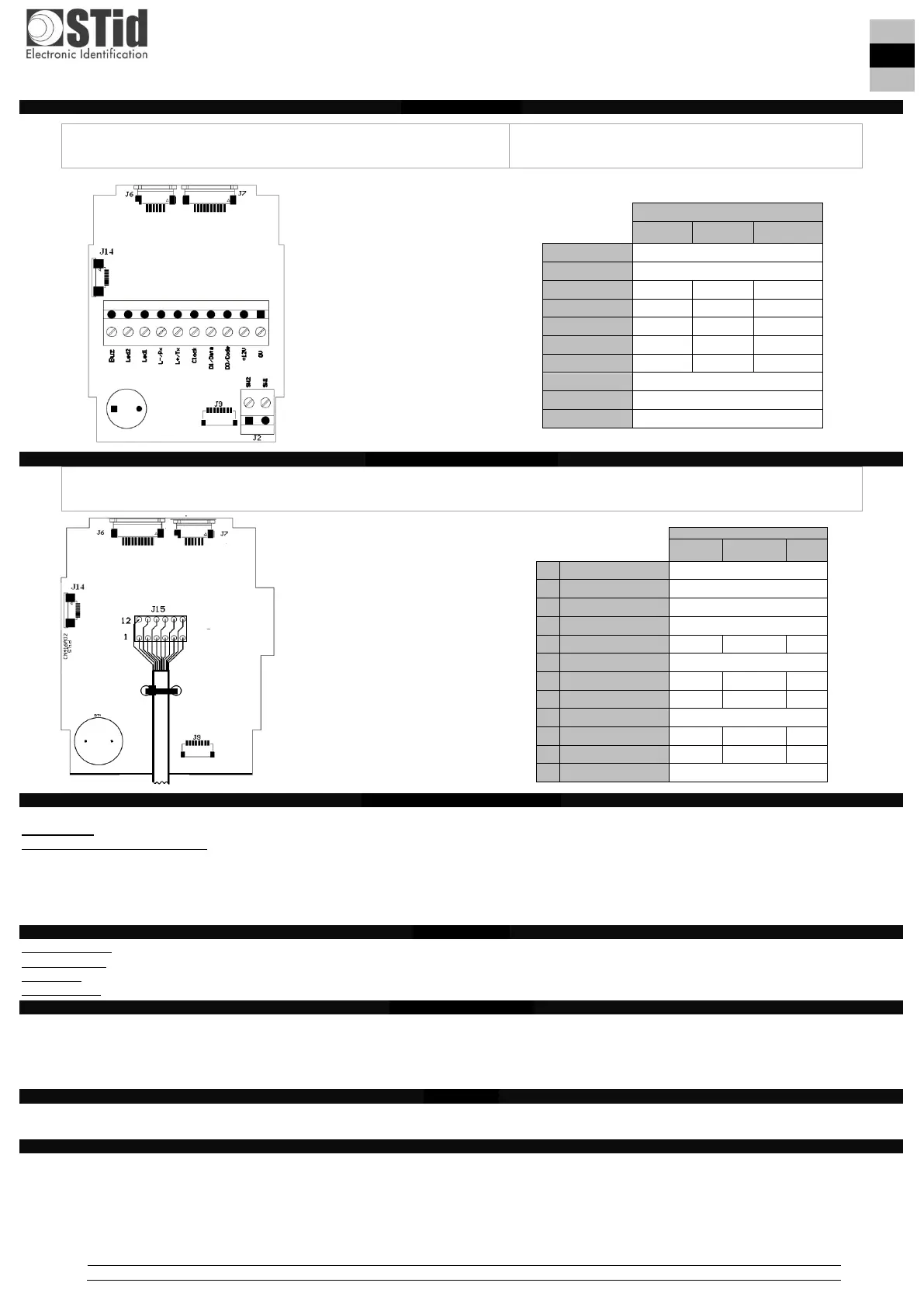

Références produits
Références produits sortie cable
J6 : Connecteur antenne
J7 : Connecteur clavier
J9 : Connecteur module biométrique
J14 : Connecteur écran
J15 : Sorite câble
J15
Type
Wiegand
Clock &
Data
RS485
1
Bleu foncé
SW2
2
Rose
SW1
3
Orange
Led 2
4
Blanc
Buzzer
5
Jaune
Clock
Clock
NC
6
Rouge
+Vcc (+7 Vdc à +28 Vdc)
7
Bleu
D1
Data
NC
8
Gris
D0
Code
NC
9
Vert
Led 1
10
Blanc Marron
NC
NC
L+
11
Blanc violet
NC
NC
L-
12
Marron
0 Vdc
Caractéristiques de l’alimentation
Utiliser une alimentation AC/DC du type LPS, Source à Puissance Limitée (selon IEC EN 60950-1 Ed2) ou du type ES1, PS1 (selon IEC EN 62368-1).
Alimentation : Gamme : +7 Vdc to +28 Vdc Typique : 12 Vdc
Consommation max sous 12Vdc :
ARCS-A/PH5 : 140 mA ARCS-C/PH5 : 210 mA ARCS-E/PH5 : 320 mA ARCS-I/BF5 : 170 mA
ARCS-B/PH5 : 170 mA ARCS-D/PH5 : 290 mA ARCS-F/PH5 : 360 mA ARCS-J/BF5 : 200 mA
ARCS-A/BT1 : 150 mA ARCS-C/BT1 : 220 mA ARCS-E/BT1 : 330 mA ARCS-I/BT2 : 180 mA
ARCS-B/BT1 : 180 mA ARCS-D/BT1 : 300 mA ARCS-F/BT1 : 370 mA ARCS-J/BT2 : 210 mA
Caractéristiques
Communication : RS485 (L+ & L-) / TTL (Wiegand / Clock & Data)
Raccordement : Borniers débrochables à vis 1x10 points et 1x2 points, pas de 3,81 mm ou câble.
Protection : Niveau IP65 hors connectique
Relai statique : ASSR-1218-003E : tension de sortie 60V / 0.2A / Résistance 1Ω typique pour AC/DC
Type de câble préconisé
▪ Utiliser un câble multiconducteur blindé par tresse.
Déport max en RS485 : 1000m à 9600 bauds
Wiegand / Clock & Data: 1 paire AWG24 – 30 m max / 2 paires AWG24 – 60 m max / 3 paires AWG24 – 100 m max
1 paire AWG20 – 50 m max / 2 paires AWG20 – 100 m max
▪ Sortie câble (câble fourni) : TRANXALARM - 14x0,22mm2 - lg 3,05m
Buzzer / LED
Le fonctionnement du buzzer et des LED 1 et 2 est configurable par badge de configuration (R3x & S3x) ou commandé par le système distant en appliquant un
potentiel 0 Vdc respectivement sur les entrées « Led 1 », « Led 2 » et « Buzzer » ou pilotés par le protocole de communication du lecteur (W3x).
Fonction anti-arrachement
L’arrachement est détecté par un accéléromètre. Lorsque l’arrachement est détecté, la sortie « Switch » (bornier J2) fournit un contact O/F afin d’indiquer
l’état d’arrachement du lecteur.
- pour R/S 31 : le signal d’arrachement sera aussi émis sur la ligne « Data/Data1 ». Cette fonction est configurable par badge.
- pour R/S 33 : le lecteur effectuera les opérations configurées par badge de configuration.
- pour W 33 : le lecteur effectuera les opérations configurées via les commandes SSCP.
Attention : mettre le lecteur sous tension lorsqu’il est dans sa position finale pour initialiser l’accéléromètre dans la position correcte.
ARCS-X/PH5
ARCS-X/BT1
X :
A : Standard
B : Clavier
C : Ecran tactile
D : Standard + Biométrie
E : Clavier + Biométrie
F : Ecran tactile + Biométrie
ARCS-X/BF5
ARCS-X/BT2
X :
I : Standard + module 125 kHz
J : Clavier + module 125 kHz
ARCS-XC/PH5
ARCS-XC/BT1
X :
A : Standard
B : Clavier
C : Ecran tactile
D : Standard + Biométrie
E : Clavier + Biométrie
F : Ecran tactile + Biométrie
US
FR
ES
Bornier
Type
J4
Wiegand
Clock &
Data
RS485
1
0 Vdc
2
+Vcc (+7 Vdc to +28 Vdc)
3
D0
Code
NC
4
D1
Data
NC
5
Clock
Clock
NC
6
NC
NC
L+
7
NC
NC
L-
8
Led 1
9
Led 2
10
Buzzer
J6 : Connecteur antenne
J7 : Connecteur clavier
J9 : Connecteur module biométrique
J14 : Connecteur écran
J2 : Contact O/F
