NÁVOD KOBSLUZE
Váš výrobek
82
2. Váš výrobek
Tento výrobek se dodává s touto výbavou (obrázek 1):
- 1 ks kovová konzola pro zavěšení na stěnu (upevněná k radiátoru);
- 4 ks nylonových hmoždinek 8x50mm;
- 4 ks šroubů do hmoždinek 5x60mm;
Pokud je výrobek poškozený nebo pokud chybí nějaké příslušenství, neprodleně kontaktujte svého prodejce.
3. Bezpečné umístění
- Výrobek může pracovat jedině ve vodorovné poloze;
- Tento výrobek je opatřen dvojitou elektrickou izolací (třída I) a proto nevyžaduje uzemnění;
- Vždy dávejte pozor, aby byly dodrženy minimální předepsané vzdálenosti od stěn, nábytku a/nebo předmětů, které jsou uvedeny
na obrázku 2.
- Produkt v žádném případě nesmíte namontovat na dřevěné plochy nebo na plochy ze syntetických materiálů.
- Tento výrobek má stupeň krytí proti vniknutí vody IP24. Proto se může používat v koupelnách nebo v jiném vlhkém prostředí, ale v
žádném případě jej nelze instalovat v prostoru vany nebo sprchy (Svazek 1 obrázek 3).
- Výrobek neinstalujte v průvanu nebo v místech, kde proudí vzduch.
4. Instalace
Odmontujte konzolu pro montáž na zeď, která je upevněná na zadní straně radiátoru tak, že nejdřív necháte vyskočit 2 horní pru-
žiny a následně 2 dolní pružiny, jak ilustruje obrázek 4.
Položte konzolu na podlahu, abyste ji použili jako montážní rám, kde si tužkou vyznačíte 2 body pro navrtání spodních upevňova-
cích otvorů (obrázek 5A).
Zvedněte konzolu tak, aby její spodní upevňovací body souhlasily s označením, které jste si předtím udělali tužkou na stěně, a
označte si dva body pro upevnění nahoře (obrázek 5B).
Vyvrtejte díry ve 4 předtím vyznačených bodech a osaďte do nich plastové hmoždinky (obrázek 6).
Upevněte konzolu na stěnu pomocí 4 šroubů z výbavy (obrázek 7).
Zavěste výrobek na konzolu nejdříve ve 2 spodních upevňovacích bodech a následně nechte zapadnout do své polohy 2 horní
upevňovací body (obrázek 8).
Jestliže je potřeba odmontovat výrobek z konzoly, rozhodně jej nejdřív vytáhněte ze dvou spodních bodů a následně z horních
bodů.
5. Připojení k elektrické síti
- Výrobek musí být napájen napětím 230V AC 50Hz.
- Produkt může být dodán s kabelem se zástrčkou nebo s instalačním kabelem. V případě instalace výrobku vybaveného zástrčkou
ve Francii se musí pro připojení k napájecí elektrické síti odřezat dodaná zástrčka a použít příslušná připojovací krabice.
- Když se výrobek dodává s instalačním kabelem bez zástrčky, musí se pro připojení použít 3žilový kabel (hnědý = fáze, modrý =
neutrál, černý = pilotní vodič) Nepřejete-li si využívat funkce pilotního vodiče, stačí zapojit fázi a neutrální vodič: výrobek bude
fungovat správně i bez externího programátoru.
- Ve vlhkém prostředí, v koupelnách nebo v kuchyních musí být instalační svorka nainstalovaná ve vzdálenosti nejméně 25cm od
podlahy.
- Pro připojení k elektrické síti je třeba použít bipolární vypínač s minimální rozevírací vzdáleností mezi kontakty 3mm. Při instalaci
musí být vždy zásadně dodržovány závazné předpisy platné v zemi instalace.
- Připojení k uzemnění je zakázáno. NEPŘIPOJUJTE PILOTNÍ VODIČ (ČERNÝ) K UZEMNĚNÍ!
- Jestliže musí být výrobek napájený přes diferenciální bezpečnostní vypínač 30mA, ujistěte se, že i pilotní vodič je ovládaný dife-
renciálním vypínačem.

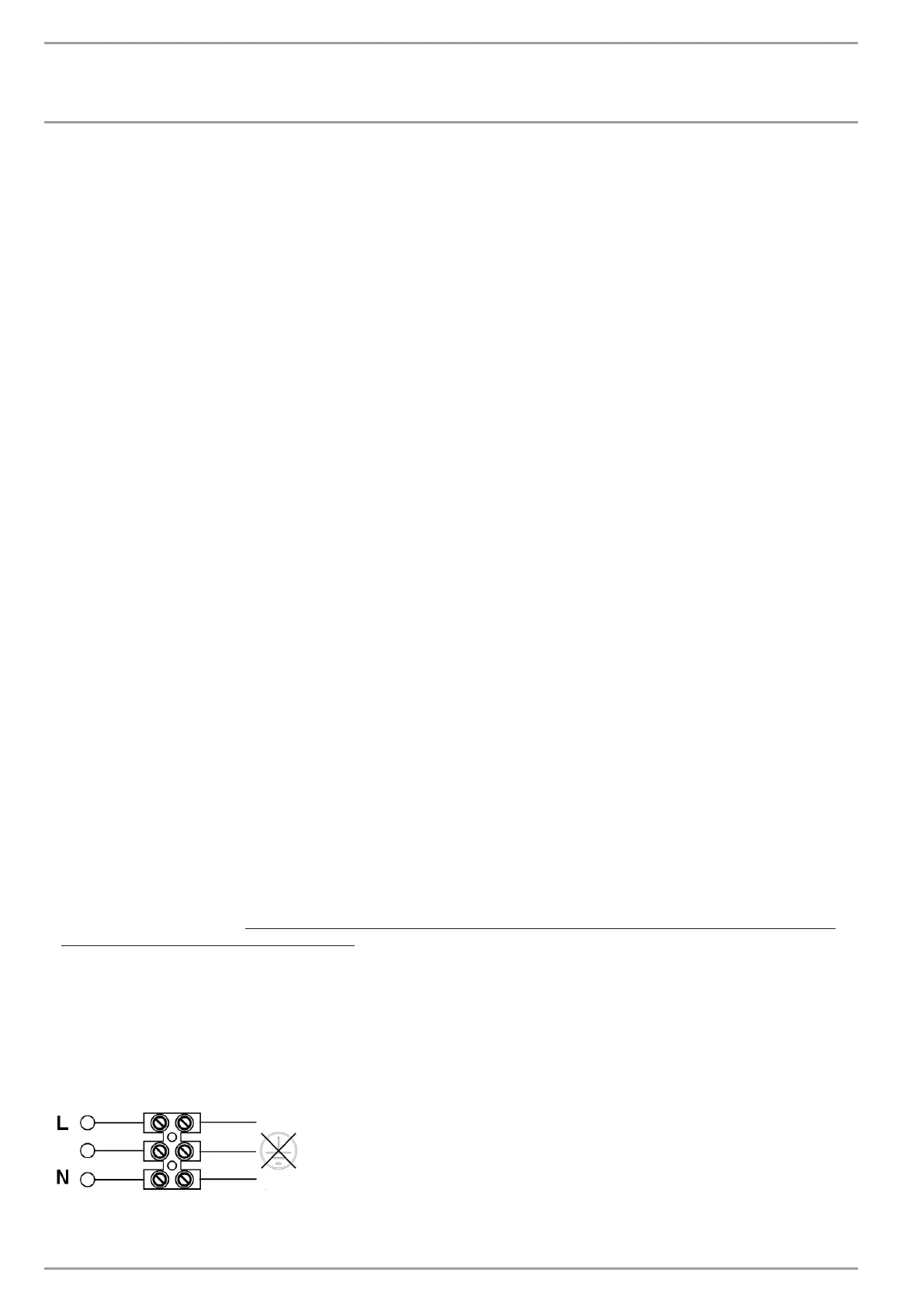

Fáze (hnědá)
Pilotní vodič (černý) NEPŘIPOJOVAT K UZEMNĚNÍ!
Neutrální (modrý)
