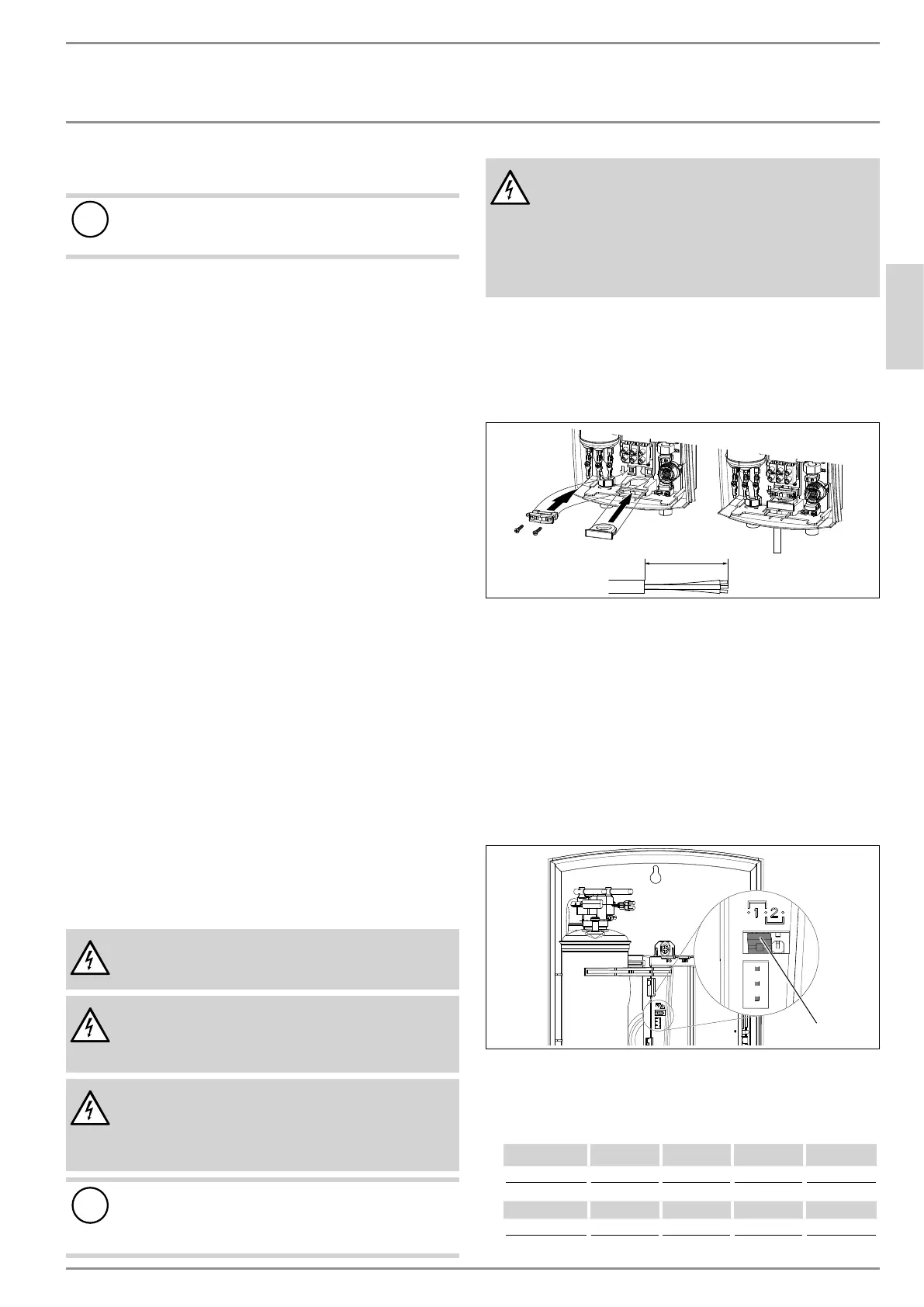

www.stiebel-eltron-usa.com DHC-E | 19
ESPAÑOL
INSTALACIÓN
CONEXIÓN DE AGUA
8. Conexión de agua
!
Daños en el aparato y al medio ambiente
Si se genera demasiado calor al soldar los tubos de cobre
cerca del DHC-E pueden producirse daños en el aparato.
f En todos los trabajos debe observarse la normativa nacional
y regional vigente.
f A una presión superior a 145 psi (1 MPa) del suministro de
agua fría debe instalar una válvula reductora de presión.
f Lave el tubo de alimentación de agua fría a fondo para elimi-
nar los restos de cal y suciedad.
f En el tubo de alimentación de agua fría debe montar una
válvula de cierre, véase ilustración “Montaje”. Así, el aparato
puede cerrarse con fines de mantenimiento.
f Conexiones en el equipo:
- Agua fría (entrada) a la derecha
- Agua caliente (salida) a la izquierda
f En este aparato no es necesario una válvula de seguridad en
la tubería de agua caliente. En algunas regiones es necesa-
rio, dependiendo de la normativa vigente, montar una válvu-
la de seguridad. Esta debería instalarse a la salida de agua
caliente del aparato.
f La salida de agua caliente del DHC-E está diseñada para
conectarse a tubos de cobre, tubos PEX o una manguera de
acero inoxidable trenzada con una rosca cónica hembra de ½
pulg. NPT.
f La tubería en el lado de entrada de agua fría debe ser tal que
se pueda quitar fácilmente para permitir el acceso a la pan-
talla del filtro de entrada. La forma más fácil de lograr esto
es usar un conector de manguera trenzada de acero inoxida-
ble. Si es necesario soldar cerca de la unidad, aleje la llama
de la carcasa de la unidad para evitar daños.
f Al finalizar todos los trabajos, examine el aparato para de-
tectar posibles fugas.
9. Conexión eléctrica
PELIGRO Electrocución
Tenga presentes todos los reglamentos y disposiciones
nacionales y regionales.
PELIGRO Electrocución
Como en cualquier aparato eléctrico, si no se lleva a
cabo la conexión a tierra del aparato pueden causarse
lesiones graves o la muerte.
PELIGRO Electrocución
La conexión a la red eléctrica sólo está permitida es-
tableciendo una conexión fija. El aparato debe poder
desconectarse omnipolarmente de la red eléctrica al
menos durante un intervalo de 1/8 pulg. (3 mm).
!
Daños en el aparato y al medio ambiente
Observe la información de la placa de especificaciones
técnicas. La tensión indicada debe coincidir con la tensión
de la red local.
PELIGRO Electrocución
Antes de trabajar en la instalación eléctrica, asegúrese
de que los fusibles de suministro eléctrico están apaga-
dos para evitar electrocuciones. Antes de la conexn
a la red es necesario llevar a cabo todos los pasos de
montaje. Si la normativa nacional o regional así lo re-
quiriera, es necesario equipar el circuito eléctrico con
un “interruptor de protección de fallas a tierra”.
f Conecte el aparato conforme a la normativa vigente, tenien-
do en cuenta la conexión a tierra y el circuito eléctrico propio
con la tensión adecuada. En instalaciones con varios equipos
DHC-E es necesario un circuito eléctrico para cada aparato.
La sección transversal del cable de alimentación y el fusible
vienen indicados en las “Especificaciones técnicas”.
4˝ (100 mm)
26_02_02_1084
f Pase la junta de goma sobre el cable de alimentación y
monte el cable de alimentación con la abrazadera de descar-
ga de tracción. La abrazadera de descarga de tracción, los
tornillos y la junta de goma vienen incluidos en el suministro.
f Conecte el cable de alimentación con L y L (L y N) al terminal
de conexión eléctrica y conecte los hilos de conexión a tierra
al tornillo marcado con el símbolo de conexión a tierra.
9.1 DHC-E 8/10 – Selección de potencia
En el calentador instantáneo DHC-E 8/10 puede seleccionarse la
potencia en dos etapas. El aparato viene de fábrica con el ajuste
7.2 kW a 240 V.
1
26_02_02_1088
1 Enchufe de codificación
Si es necesario instalar una potencia distinta para el equipo de-
berá seguir los pasos que se indican a continuación:
f Inserte el enchufe codificador a la potencia deseada.
Nivel 1 208 V 220 V 230 V 240 V
5.4 kW 6.0 kW 6.6 kW 7.2 kW
Nivel 2 208 V 220 V 230 V 240 V
7.2 kW 8.1 kW 8.8 kW 9.6 kW
