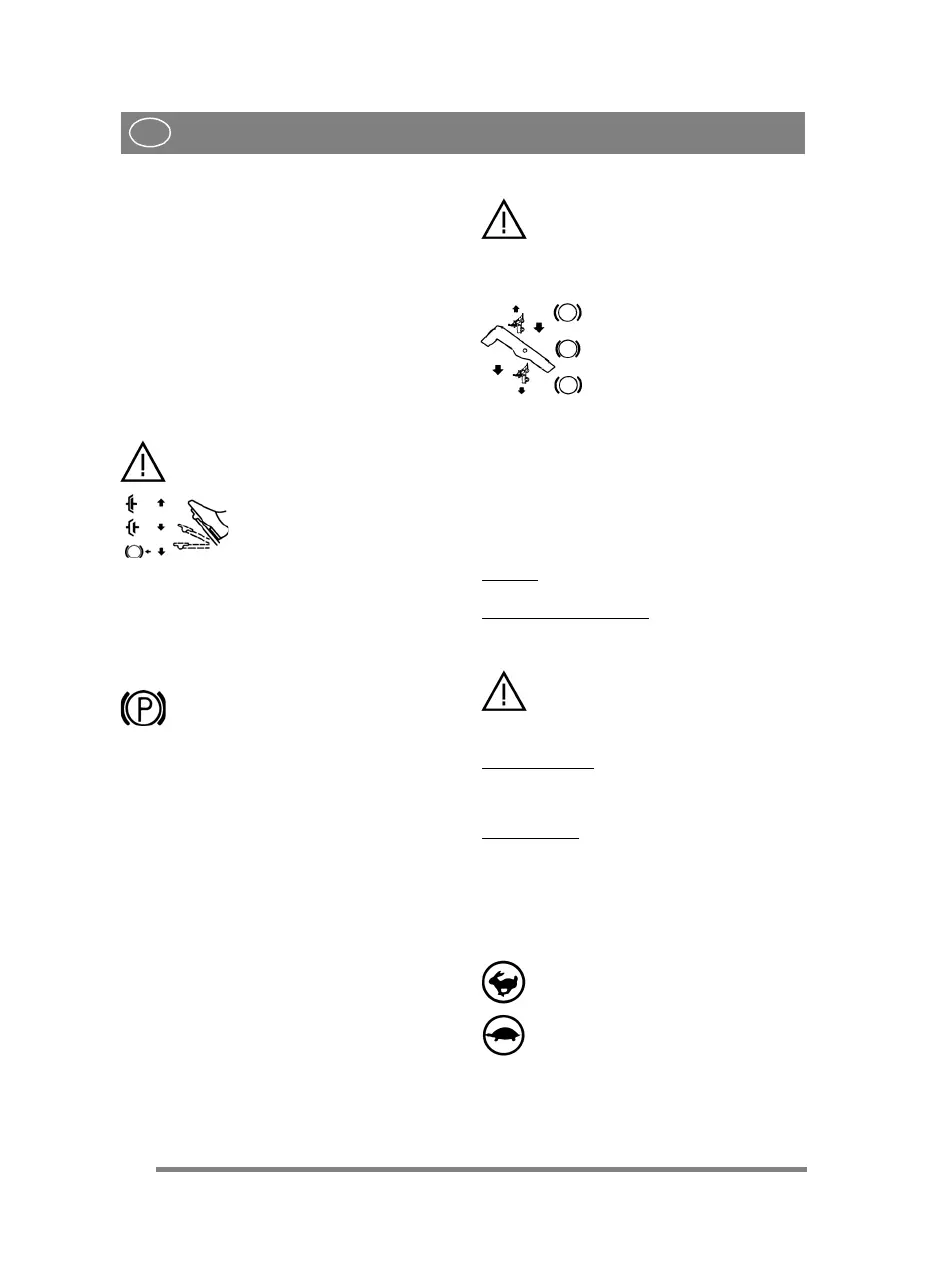

192
ČEŠTINA
CS
3.4.4 Hydraulické ovládání (1:R1)
Tento prvek slouží k ovládání určitých funkcí v
závislosti na připojeném nástroji.
Ovládání funguje pouze tehdy, pokud je spuštěný
motor a pokud jsou hydraulické hadice pro danou
funkci připojeny následovně:
• Nástroj na přední straně připojený k
hydraulickému výstupu (1:R).
• Nástroj na zadní straně připojený k
hydraulickému výstupu (5:Re).
Oba výše uvedené výstupy jsou zapojeny
paralelně.
3.4.5 Pomocná brzda/parkovací brzda
(1:P)
Pedál se nikdy nesmí sešlápnout za
chodu. Hrozí nebezpečí přehřátí
převodovky a brzdy.
Pedál má následující funkce:
• Za chodu. Pomocná brzda.
• Při zastavení. Parkovací brzda.
3.4.6 Blokovací zařízení parkovací brzdy
(1:Q)
Blokovací zařízení slouží k zajištění
pedálu (1:P) v sešlápnuté poloze. Této
funkce lze použít k zajištění stroje ve
svazích, při přepravě apod., když neběží
motor.
Zajištění:
1. Úplně sešlápněte pedál (1:P).
2. Otočte blokovací zařízení vpřed.
3. Uvolněte pedál.
Uvolnění:
1. Úplně sešlápněte
pedál (1:P).
2. Otočte blokovací zařízení vzad.
3. Uvolněte pedál.
3.4.7 Kombinovaný pedál pohonu/brzdy (1:N)
Pokud stroj po uvolnění pedálu nebrzdí
podle očekávání, použijte levý pedál
(1:P) jako pomocnou brzdu.
Pedál slouží k nastavení převodu mezi motorem a
hnací nápravou (= rychlosti). Při uvolnění pedálu
se aktivuje brzda.
1. Pedál je sešlápnutý vpřed –
stroj se začne pohybovat
vpřed.
2. Pedál není sešlápnutý – stroj
stojí.
3. Pedál je sešlápnutý vzad –
stroj couvá.
4. Pedál je uvolněn – stroj brzdí.
Maximální rychlost lze snížit pomocí omezovače
(1:E) a nastavit tak optimální pracovní rychlost.
3.4.8 Omezovač rychlosti (1:E)
Rychlost stroje lze snížit omezením pohybu pedálu
pohonu/brzdy (1, 1:N) omezovačem (1:E).
Je-li aktivován omezovač rychlosti, pohybuje se
stroj při práci s nástrojem optimální rychlostí.
Zajištění
:
Otočte omezovač rychlosti vpřed.
Návrat do výchozí polohy
:
Otočte omezovač rychlosti zpět.
3.4.9 Volant (1:T)
Volant nenastavujte během jízdy.
Volant lze plynule zvýšit, snížit a nastavit do
různých úhlů.
Zvýšení a snížení
:
Povolte šroub na (1:S) sloupku volantu a volant
vysuňte nebo zasuňte do požadované polohy.
Utáhněte.
Nastavení úhlu
:
Uvolněte páku (1:C) na straně sloupku volantu a
nastavte volant do požadovaného úhlu. Páku
utáhněte.
3.4.10Ovladač plynu (1:X).
Tímto ovladačem se nastavují otáčky motoru.
Plný plyn – při provozu stroje by měl být
vždy nastaven plný plyn.
Chod naprázdno
