Stihl ASA 85 - Page 90

ASA 85
suomi
88

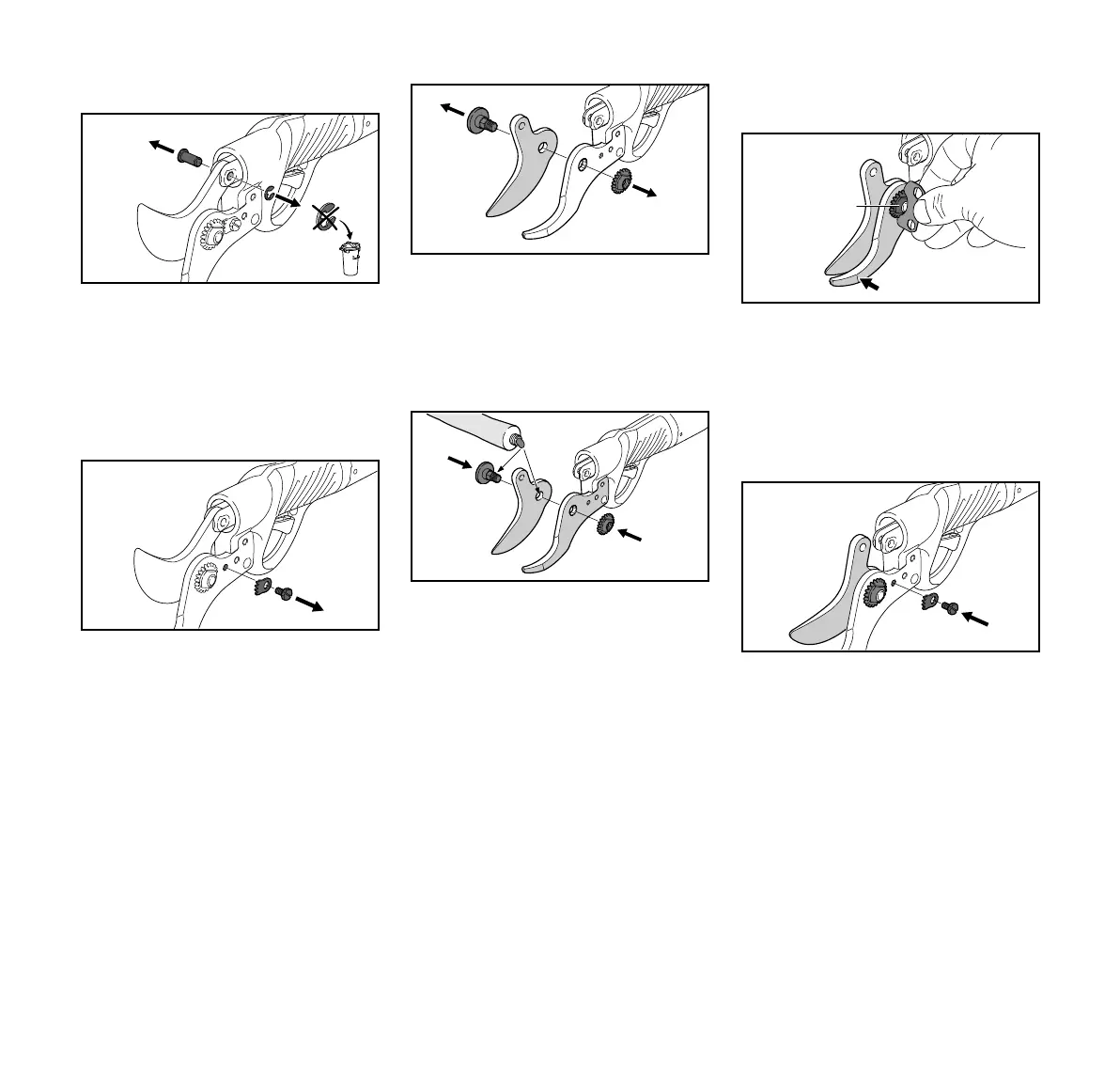

Terän purkaminen
N Irrota lukitusrengas (1).
N Paina akseli (2) ulos.
Älä käytä lukitusrengasta (1) enää vaan
hävitä se.
Tarkista, onko akseli kulunut. Vaihda
akseli (2) tarvittaessa.
N Avaa ruuvi (3) ja irrota
hammassegmentti (4).
N Avaa säätömutteri (5) ja irrota terä
(6).
N Irrota voitelunippa (7) terästä (6).
N Pyyhi rasva pois.
Aseta uusi terä paikalleen.
N Voitele terän (6) paikka ja
voitelunippa (7).
N Aseta voitelunippa (7) terän (6)
paikalle.
N Aseta terä (6) paikalleen
vastaterän (8) mukaisesti.
N Avaa voitelunipan (7) säätömutteri
(5).
N Jatka kuten kohdassa Aseta terän
ja vastaterän välys.
Terän ja vastaterän välyksen
asettaminen
N Aseta säätötyökalu säätömutterille
(5).
N Kiristä säätömutteri (5) niin kireälle,
että terä (6) sulkeutuessaan menee
vielä hieman vastustaen vastaterän
(7) etuosan 1/3:sta (enintään
reunaan asti – merkitty nuolella) ohi.
N Avaa terä (6).
N Aseta hammassegmentti (4)
säätömutteriin (5) ja kiristä ruuvilla
(3).
2
1
4816BA021 KN
4816BA022 KN
3
4
7
4816BA028 KN
5
6
8
4816BA029 KN
5
6
7
4816BA023 KN
5
6
7
6
4
3
5
4816BA024 KN
